Abschließende
Tätigkeiten
26
(6)
(5)
(4)
(1)
(2)

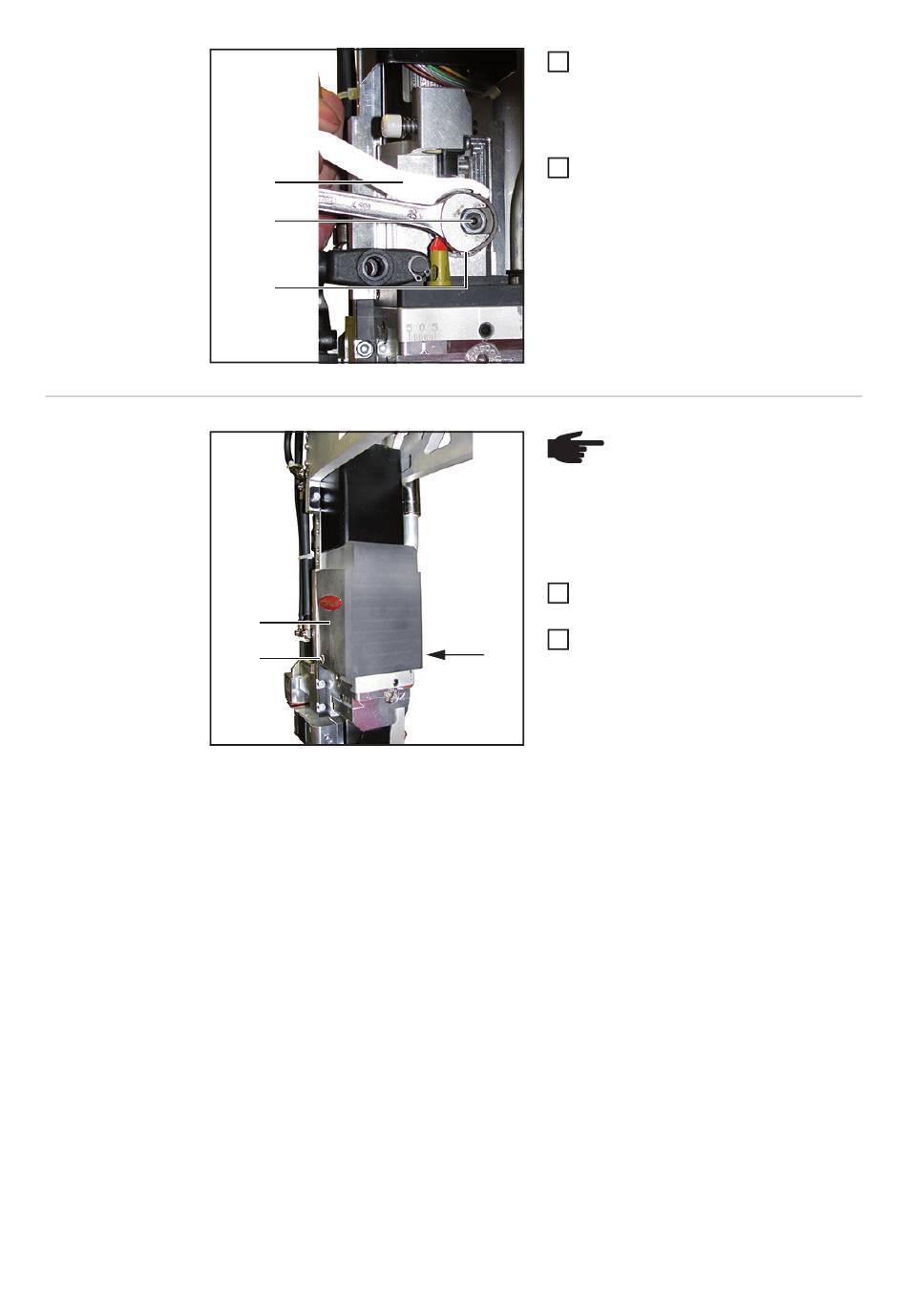

Sechskant-Mutter SW 10 mm (5) ent-
5
fernen - mit dem Triebrad-Schlüssel
(6) aus dem Lieferumfang des Laser-
Schweißkopfes an der Vorschubrolle
(4) gegenhalten
Vorschubrolle (4) entnehmen
6
Einbau in umgekehrter Reihenfolge
HINWEIS! Beim Montieren der
Abdeckungen darauf achten, dass
Kabel nicht eingeklemmt, ge-
quetscht oder sonst irgendwie be-
schädigt werden!
Abdeckung Antriebsrollen (1) aufset-
1
zen
Abdeckung Antriebsrollen (1) mit 2 In-
2
nensechskant-Schrauben (2) fixieren
(2)
SW 3 mm
