Laser-Optik ein- WICHTIG! Beim Austausch der Laser-Optik darauf achten, dass Laser-Optik und
bauen Schweißbrenner in Bezug auf die Brennweite zusammen passen.
(10)
46
2
2
2
(1) (2)
(9)
(7)
(8)

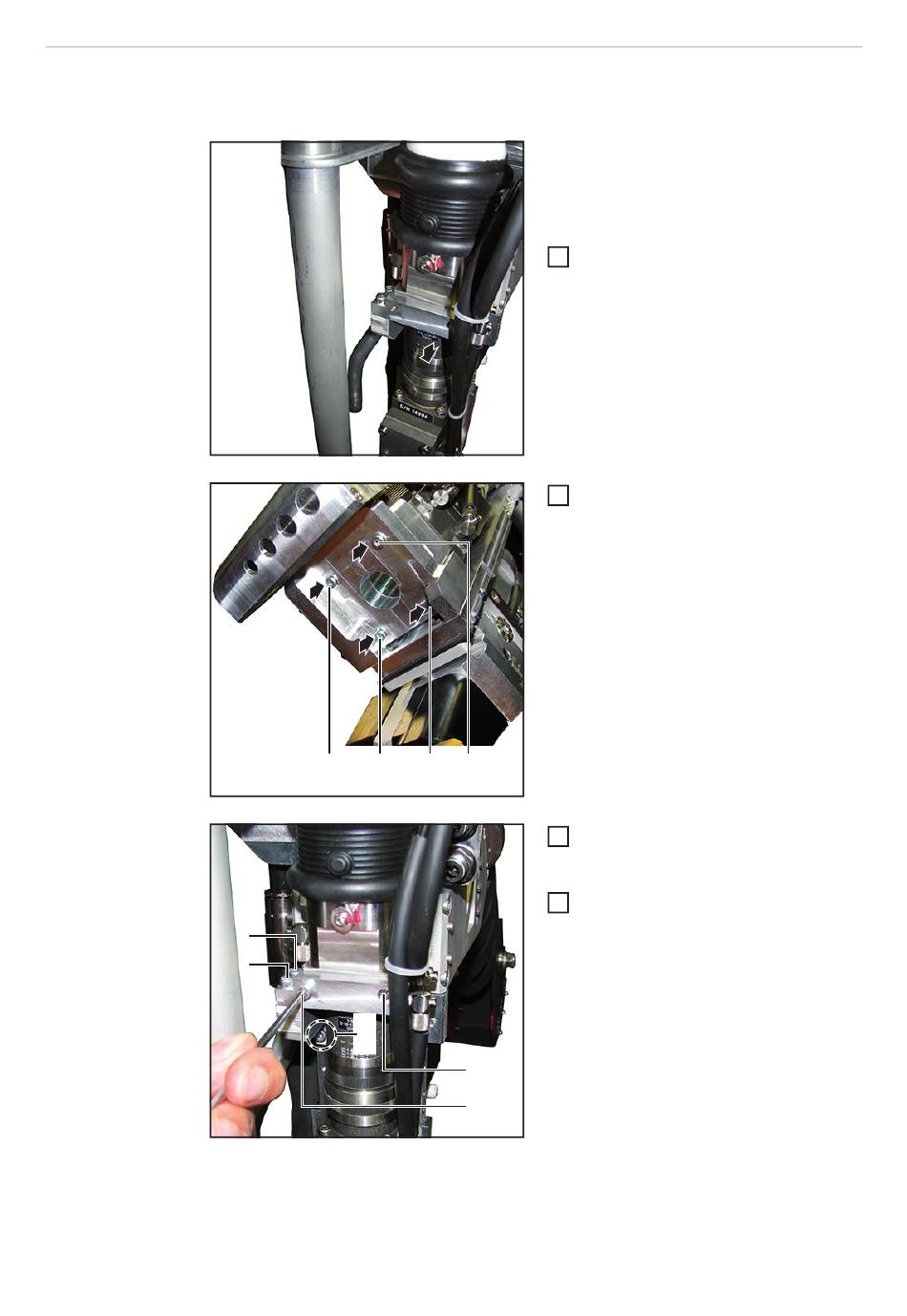

WICHTIG! Beim Einsetzen der Laser-Optik
darauf achten, dass sich die Pass-Stifte an
der Unterseite der Laser-Optik in den dafür
vorgesehenen Öffnungen befinden.
Laser-Optik von oben in den Laser-
1
Schweißkopf einsetzen
1
4 Innensechskant-Schrauben (1) - (4)
2
an der Unterseite des Laser-Schweiß-
kopfes einsetzen und festziehen
SW 2,5 mm
2
(3) (4)
6 Innensechskant-Schrauben (5) - (10)
3
lockern
SW 3 mm
Innensechskant-Schrauben (5) - (10)
4
in folgender Reihenfolge festziehen:
1. (5) + (6)
2. (7) + (8)
3. (9) + (10)
(5)
(6)
