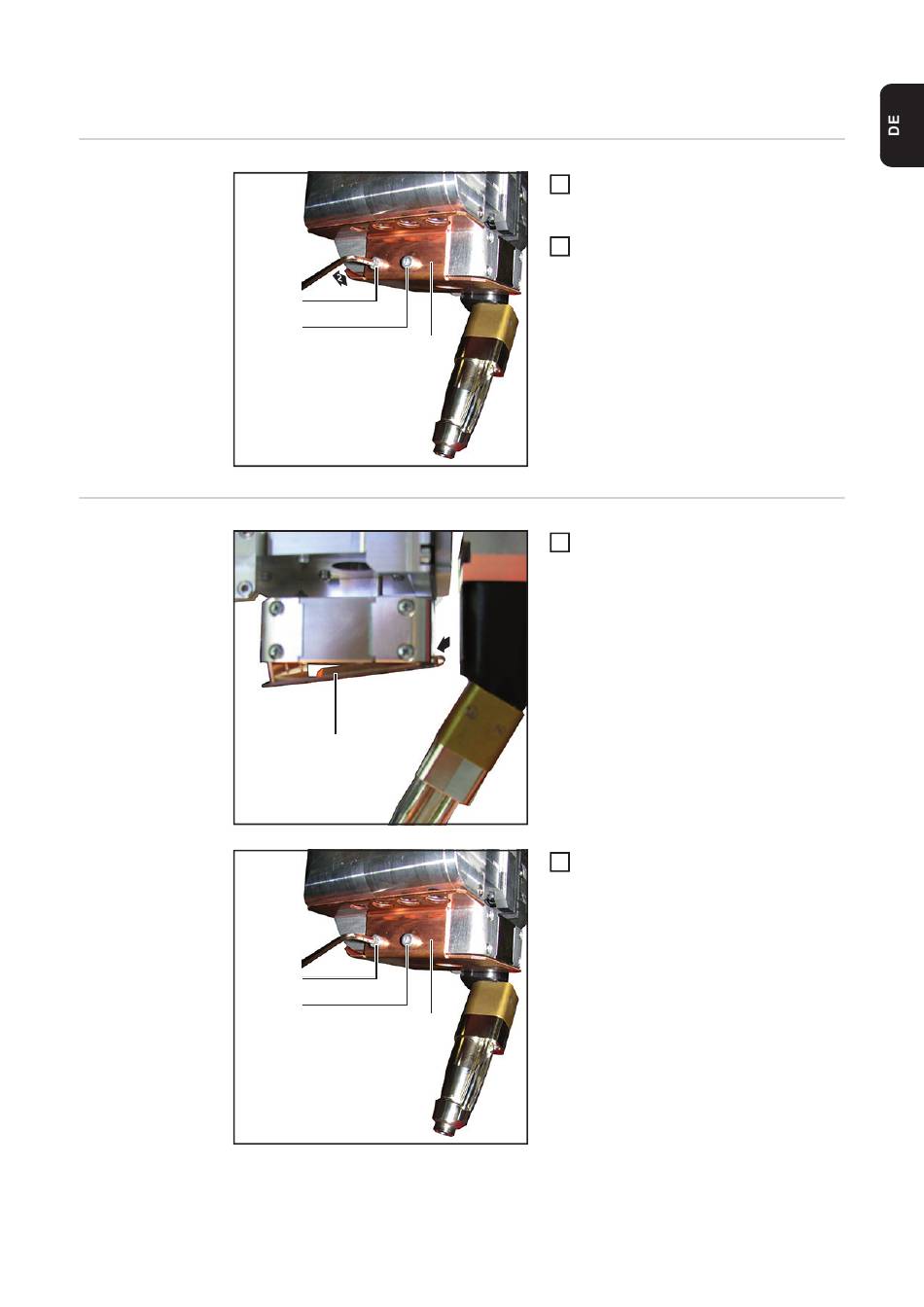

Spritzerschutz-Blech tauschen

Spritzerschutz-
Blech demontie-
ren
Spritzerschutz-
Blech montieren
(1)
(2)
(3)
1
(1)
(3)
(2)
(1)
Innensechskant-Schrauben (1) und (2)
1
entfernen
SW 3 mm
Spritzerschutz-Blech (3) nach hinten
2
schieben und abnehmen
Spritzerschutz-Blech (1) einhängen
1
und nach vorne schieben
Spritzerschutz-Blech (1) mit 2 Innen-
2
sechskant-Schrauben (2) und (3) mon-
tieren
SW 3 mm
