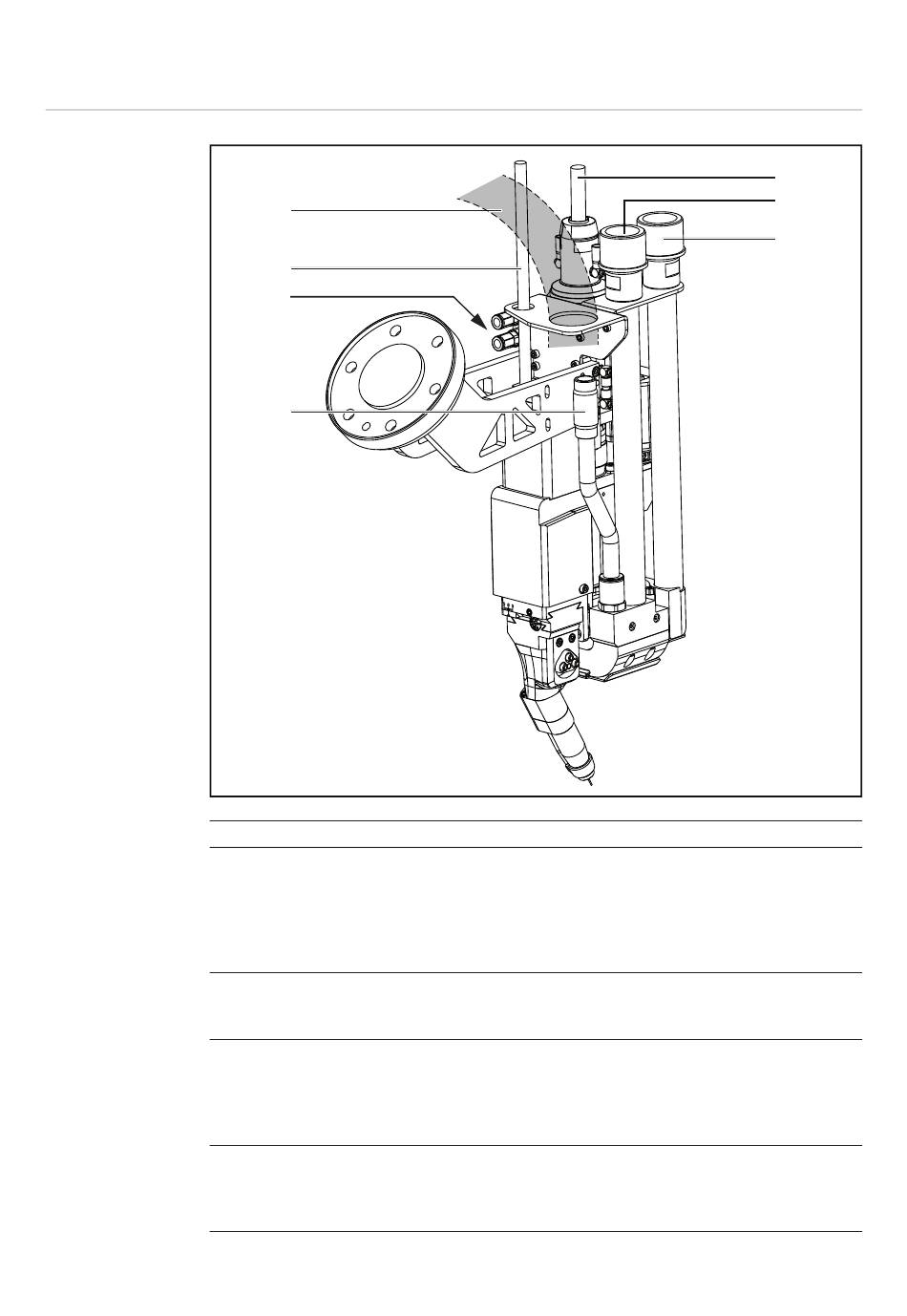

Spécification des raccordements
Spécification des
raccordements
Pos.
(1)
(2)
(3)
(4)
120
(7)
(6)
(5)
(4)
Désignation
Câble fibre optique pour laser
rayon de courbure > 100 mm
IMPORTANT ! Pour le câble fibre optique, n'utiliser que des fibres </= 0,3 mm !
Des fibres plus grosses peuvent altérer le résultat de la soudure et endommager
la tête de soudage laser.
Connecteur air évacué Crossjet
pour raccorder un tuyau répondant aux caractéristiques suivantes :
- diamètre intérieur Di = 40 mm
Connecteur aspiration supplémentaire
pour raccorder un tuyau répondant aux caractéristiques suivantes :
- diamètre intérieur Di = 40 mm
- longueur max. = 10 m
- puissance d'aspiration nécessaire 60 m³/h
Connecteur air comprimé Crossjet
(du faisceau de liaison LaserHybrid)
- Fonctionnement à 6 bar et débit de 60 m³/min
- Air évacué Crossjet 170 m³/h
(1)
(2)
(3)
