Remplacer l'optique laser

Sécurité
Préparation
1
2
3
4

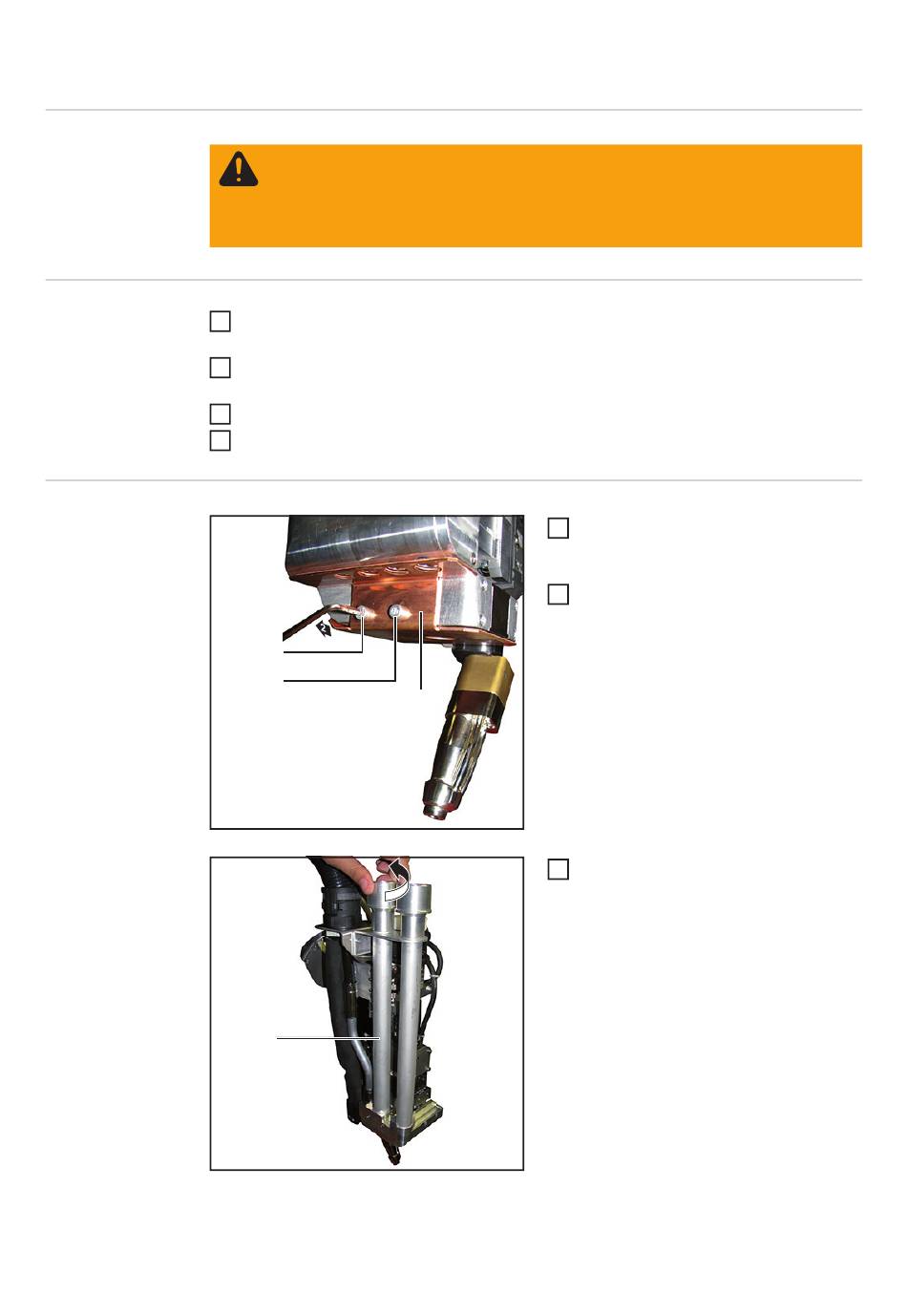

Démonter l'op-
tique laser
146
AVERTISSEMENT ! Les erreurs en cours d'opération peuvent entraîner des
dommages corporels et matériels graves. Le montage doit être effectué exclusi-
vement par du personnel qualifié et formé ! Respectez les consignes de sécurité
figurant dans les Instructions de service, et notamment la section « Inspection
technique de sécurité ».
Placer la tête de soudage laser de telle manière que l'optique laser soit verticale et
accessible autant que possible
Séparer les câbles à fibre optique de l'optique laser en respectant les Instructions de
service de l'optique laser
Placer le capot de protection sur l'optique laser
Déconnecter le tuyau pour l'air évacué Crossjet
(1)
(2)
(3)
3
(4)
Retirer les vis à tête à six pans creux
1
(1) et (2)
ouverture de clé 3 mm
Pousser la protection anti-projections
2
(3) vers l'arrière et la retirer
Dévisser la conduite d'aspiration (4)
3
