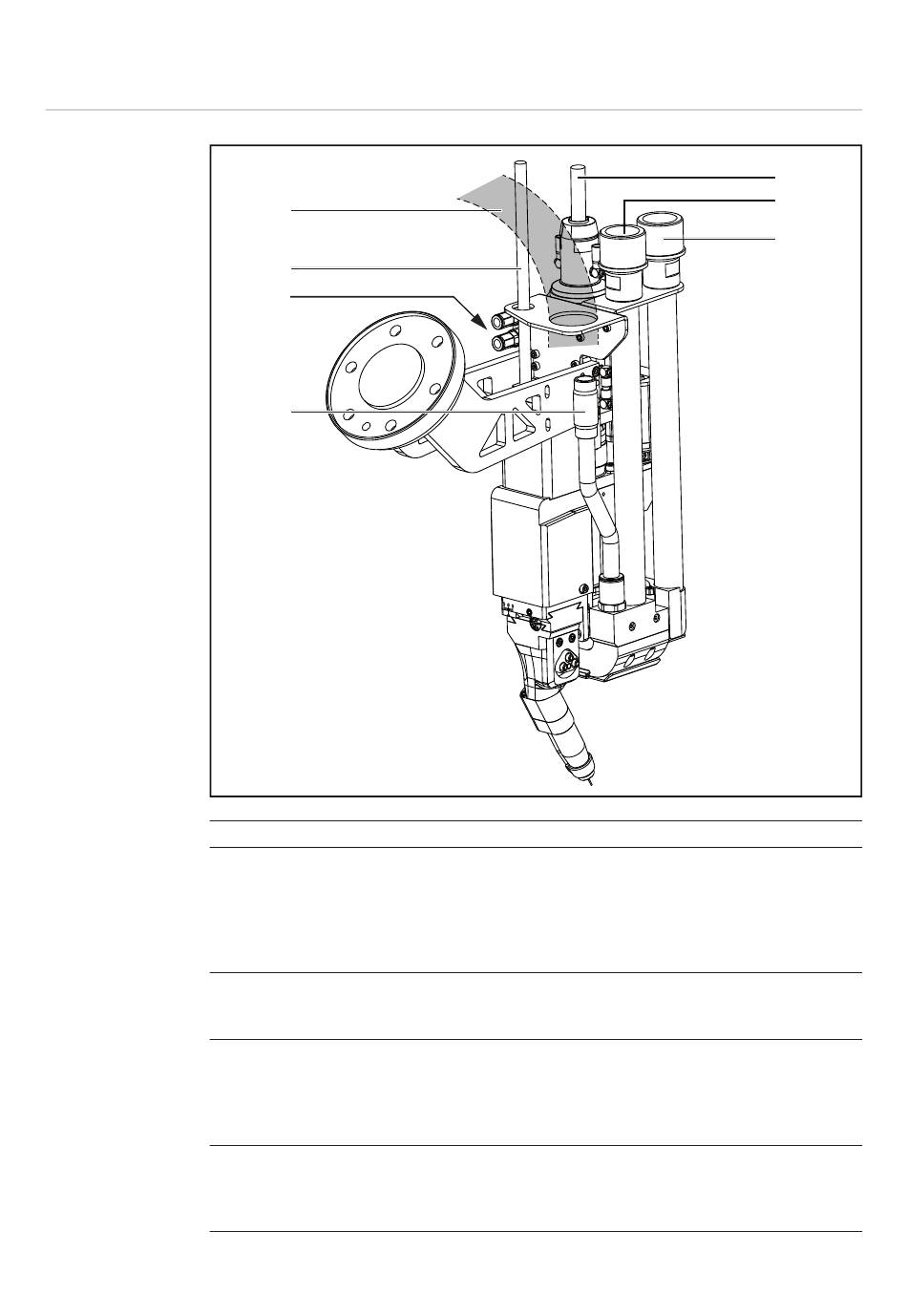

Anschluss-Spezifikationen

Anschluss-Spezi-
fikationen
Pos.
(1)
(2)
(3)
(4)
16
(7)
(6)
(5)
(4)
Bezeichnung
LWL-Kabel für Laser
Biegeradius > 100 mm
WICHTIG! Beim LWL-Kabel nur Fasern </= 0,3 mm verwenden!
Größere Fasern können das Schweißergebnis beeinträchtigen und zu Beschädi-
gungen am Laser-Schweißkopf führen.
Anschluss Abluft Cross-Jet
zum Anschließen eines Schlauches gemäß folgender Daten:
- Innendurchmesser Di = 40 mm
Anschluss Zusatzabsaugung
zum Anschließen eines Schlauches gemäß folgender Daten:
- Innendurchmesser Di = 40 mm
- max. Länge = 10 m
- erforderliche Absaugleistung 60 m³/h
Anschluss Druckluft Cross-Jet
(vom LaserHybrid Verbindungs-Schlauchpaket)
- Betrieb mit 6 bar und einem Volumenstrom von 60 m³/h
- Cross-Jet Abluft 170 m³/h
(1)
(2)
(3)
