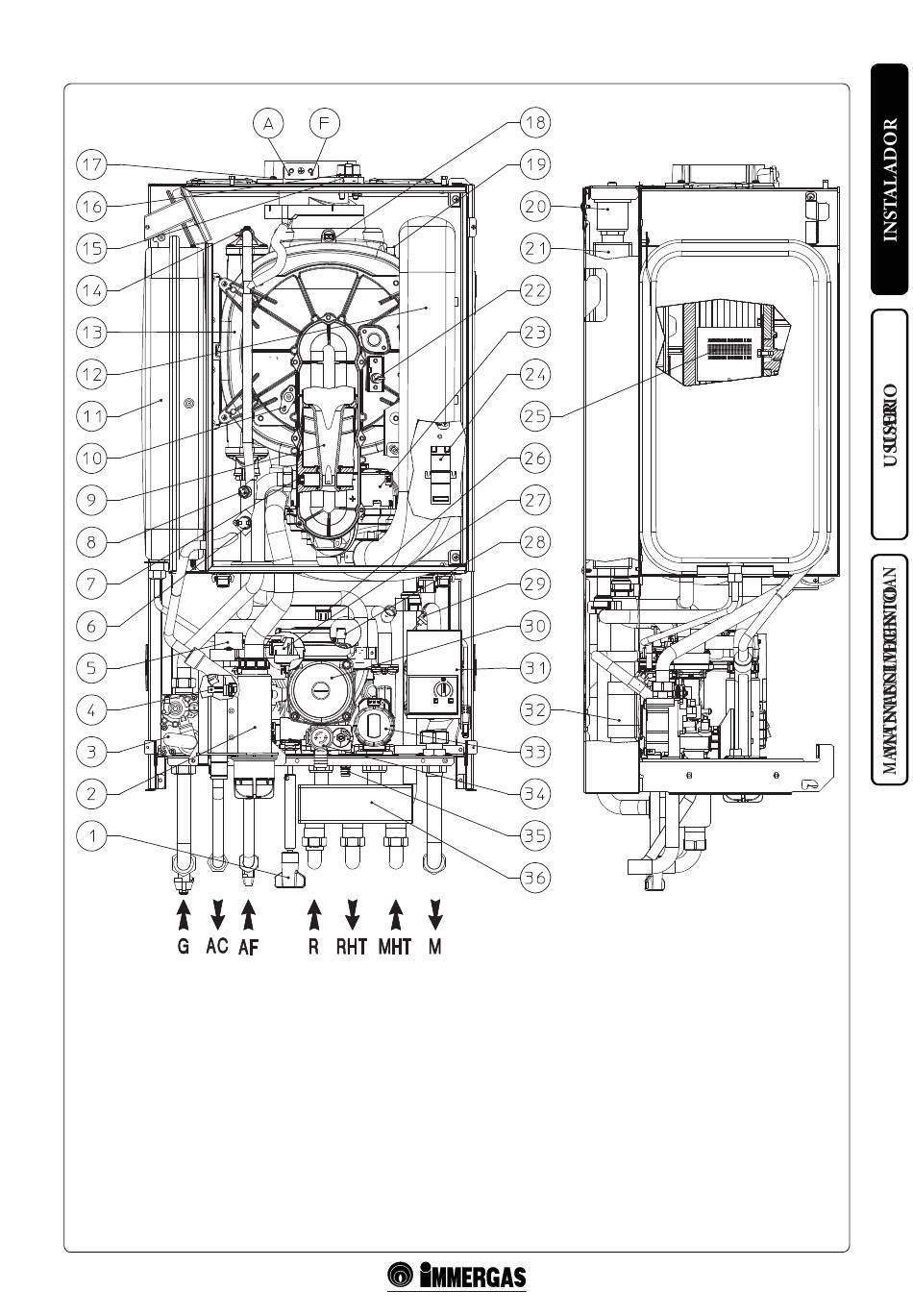

1.25 COMPONENTES DE LA CALDERA. 1.25 BOILER COMPONENTS.
Leyenda: Key:
1 - System filling valve 1 - Grifo de llenado de la instalación
2 - Sifón de descarga de la condensación 2 - Condensate drain trap
3 - Gas valve 3 - Válvula de gas
4 - Domestic hot water probe 4 - Sonda sanitaria
5 - Domestic hot water flow rate adjuster 5 - Regulador de caudal de agua sanitario
6 - Safety thermostat 6 - Termostato de seguridad
7 - Gas nozzle 7 - Inyector de gas
8 - Delivery probe 8 - Sonda de ida
9 - Tubos de Venturi 9 - Venturi
10 - Bujía de detección 10 - Detection electrode
11 - Vaso de expansión de la instalación 11 - System expansion vessel
12 - Air intake pipe 12 - Tubo de aspiración del aire
13 - Condensation module 13 - Módulo de condensación
14 - Manual air vent valve 14 - Purgador manual
15 - Negative signal pressure point 15 - Toma de presión señal negativa
16 - Positive signal pressure point 16 - Toma de presión señal positiva
17 - Depósitos de análisis (aire A) - (humos F) 17 - Sample points (air A) - (flue gas F)
18 - Termostato de humos 18 - Flue safety thermostat
19 - Termofusible de seguridad del intercambiador 19 - Heat exchanger safety thermal fuse
20 - System vent tank air valve 20 - Purgador del depósito de purga de la instalación
21 - Depósito de purga de la instalación 21 - System vent tank
22 - Bujías de encendido 22 - Ignition electrodes
23 - Ventilador 23 - Fan
24 - Encendedor 24 - Igniter
25 - Quemador 25 - Burner
26 - Sonda de retorno 26 - Return probe
27 - Presostato de la instalación 27 - System pressure switch
28 - Purgador 28 - Vent valve
29 - Sonda de la instalción 29 - System probe
30 - Circulador de la caldera 30 - Boiler circulator pump
31 - Circulador de la instalación 31 - system circulator pump
32 - Intercambiador sanitario 32 - DHW heat exchanger
33 - Válvula de 3 vías (motorizada) 33 - 3-way valve (motorised)
34 - Válvula de seguridad 3 bares 34 - 3 bar safety valve
35 - System draining valve 35 - Grifo de vaciado de la instalación
36 - Colector hidráulico 36 - hydraulic manifold
