è Veegrolklem op de pen steken.
è Schroef op de veegrolklem weer vast-
draaien.
è Bevestigingsschroeven van de vee-
grolafdekking aanbrengen en vast-
schroeven.
è Zijpaneel opschroeven.
Waarschuwing
Na het inbouwen van de nieuwe veegrol
moet de veegspiegel opnieuw ingesteld
worden.
Veegspiegel van de veegrol controleren
en instellen
Waarschuwing
Het apparaat moet zich hierbij in de basis-
bedrijfsssoort bevinden. Het controlelampje
van de power-toets mag niet branden.
è Programmaschakelaar op markering 1
(rijden) zetten. Veegrol en zijbezems
worden opgeheven.
è Veegmachine op een egale en gladde
bodem rijden die duidelijk met stof of
krijt bedekt is.
è Programmaschakelaar op stand 2 zet-
ten, veegrol wordt neergelaten. Veegrol
korte tijd laten draaien.
è Programmaschakelaar op stand 1 (rij-
den) zetten. Veegrol wordt omhoog ge-
bracht.
è Pedaal voor het opheffen van de grof-
vuilklep bedienen en pedaal ingedrukt
houden.
è Apparaat achterwaarts wegrijden.

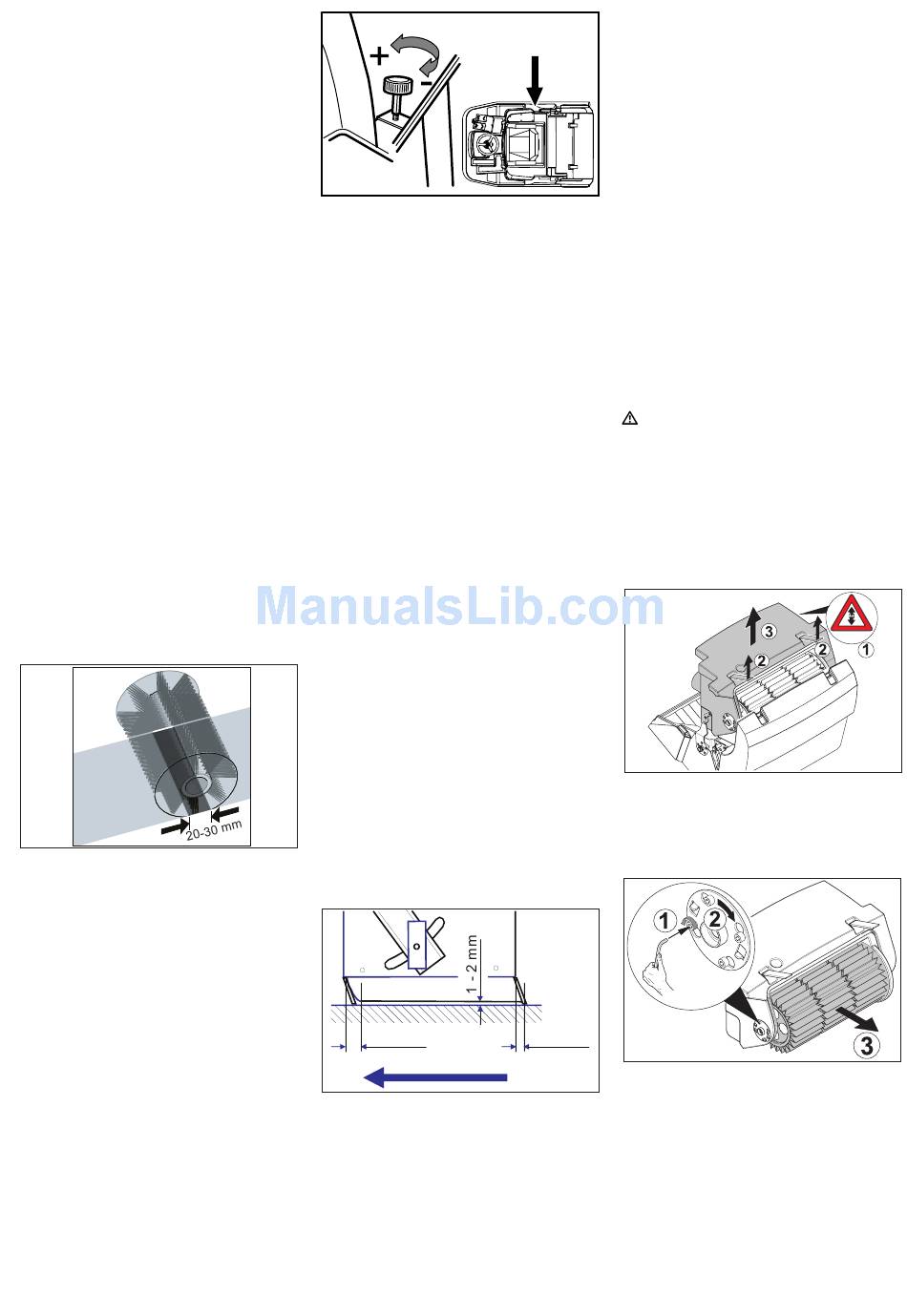

Afbeelding 19
De vorm van de veegspiegel vormt een ge-
lijkmatige rechthoek die tussen 20 - 30 mm
breed is.
Waarschuwing
De veegspiegel mag niet trapezevormig
zijn. In dit geval de klantenservice op de
hoogte brengen.
Waarschuwing
In de basisbedrijfssoort kan de veegspiegel
met een handwiel ingesteld worden.
è Apparaatkap openen en vastzetten
(afbeelding 3).
88
Nederlands
Afbeelding 20
Veegspiegel vergroten:
è Instelschroef tegen de wijzers van de
klok (+) draaien.
Veegspiegel verkleinen:
è Instelschroef met de wijzers van de klok
(-) draaien.
Waarschuwing
In de power-bedrijfssoort stelt de veegspie-
gel zichzelf automatisch bij. Dit wordt door
de drijvende kogellager van de veegrol bij
slijtage van de borstels gerealiseerd. Bij te
sterke slijtage moet de veegrol verwisseld
worden.
Afdichtlijsten instellen en verwisselen
è Veegmachine op een egaal oppervlak
neerzetten.
è Programmaschakelaar op stand 1 (rij-
den) zetten. Veegrol wordt omhoog ge-
bracht.
è Sleutelschakelaar op '0' draaien en
sleutel uittrekken.
è Apparaat met blok tegen wegrollen be-
veiligen.
è Parkeerrem vastzetten.
è Snelsluitingen van de zijpanelen aan
beide kanten losdraaien.
è Zijpanelen wegnemen.
Voorste afdichtlijst
è Bevestigingsmoeren van de voorste af-
dichtlijst (1) ietsje losdraaien, voor de
verwisselingen afschroeven.
è Nieuwe afdichtlijst vastschroeven en
moeren nog niet helemaal vast-
schroeven.

35 - 40 mm
Afbeelding 21
è Afdichtlijst richten.
è Bodemafstand van de afdichtlijst zo in-
stellen dat hij met een naloop van 35 -
40 mm naar achteren ligt.
è Moeren aandraaien.
Achterste afdichtlijst
è Bodemafstand van de afdichtlijst zo in-
stellen dat hij met een naloop van 5 - 10
mm naar achteren ligt.
è Bij slijtage verwisselen.
è Veegrol verwijderen.
è Bevestigingsmoeren van de achterste
afdichtlijst (2) afschroeven.
è Nieuwe afdichtlijst opschroeven.
Zijdelingse afdichtlijsten
è Bevestigingsmoeren van de zijdelingse
afdichtlijst ietsje losdraaien, voor de ver-
wisselingen afschroeven.
è Nieuwe afdichtlijst vastschroeven en
moeren nog niet helemaal vast-
schroeven.
è Ondergrond met 1 - 2 mm sterkte on-
derschuiven om de bodemafstand in-
stellen.
è Afdichtlijst richten.
è Moeren aandraaien.
è Zijpanelen opschroeven.
Stoffilter verwisselen
Gevaar
Voor aanvangen van het verwisselen van
de stoffilter veeggoedcontainer legen. Bij
werkzaamheden aan de filterinstallatie stof-
masker dragen. Veiligheidsvoorschriften
over de omgang met fijne stoffen in acht ne-
men.
è Veeggoedcontainer een stuk optillen en
iets kiepen.
Afbeelding 22
è Stroom van de filtermotor uitzetten (1).
è Sluitingen openen (2).
è Filterkast iets naar achteren kiepen en
uitnemen (3).
‚
5 - 10 mm
Afbeelding 23
è Filterhouder losdraaien (1), draaien (2)
en uittrekken.
è Lamellenfilter uitnemen (3).
è Nieuwe filter plaatsen.
è Op aandrijfkant meenemer in sponning
laten vallen.
è Filterhouder weer vastklikken en
schroeven vastdraaien.
