3
6
1
2
12

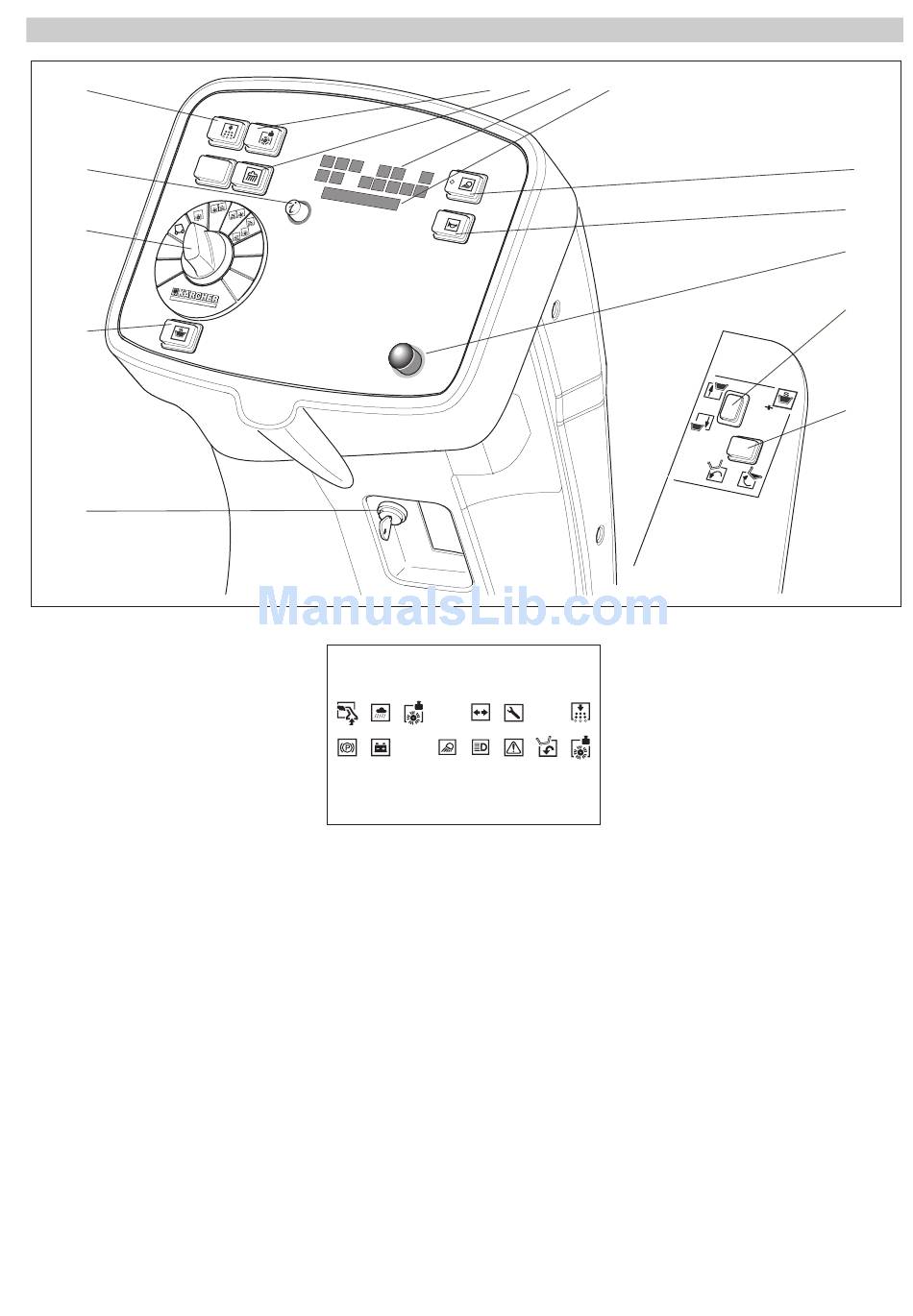

Fig. 4
1 Selettore programmi
2 Pulsante con comando a due mani sca-
rico in altezza
3 Pulsante pulizia del filtro
4 Pulsante modalità Power
5 Interruttore "Spazzare con liquido"
6 Pulsante Info (Infobutton)
7 Spie di controllo
8 Display
9 Interruttore illuminazione area di lavoro
10 Pulsante segnalazione acustica
11 Pulsante d'arresto d'emergenza
12 Interruttore a chiave
13 Sollevamento/abbassamento del vano
raccolta
14 Svuotamento/ritiro del vano raccolta
62
Italiano
Quadro di comando
4
Spie di controllo
1 2 3 4
7 8 9 10
Fig. 5
1 Rimozione manuale dello sporco attiva-
ta (opzione)
2 Spazzare con liquido attivato
3 Funzionamento Power attivato
4 Indicatore direzione guida (opzione)
5 Assistenza:
6 Pulizia filtro, modo automatico/manuale
attivato; spia controllo verde lampeggia
- Automatismo pulizia filtro acceso; spia
controllo verde lampeggia
- Automatismo pulizia filtro spento; spia
controllo spenta
7 Freno di stazionamento automatico atti-
vato
8 Monitoraggio batteria
9 Luce di posizione accesa (opzione, nor-
me relative all'omologazione stradale)
10 Abbaglianti accesi (opzione, norme re-
lative all'omologazione stradale)
11 Guasto generale
12 Vano raccolta in posizione di ribalta-
mento
13 Sovvraccarico rullospazzola
5 7 8
5 6
11 12 13
9
10
11
13
14
