è Skruva fast sidoinklädnaden.
Observera
Använd en vanlig domkraft.
Inspektera sidoborstarna
è Ställ programväljaren till steg 1
(körning). Sidoborstarna lyfts upp.
è Inspektera sidoborstarna.
Observera
Genom sidoborstens flytande lagring ställs
sopspegeln automatiskt in vid nedslitning
av borstarna. Sidoborstarna ska bytas ut
om de är alltför nedslitna.
Byta ut sidoborstar
è Lossa fästmuttrarna (3 st.) på undersi-
dan.
è Sätt på sidoborsten på griparen och
skruva fast.
Inspektera sopvalsen
è Ställ sopmaskinen på ett jämnt under-
lag.
è Ställ programväljaren till steg 1
(körning). Sopvalsen lyfts upp.
è Vrid nyckelomkopplaren till "0" och dra
ut nyckeln.
è Säkra maskinen mot rullning med kilar.
è Ta bort band eller ledningar från sopval-
sen.
Byta ut sopvals
Ett utbyte är nödvändigt om resultatet vid
sopningen tydligt reduceras.
è Ställ sopmaskinen på ett jämnt under-
lag.
è Ställ programväljaren till steg 1
(körning). Sopvalsen lyfts upp.
è Vrid nyckelomkopplaren till "0" och dra
ut nyckeln.
è Säkra maskinen mot rullning med kilar.
è Lossa snabbförslutningarna på höger
sidoinklädnad.

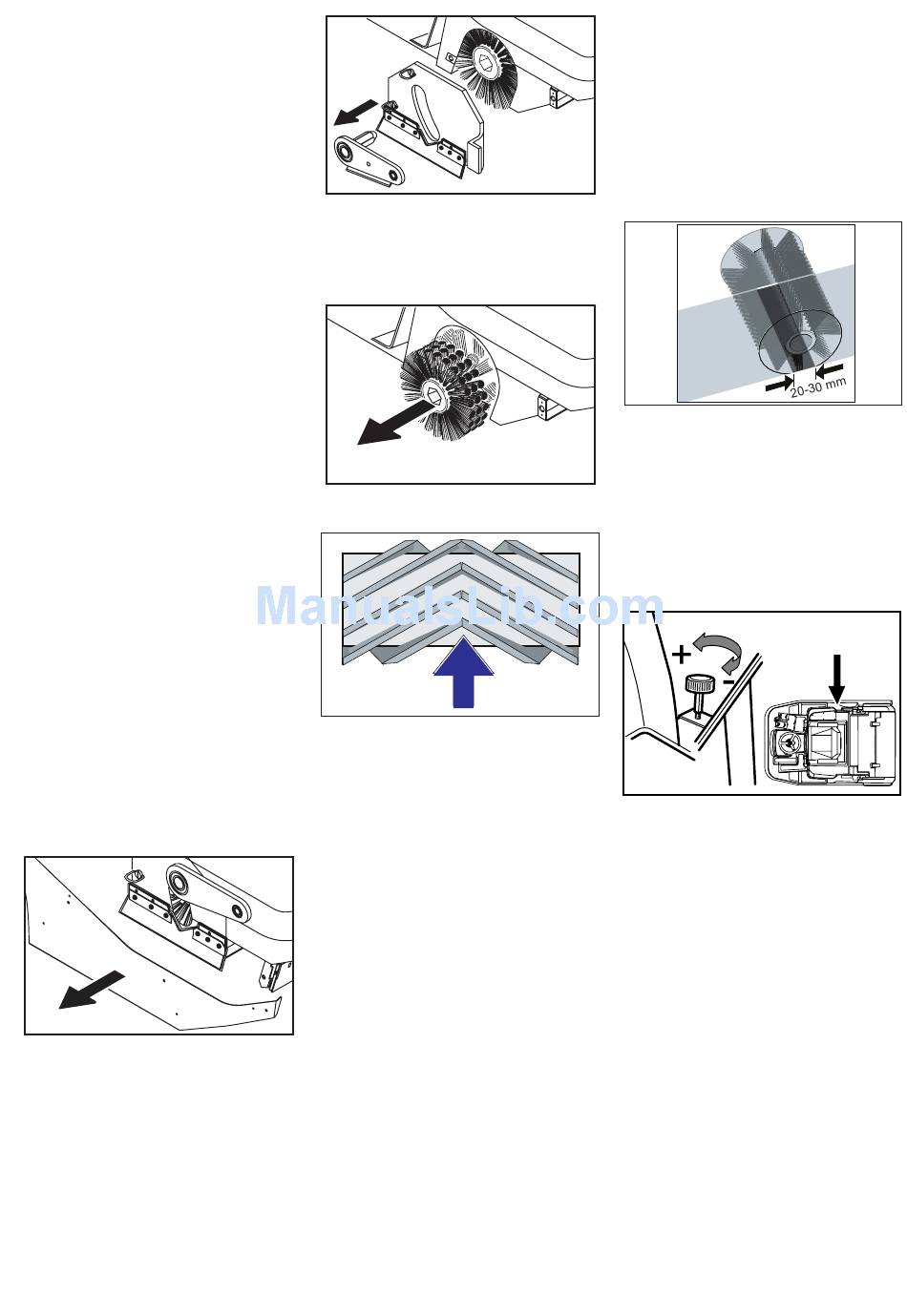

Bild 15
è Ta av sidoinklädnaden.
è Skruva ut skruven på sopvalsarmen.
216
Svenska
Bild 16
è Dra av sopvalsarmen.
è Ta av stångarna från tappen.
è Lossa snabbförslutningarna och ta av
skyddet.
Bild 17
è Ta ur sopvalsen.
Bild 18
Sopvalsens installationsposition i körrikt-
ning
è Skjut in den nya sopvalsen i sopvalslå-
dan och stick på den på drivtappen.
Observera
Beakta borstsatsens position vid installati-
on av en ny sopvals.
è Anbringa sopvalsskyddet.
è Sätt på stångsystemet på tapparna.
è Sätt på stångsystemet på tapparna.
è Dra åter fast skruven på sopvalsfästet.
è Anbringa och skruva fast sopvalsskyd-
dets fästskruvar.
è Skruva fast sidoinklädnaden.
Observera
Sopspegeln måste ställas in på nytt efter in-
stallation av en ny sopvals.
Kkontrollera och ställa in sopvalsens
sopspegel
Observera
Härför måste maskinen befinna sig i bas-
driftssättet. Powerknappens kontrollampa
får inte lysa.
è Ställ programväljaren till steg 1
(körning). Sidoborstar och sopvals lyfts
upp.
è Kör sopmaskinen på en plant och jämnt
underlag som är tydligt täckt med damm
eller krita.
è Ställ programväljaren till steg 2, sopval-
sen sänks ned. Låt sopvalsen gå runt
under en kort tid.
è Ställ programväljaren till steg 1
(körning). Sopvalsen lyfts upp.
è Aktivera pedalen som lyfter grovsmuts-
luckan och håll pedalen nedtryckt.
è Kör maskinen baklänges.
Bild 19
Sopspegelns form bildar en jämn kvadrat
som är mellan 20 - 30 mm bred.
Observera
Sopspegeln får inte vara trapetsformad.
Kontakta i detta fall kundtjänst.
Observera
I basdriftssättet kan sopspegelen ställas in
med ett handhjul.
è Öppna maskinhuven och säkra (bild 3).
Bild 20
Förstora sopspegeln:
è Vrid på justeringsskruven moturs (+).
Förminska sopspegeln:
è Vrid på justeringsskruven medurs (-).
Observera
I driftssättet Power efterställs sopspegeln
automatiskt. Detta sker av sopvalsens fly-
tande lagring vid nedslitning av borstarna.
Sopvalsen ska bytas ut om den är alltför
nedsliten.
Justera och byta ut tätningslister
è Ställ sopmaskinen på ett jämnt under-
lag.
è Ställ programväljaren till steg 1
(körning). Sopvalsen lyfts upp.
è Vrid nyckelomkopplaren till "0" och dra
ut nyckeln.
è Säkra maskinen mot rullning med kilar.
è Sätt på parkeringsbromsen.
è Lossa sidoinklädnadernas snabbförs-
lutningar på båda sidor.
è Ta av sidoinklädnaderna.
