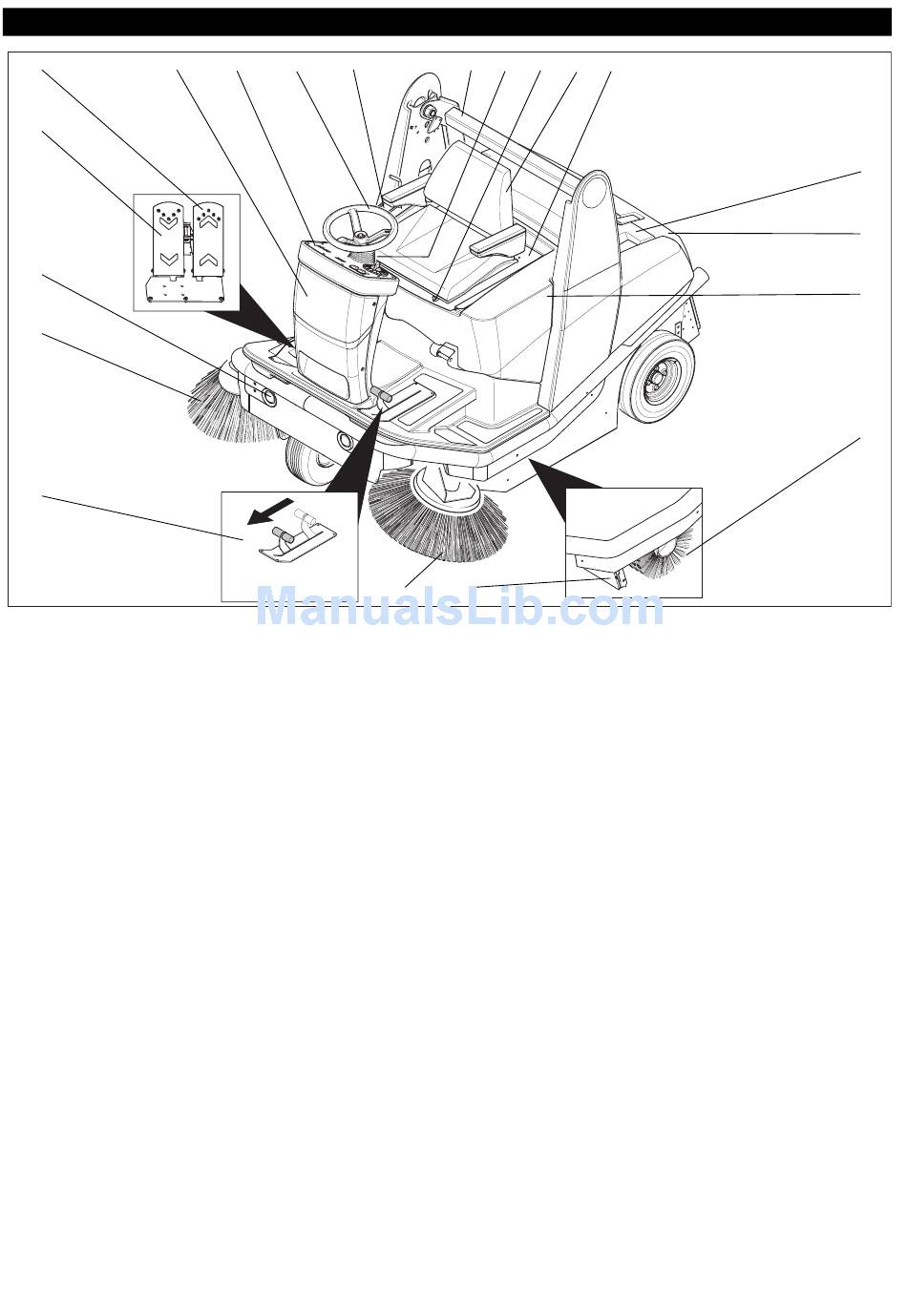

Afbeelding 2
1 Bedieningseenheid opgeveegd vuil-
container
2 Stuurwiel
3 Bedieningspaneel
4 Zekeringen (achter frontplaat)
5 Rijpedaal vooruit
6 Rijpedaal achteruit
7 Verlichting
8 Rechter zijbezem
9 Linker zijbezem (optie)
10 Grofvuilklep
11 Pedaal grofvuilklep omhoog/omlaag
12 Hoogleging
13 Hefboom stuurwielverstelling
14 Hefboom stoelverstelling
15 Stoel (met zitcontactmat)
16 Zitconsole
17 Filterkast
18 Veeggoedcontainer
19 Apparaatkap
20 Veegrol
Bediening- en werkingsonderdelen
3 2 1
9
12 13 14 15 16
10
17
18
19
20
