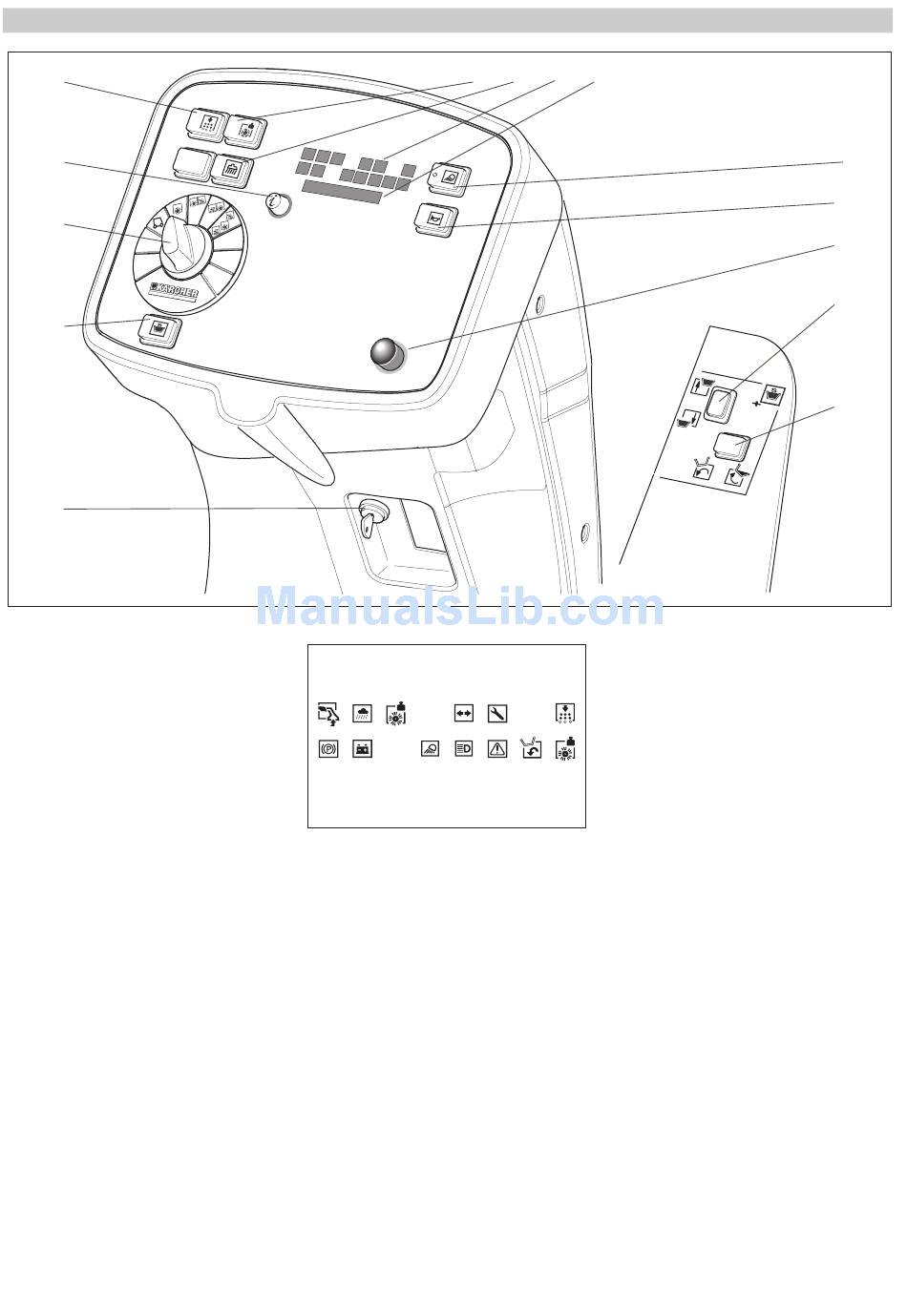

Bild 4
1 Programmschalter
2 Taster Zweihandbedienung Hochent-
leerung
3 Taster Filterabreinigung
4 Taster Power-Betriebsart
5 Schalter Nasskehren
6 Infobutton
7 Kontrollleuchten
8 Display
9 Schalter Arbeitsbeleuchtung
10 Taster Hupe
11 Not-Aus-Taster
12 Schlüsselschalter
13 Kehrgutbehälter anheben/absenken
14 Kehrgutbehälter auskippen/einkippen
Bedienpult
Kontrollleuchten
1 2 3 4
7 8 9 10
Bild 5
1 Handabsaugung aktiv (Option)
2 Nasskehren aktiv
3 Power-Betriebsart aktiv
4 Fahrtrichtungsanzeiger (Option)
5 Service
6 Filterabreinigung, automatisch/manuell
aktiv; Kontrollleuchte blinkt grün
- Automatik der Filterabreinigung einge-
schaltet; Kontrollleuchte leuchtet grün
- Automatik der Filterabreinigung abge-
schaltet; Kontrollleuchte erlischt
7 Automatische Feststellbremse aktiv
8 Batterieüberwachung
9 Standlicht eingeschaltet (Option,
StVZO)
10 Fernlicht eingeschaltet (Option, StVZO)
11 Allgemeine Störung
12 Kehrgutbehälter nicht eingekippt
13 Überlast Kehrwalze
4 5 7 8
5 6
11 12 13
9
10
11
13
14
7
