Tiivistyslistojen säätö ja vaihto
è Pysäytä lakaisukone tasaiselle pinnalle.
è Aseta ohjelmakytkin asentoon 1 (Ajami-
nen). Lakaisutela nostetaan.
è Kierrä avainkytkin asentoon "0" ja vedä
avain irti.
è Varmista kiilalla, että laite pysyy paikoil-
laan.
è Lukitse seisontajarru.
è Avaa sivuverhousten pikakiinnittimet
molemmilla puolilla.
è Irrota sivuverhoukset.
Etumainen tiivistyslista
è Löysää etumaisen tiivistyslistan (1) kiin-
nitysmutterit hieman, vaihtoa varten ir-
rota mutterit.
è Ruuvaa uusi tiivistyslista kiinni, mutta
älä kiristä muttereita vielä.

35 - 40 mm
Kuva 21
è Suorista tiivistyslista.
è Säädä tiivistyslistan etäisyys lattiasta si-
ten, että se 35 - 40 mm jälkeen kääntyy
taaksepäin.
è Kiristä mutterit.
Takimmainen tiivistyslista
è Säädä tiivistyslistan etäisyys lattiasta si-
ten, että se 5 -10 mm jälkeen kääntyy
taaksepäin.
è Jos tiivistyslista on kulunut, vaihda se
uuteen.
è Pura lakaisutela laitteesta.
è Ruuvaa takimmaisen tiivistyslistan (2)
kiinnitysmutterit irti.
è Ruuvaa uusi tiivistyslista kiinni.
Sivuttaiset tiivistyslistat
è Löysää sivuttaisen tiivistyslistan (1) kiin-
nitysmutterit hieman, vaihtoa varten ir-
rota mutterit.
è Ruuvaa uusi tiivistyslista kiinni, mutta
älä kiristä muttereita vielä.
è Laita 1 - 2 mm vahva alusta alle etäisyy-
den säätämiseksi lattiasta.
è Suorista tiivistyslista.
è Kiristä mutterit.
è Ruuvaa sivuverhoukset kiinni.
Pölynsuodattimen vaihto
Vaara
Ennen pölynsuodattimen vaihtoa on ros-
kasäiliö tyhjennettävä. Käytä pölynsuoja-
maskia kun työskentelet
suodatinjärjestelmässä. Noudata
hienopölyjen käsittelyä koskevia turvallisu-
usmääräyksiä.
è Nosta roskasäiliötä jonkin verran ylös ja
kallista hiukan.

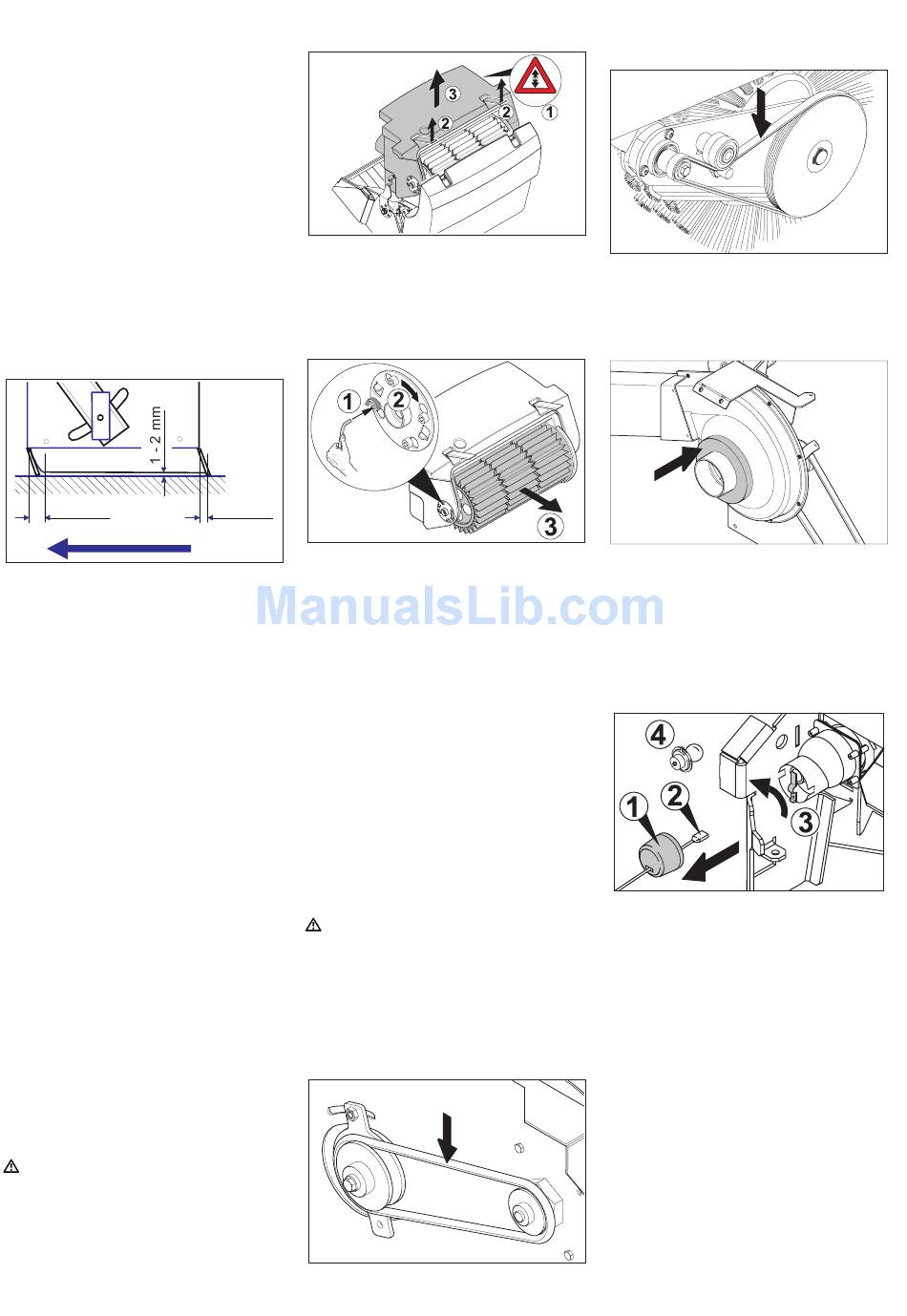

Kuva 22
è Katkaise suodattimen moottorin vir-
talähde (1).
è Avaa lukitukset (2).
è Kallista suodatinlaatikkoa hiukan taak-
sepäin ja vedä se ulos (3).
‚
5 - 10 mm
Kuva 23
è Irrota suodatinkiinnitin (1), kierrä (2) ja
vedä ulos.
è Ota lamellisuodatin ulos (3).
è Aseta uusi suodatin paikalleen.
è Anna vääntiön lukittua käyttöpuolen uri-
in.
è Lukitse suodatinkiinnitin jälleen ja kiristä
ruuvit.
Ohje
Asennettaessa uutta suodatinta huolehti si-
itä, ettei lamelleja vaurioiteta.
Suodatinlaatikkotiivisteen vaihto
è Ota suodatinlaatikon tiiviste ulos laite-
kuvun urasta.
è Aseta uusi tiiviste paikalleen.
Käyttöhihnan tarkastus
Vaara
Sammuttamisen jälkeen moottorin jälki-
käynti kestää n. 3 - 4 sekuntia. Tänä aikana
on oltava ehdottomasti kaukana käyt-
töalueesta.
è Kierrä avainkytkin asentoon "0" ja vedä
avain irti.
è Avaa ja varmista laitekupu (kuva 3).
Kuva 24
è Tarkasta imupuhaltimen käyttöhihnan
(kiilahihnan) kireys, kuluneisuus ja
eheys.
Kuva 25
è Tarkasta lakaisutelan käyttöhihnan (ki-
ilahihnan) kireys, kuluneisuus ja eheys.
Tarkista tiivistysvaippa
Kuva 26
è Tarkista imupuhaltimen tiivistysvaipan
tiiviys ja istuvuus säännöllisin väliajoin.
Hehkulampun vaihto
è Kierrä avainkytkin asentoon "0" ja vedä
avain irti.
è Poista sivuharja.
Kuva 27
è Poista roiskesuoja (1).
è Irrota pistoke (2).
è Käännä kosketinlevy sivulle (3).
è Irrota viallinen hehkulamppu (4).
è Asenna uusi hehkulamppu.
è Käännä kosketinlevy takaisin.
è Liitä pistoke.
è Asenna roiskesuoja.
è Ruuvaa sivuharja kiinni.
Sulakkeiden vaihto
Käyttäjä saa vaihtaa vain ne ajoneuvon la-
akapistosulakkeet, joissa on seuraavat ar-
vot:
– 7,5 A (F1) – Keskusprosessorimoduulin
sulake.
– 20 A (F6) – Lisävarustemoduulin sula-
ke.
– 50 A (F5) – Hydraulipumpun sulake.
