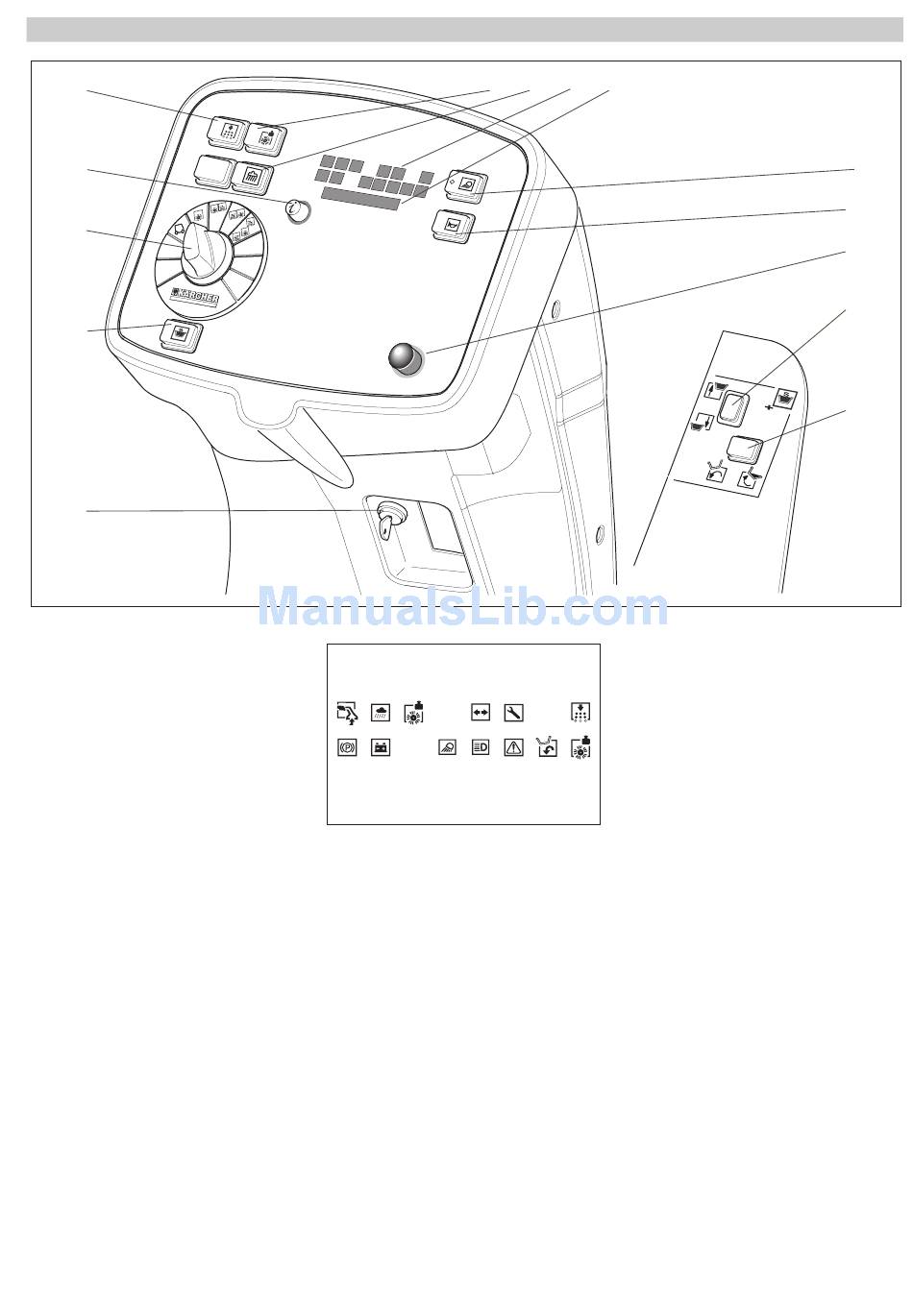

Рис. 4
1 переключатель программ
2 кнопка управления обеими руками
устройства опорожнения поднятого
резервуара
3 кнопка очистки фильтра
4 кнопка интенсивного режима работы
5 Включатель влажного подметания
6 Информационная кнопка
7 Контрольные лампочки
8 Дисплей
9 Переключатель рабочего освещения
10 кнопка звукового сигнала
11 кнопка аварийного выключения
12 Пусковой замок
13 подъем/опускание резервуара для
сбора мусора
14 опрокидывание/возврат резервуара
для сбора мусора
246
Рyccкий
Пульт управления
4
Контрольные лампочки
1 2 3 4
7 8 9 10
Рис. 5
1 Подметание вручную активировано
(поставляется по желанию)
2 Влажное подметание активно
3 Интенсивный режим работы активен
4 Указатель поворота (поставляется
по желанию)
5 Обслуживание
6 Очистка фильтра, автоматически/
вручную активна; зеленая
контрольная лампочка мигает
- Включена автоматическая очистка
фильтра; зеленая контрольная
лампочка светится
- Выключена автоматическая очистка
фильтра; зеленая контрольная
лампочка гаснет
7 Автоматический стояночный тормоз
активен
8 Контроль аккумулятора
9 Стояночный свет включен
(поставляется по желанию, StVZO)
10 Дальний свет включен (поставляется
по желанию, StVZO)
5 7 8
11 Общие неисправности
12 Резервуар для сбора мусора не
возвращается на место
13 Перегрузка метущего валика
5 6
11 12 13
9
10
11
13
14
