è Befestigungsschrauben der Kehrwal-
zenabdeckung anbringen und fest-
schrauben.
è Seitenverkleidung anschrauben.
Hinweis
Nach dem Einbau der neuen Kehrwalze
muss der Kehrspiegel neu eingestellt wer-
den.
Kehrspiegel der Kehrwalze prüfen und
einstellen
Hinweis
Das Gerät muss sich hierbei in der Basis-
betriebsart befinden. Die Kontrollleuchte
der Power-Taste darf nicht leuchten.
è Programmschalter auf Stufe 1 (Fahren)
stellen. Kehrwalze und Seitenbesen
werden angehoben.
è Kehrmaschine auf einen ebenen und
glatten Boden fahren, der erkennbar
mit Staub oder Kreide bedeckt ist.
è Programmschalter auf Stufe 2 stellen,
Kehrwalze wird abgesenkt. Kehrwalze
kurze Zeit drehen lassen.
è Programmschalter auf Stufe 1 (Fahren)
stellen. Kehrwalze wird angehoben.
è Pedal zum Anheben der Grobschmutz-
klappe betätigen und Pedal gedrückt
halten.
è Gerät rückwärts wegfahren.

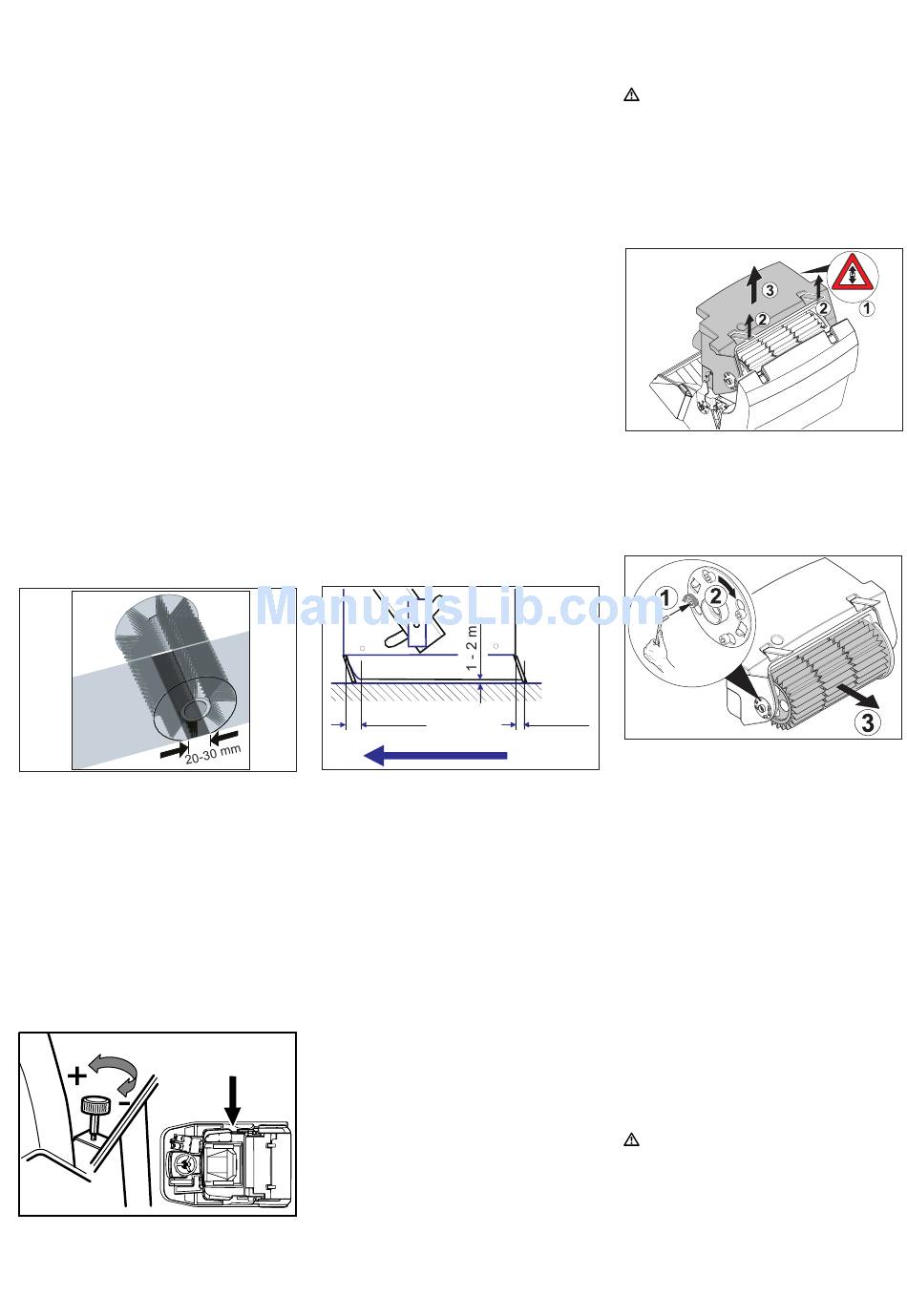

Bild 19
Die Form des Kehrspiegels bildet ein
gleichmäßiges Rechteck, das zwischen
20 - 30 mm breit ist.
Hinweis
Der Kehrspiegel darf nicht trapezförmig
sein. In diesem Fall Kundendienst benach-
richtigen.
Hinweis
In der Basisbetriebsart kann der Kehrspie-
gel über ein Handrad eingestellt werden.
è Gerätehaube öffnen und sichern
(Bild 3).
Bild 20
Kehrspiegel vergrößern:
è Einstellschraube gegen den Uhrzeiger-
sinn (+) drehen.
14
Deutsch
Kehrspiegel verkleinern:
è Einstellschraube im Uhrzeigersinn (-)
drehen.
Hinweis
In der Power-Betriebsart stellt sich der
Kehrspiegel automatisch nach. Dies wird
durch die schwimmende Lagerung der
Kehrwalze bei Abnutzung der Borsten er-
zielt. Bei zu starker Abnutzung ist die Kehr-
walze auszutauschen.
Dichtleisten einstellen und auswechseln
è Kehrmaschine auf einer ebenen Fläche
abstellen.
è Programmschalter auf Stufe 1 (Fahren)
stellen. Kehrwalze wird angehoben.
è Schlüsselschalter auf "0" drehen und
Schlüssel abziehen.
è Gerät mit Keil gegen Wegrollen sichern.
è Feststellbremse arretieren.
è Schnellverschlüsse der Seitenverklei-
dungen auf beiden Seiten lösen.
è Seitenverkleidungen abnehmen.
Vordere Dichtleiste
è Befestigungsmuttern der vorderen
Dichtleiste (1) etwas lösen, zum Wech-
sel abschrauben.
è Neue Dichtleiste anschrauben und Mut-
tern noch nicht fest anziehen.

35 - 40 mm
Bild 21
è Dichtleiste ausrichten.
è Bodenabstand der Dichtleiste so ein-
stellen, dass sie sich mit einem Nach-
lauf von 35 - 40 mm nach hinten umlegt.
è Muttern anziehen.
Hintere Dichtleiste
è Bodenabstand der Dichtleiste so ein-
stellen, dass sie sich mit einem Nach-
lauf von 5 - 10 mm nach hinten umlegt.
è Bei Verschleiß austauschen.
è Kehrwalze ausbauen.
è Befestigungsmuttern der hinteren
Dichtleiste (2) abschrauben.
è Neue Dichtleiste anschrauben.
Seitliche Dichtleisten
è Befestigungsmuttern der seitlichen
Dichtleiste etwas lösen, zum Wechsel
abschrauben.
è Neue Dichtleiste anschrauben und Mut-
tern noch nicht fest anziehen.
è Unterlage mit 1 - 2 mm Stärke unter-
schieben, um den Bodenabstand ein-
zustellen.
è Dichtleiste ausrichten.
è Muttern anziehen.
è Seitenverkleidungen anschrauben.
Staubfilter auswechseln
Gefahr
Vor Beginn des Staubfilterwechsels Kehr-
gutbehälter entleeren. Bei Arbeiten an der
Filteranlage Staubschutzmaske tragen. Si-
cherheitsvorschriften über den Umgang mit
Feinstäuben beachten.
è Kehrgutbehälter ein Stück anheben
und etwas kippen.
Bild 22
è Stromversorgung Filtermotor trennen
(1).
è Verschlüsse öffnen (2).
è Filterkasten etwas nach hinten kippen
und herausnehmen (3).
‚
5 - 10 mm
Bild 23
è Filterhalterung lösen (1), drehen (2)
und herausziehen.
è Lamellenfilter herausnehmen (3).
è Neuen Filter einsetzen.
è Auf Antriebsseite Mitnehmer in Nut ein-
rasten lassen.
è Filterhalterung wieder einrasten und
Schrauben anziehen.
Hinweis
Beim Einbau des neuen Filters darauf ach-
ten, dass die Lamellen unbeschädigt blei-
ben.
Filterkastendichtung auswechseln
è Dichtung des Filterkastens aus der Nut
in der Gerätehaube herausnehmen.
è Neue Dichtung einsetzen.
Antriebsriemen prüfen
Gefahr
Der Motor benötigt ca. 3 - 4 Sekunden
Nachlauf nach dem Abstellen. In dieser
Zeitspanne unbedingt vom Antriebsbereich
fernhalten.
è Schlüsselschalter auf "0" drehen und
Schlüssel abziehen.
