Batterie consigliate, caricabatterie
Codice d'ordinazio-
ne
Batteria completa 2.641-044
di caricabatterie
240 Ah
Batteria completa 2.640-996
di caricabatterie
400 Ah
Sia le batterie che i caricabatteria sono ac-
quistabili nei negozi specializzati.
Dimensioni massime della batteria
Lunghezza Larghezza
827 mm 324 mm
Se si desidera installare batterie di facile
manutenzione nel modello KM 120/150 R
Bp, rispettare le seguenti indicazioni:
– Rispettare le dimensioni massime della
batteria.
– Orientare il sedile verso l'alto per carica-
re le batterie a facile manutenzione.
– Osservare le disposizioni del produttore
della batteria per caricare le batterie a
facile manutenzione.
Controllare ed eventualmente corregge-
re il livello del liquido della batteria
Attenzione
In caso di batterie ad acido controllare rego-
larmente il livello del liquido.
è Svitare tutti i tappi degli elementi della
batteria.
è Se il livello negli elementi è troppo bas-
so, aggiungere dell'acqua distillata fino
alla tacca.
è Caricare la batteria.
è Avvitare i tappi degli elementi.
Operazione di scarico
Attenzione
Non usare un carrello elevatore per scari-
care l'apparecchio in quanto potrebbe venir
danneggiato.
Avvertenza
Per un'immediata interruzione di tutte le
funzioni premere il pulsante d'arresto
d'emergenza e girare l'interruttore a chiave
in posizione "0".
Procedere come segue:
è Tagliare il nastro da imballo di plastica e
togliere la pellicola.
è Togliere le fascie di chiusura sui punti di
appoggio.
è Vi sono quattro assi contrassegnate sul
fondo del bancale che sono fissate con
viti. Svitare le assi.
è Appoggiare le assi sul bordo del banca-
le. Posizionare le assi in modo tale che
si trovino davanti alle ruote dell'appa-
recchio. Fissare le assi con delle viti.
64
Italiano

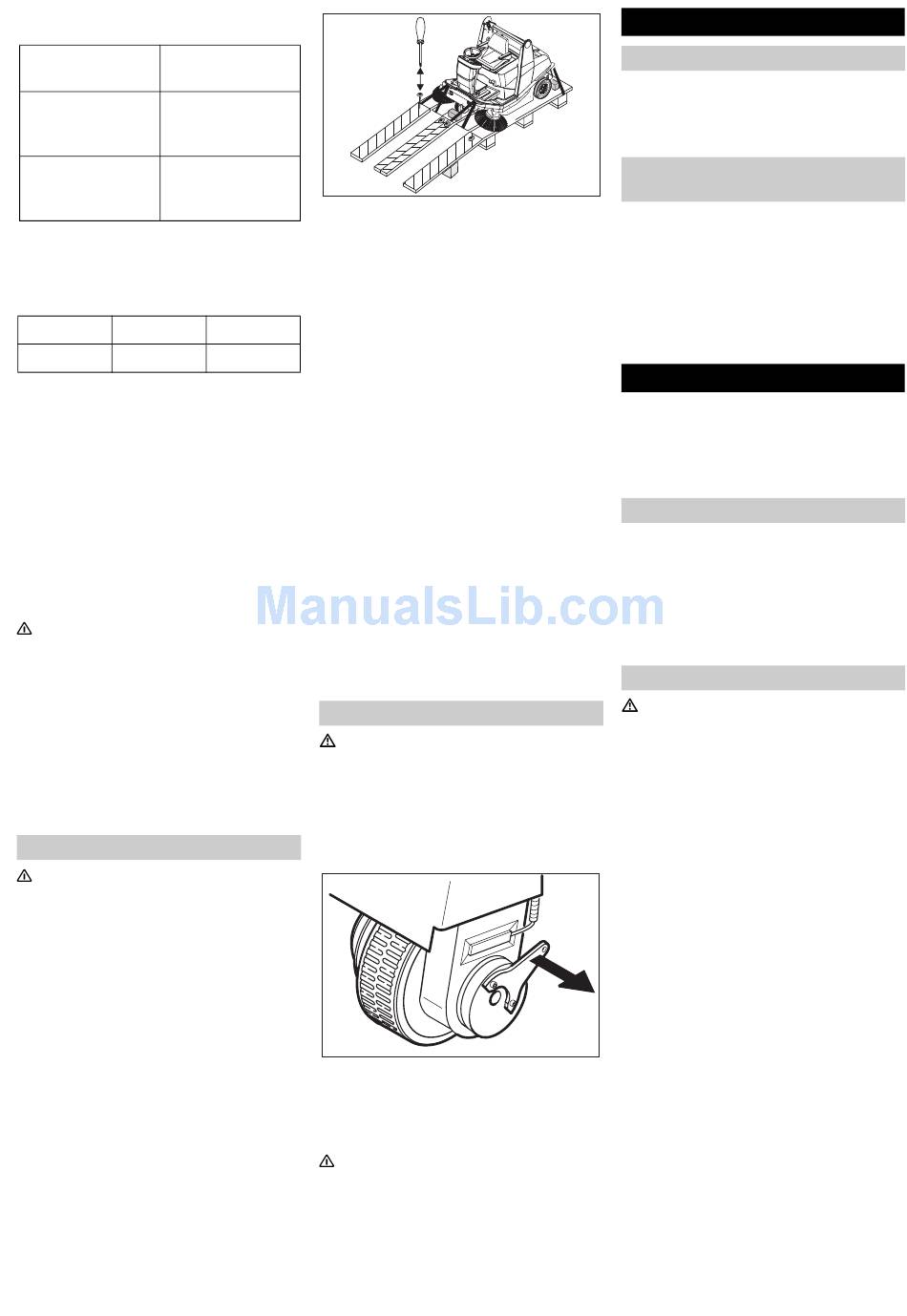

Fig. 6
è Spingere le traverse in dotazione con-
tenute nell'imballaggio sotto la rampa
per sostenere la struttura.
è Togliere i cubi di legno bloccaggio ruote
e spingerli sotto la rampa.
Altezza
(1) Apparecchio senza batteria installata
462 mm
è Sbloccare il freno di stazionamento (ve-
di Movimentazione della spazzatrice).
è Togliere l'apparecchio dal bancale spin-
gendolo dalla rampa così costruita.
(2) Apparecchio con batteria installata
è Collegare la batteria (vedi capitolo Cura
e manutenzione).
è Sbloccare il pulsante d'arresto d'emer-
genza girandolo.
è Posizionare l'interruttore a chiave in po-
sizione "1".
è Azionare l'interruttore di direzione guida
e far scendere lentamente l'apparec-
chio dalla rampa.
è Riposizionare l'interruttore a chiave in
posizione "0".
Spingere la spazzatrice
Pericolo
Rischio di lesioni! Prima di sbloccare il freno
di stazionamento, bloccare l'apparecchio in
modo che non possa spostarsi acciden-
talmente. A seguito dello sblocco del freno
di stazionamento l'apparecchio si sposta li-
beramente.
Fig. 7
è Allontanare la leva freno dalla ruota e
tenerla in posizione.
Il freno di stazionamento è così disattivato
e l'apparecchio può essere spinto.
Attenzione
Pericolo di danneggiamento dell'unità di co-
mando! Non spingere l'apparecchio a
velocità che supera i 8 km/h.
Messa in funzione
Avvertenze generali
è Parcheggiare la spazzatrice su una su-
perficie piana.
è Togliere la chiave.
Interventi di controllo e di manuten-
zione
è Controllare lo stato di carica della batte-
ria. *
è Controllare le scope laterali. *
è Controllare il rullospazzola. *
è Svuotare il vano raccolta.
* Descrizione al capitolo Cura e manuten-
zione.
Funzionamento
Avvertenza
Per un'immediata interruzione di tutte le
funzioni premere il pulsante d'arresto
d'emergenza.
Regolazione del sedile di guida
è Tirare la leva di regolazione del sedile
verso l'esterno.
è Spostare la leva, rilasciare la leva e far-
la innestare.
è Verificare se il sedile è bloccato cercan-
do di spostarlo in avanti ed indietro.
Controllare il freno
Pericolo
Rischio di incidenti! Prima di ogni messa in
funzione è necessario controllare il freno di
stazionamento su di una superficie piana.
è Sedersi sul sedile.
è Sbloccare il pulsante d'arresto d'emer-
genza girandolo.
è Posizionare l'interruttore a chiave in po-
sizione "1".
è Selezionare il pedale direzione guida.
è Premere lentamente il pedale.
è Lo sblocco del freno deve essere perce-
pibile a udito (la spia di controllo del fre-
no di stazionamento sul quadro di
comando si spegne). L'apparecchio
deve muoversi lentamente su superficie
piana. Al rilascio del pedale il freno si in-
serisce percepibilmente. In caso contra-
rio è necessario spegnere l'apparecchio
e chiamare il servizio clienti.
