Kärcher KM 120/150 R Bp Operating Instructions Manual page 172

5 4
6
7
8
11

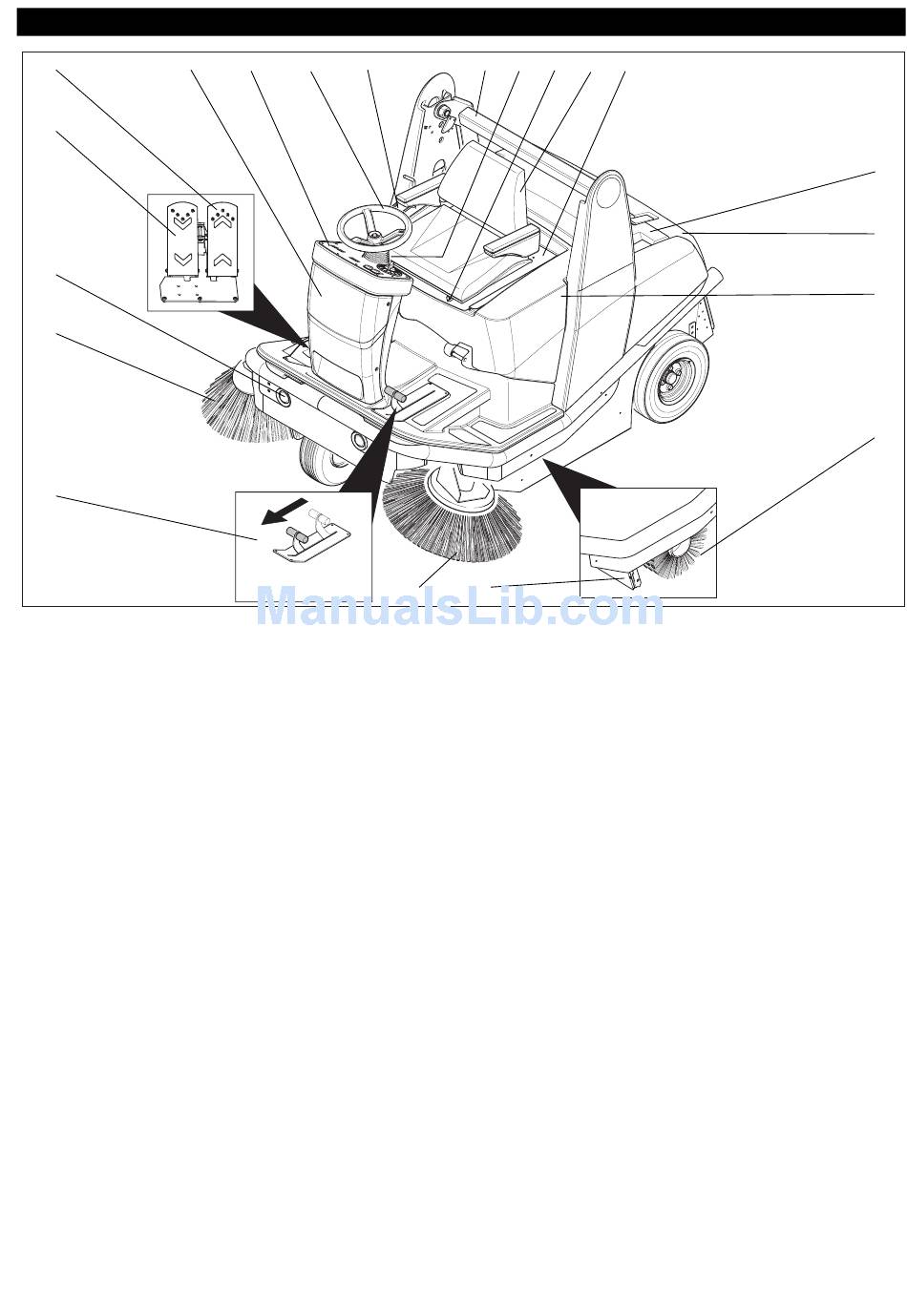

Fig. 2
1 Betjeningsenhed til smudsbeholderen
2 Rat
3 Betjeningspanel
4 Sikringer (bag frontbeklædningen)
5 Kørepedal, frem
6 Kørepedal, bak
7 Belysning
8 Højre sidebørste
9 Venstre sidebørst (option)
10 Grovsmudslåge
11 Pedal for løft/sænk af grovsmudslåge
12 Højtømning
13 Arm til ratjustering
14 Arm til sædejustering
15 Sæde (med sikkerhedsafbryder)
16 Sædekonsol
17 Filterkasse
18 Smudsbeholder
19 Skærm
20 Fejevalse
172
Dansk
Betjenings- og funktionselementer
3 2 1
9
12 13 14 15 16
10
17
18
19
20
