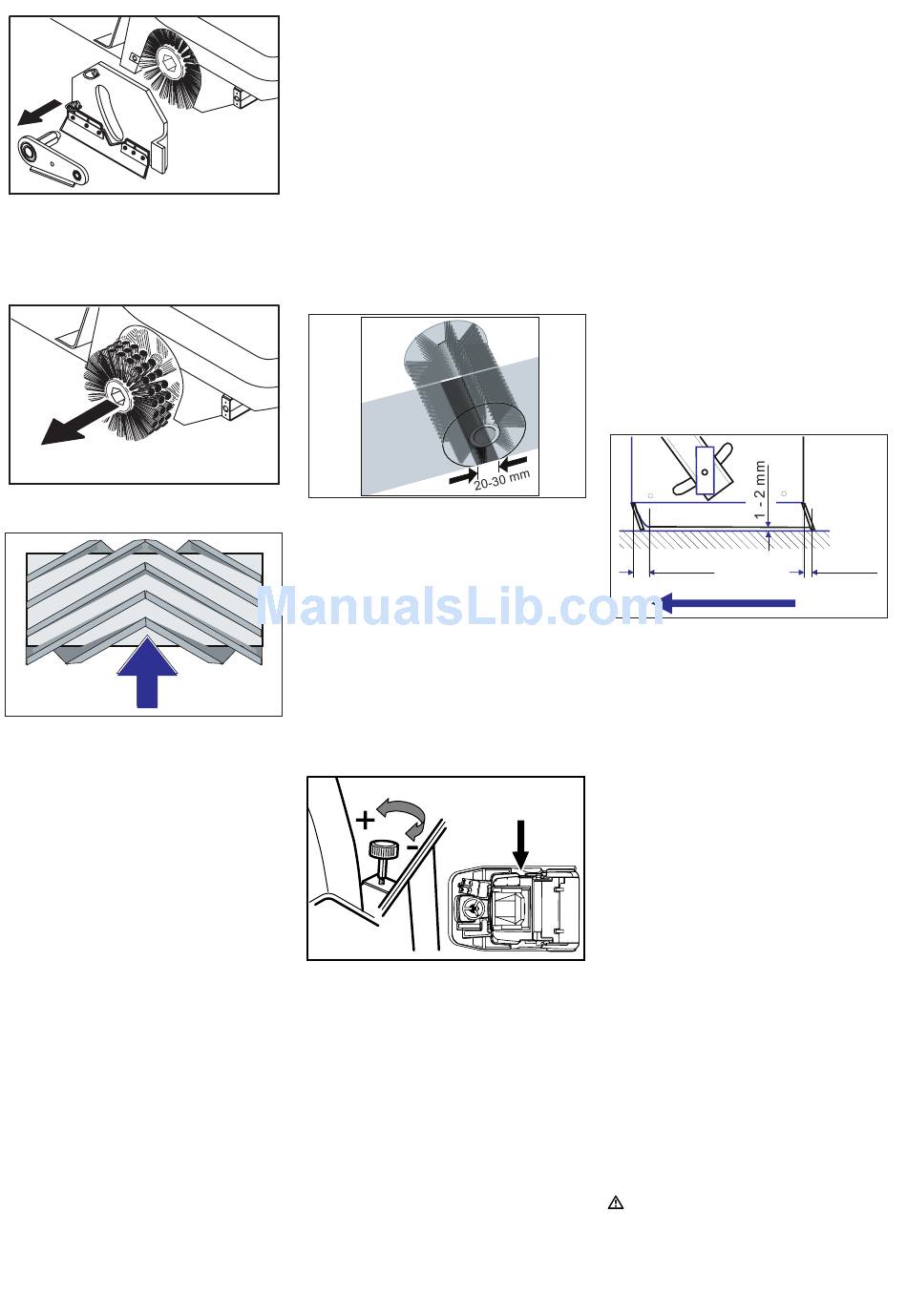

Rys. 16
è Zdjąć jarzmo walca zamiatającego.
è Zdjąć drążek unoszący z czopu.
è Poluzować zamknięcia szybkomo-
cujące i zdjąć osłonę.
Rys. 17
è Wyjąć walec zamiatający.
Rys. 18
Pozycja montażowa walca w kierunku jaz-
dy
è Wsunąć nowy walec zamiatający do
skrzyni walca i nałożyć na czop napę-
dowy.
Wskazówka
Podczas montażu nowego walca za-
miatającego zwrócić uwagę na położenie
zestawu szczotek.
è Założyć osłonę walca zamiatającego.
è Osadzić drążek unoszący na czopie.
è Osadzić mocowanie walca za-
miatającego na czopie.
è Dokręcić śrubę mocowania walca za-
miatającego.
è Zamocować i dokręcić śruby osłony
walca zamiatającego.
è Przykręcić osłonę boczną.
Wskazówka
Po montażu nowego walca zamiatającego
należy wyregulować poziom zamiatania.
Sprawdzanie i regulacja poziomu za-
miatania walca
Wskazówka
Urządzenie powinno znajdować się w
podstawowym trybie pracy. Lampka kon-
trolna przycisku „power" nie może się świe-
cić.
è Ustawić przełącznik programów na po-
ziom 1 (jazda). Miotły boczne i walec
zamiatający podnoszą się.
è Wjechać maszyną na równe i gładkie
podłoże, pokryte widoczną warstwą
pyłu lub kredy.
è Ustawić przełącznik programów na po-
ziom 2, walec zamiatający opuszcza
się. Zaczekać, aż walec zamiatający
obróci się kilka razy.
è Ustawić przełącznik programów na po-
ziom 1 (jazda). Walec zamiatający pod-
nosi się.
è Wcisnąć i przytrzymać pedał służący do
podnoszenia klapy na duże śmieci.
è Cofnąć urządzenie.
Rys. 19
Ślad na zmiecionej powierzchni ma kształt
równomiernego prostokąta o szerokości 20
– 30 mm
Wskazówka
Ślad na zmiecionej powierzchni nie powini-
en mieć kształtu trapezu. W takim przypad-
ku należy powiadomić serwis producenta.
Wskazówka
W podstawowym trybie pracy poziom za-
miatania można wyregulować za pomocą
koła ręcznego.
è Otworzyć i zabezpieczyć pokrywę
urządzenia (rys. 3).
Rys. 20
Zwiększanie poziomu zamiatania:
è Obracać śrubę nastawczą w kierunku
przeciwnym do ruchu wskazówek zega-
ra (+).
Zmniejszanie poziomu zamiatania:
è Obracać śrubę nastawczą zgodnie z ru-
chem wskazówek zegara (–).
Wskazówka
W trybie pracy „power" poziom zamiatania
jest regulowany automatycznie. Ma to mie-
jsce w przypadku zużycia szczotek dzięki
pływającemu ułożyskowaniu walca za-
miatającego W przypadku dużego zużycia
należy wymienić walec zamiatający.
Ustawianie i wymiana listew uszczel-
niających
è Zaparkować zamiatarkę na równej
powierzchni.
è Ustawić przełącznik programów na po-
ziom 1 (jazda). Walec zamiatający pod-
nosi się.
è Obrócić kluczyk zapłonowy w położenie
„0" i wyjąć go ze stacyjki.
è Zabezpieczyć urządzenie klinami przed
stoczeniem się.
è Zablokować hamulec postojowy.
è Odkręcić zamknięcia szybkomocujące
osłon bocznych po obu stronach.
è Zdjąć osłony boczne.
Przednia listwa uszczelniająca
è Poluzować nieco nakrętki mocujące
przedniej listwy uszczelniającej (1), w
przypadku wymiany odkręcić.
è Przykręcić nową listwę uszczelniającą,
lecz nie dokręcać jeszcze nakrętek.

35 - 40 mm
Rys. 21
è Wyregulować listwę uszczelniającą.
è Odstęp listwy uszczelniającej do
podłoża ustawić tak, aby przechylała się
o 35 -40 mm do tyłu.
è Dokręcić nakrętki.
Tylna listwa uszczelniająca
è Odstęp listwy uszczelniającej do
podłoża ustawić tak, aby przechylała się
o 5 -10 mm do tyłu.
è W przypadku zużycia wymienić listwy.
è Wymontować walec zamiatający.
è Odkręcić nakrętki mocujące tylnej listwy
uszczelniającej (2).
è Przykręcić nową listwę.
Boczne listwy uszczelniające
è Poluzować nieco nakrętki mocujące
bocznych listew uszczelniających, w
przypadku wymiany odkręcić.
è Przykręcić nową listwę uszczelniającą,
lecz nie dokręcać jeszcze nakrętek.
è Włożyć podkładkę o grubości 1 – 2 mm,
aby ustawić odstęp od podłoża.
è Wyregulować listwę uszczelniającą.
è Dokręcić nakrętki.
è Przykręcić osłony boczne.
Wymiana filtra pyłu
Niebezpieczeństwo
Przed przystąpieniem do wymiany filtra
pyłu opróżnić zbiornik śmieci. Podczas prac
przy instalacji filtrującej nosić maskę przeci-
wpyłową. Przestrzegać przepisów bezpiec-
‚
5 - 10 mm
