è Coloque los cubrejuntas.
è Coloque las tuercas.
è Atornille los revestimientos laterales.
Cambiar el filtro de polvo.
Peligro
Antes de comenzar a cambiar el filtro de
polvo vacíe el depósito de barrido. Para tra-
bajar con la instalación de filtros lleve una
mascarilla de protección contra el polvo.
Tenga en cuenta las instrucciones de segu-
ridad al trabajar con polvo fino.
è Levante un tramo el depósito de barrido
y vuélquelo un poco.

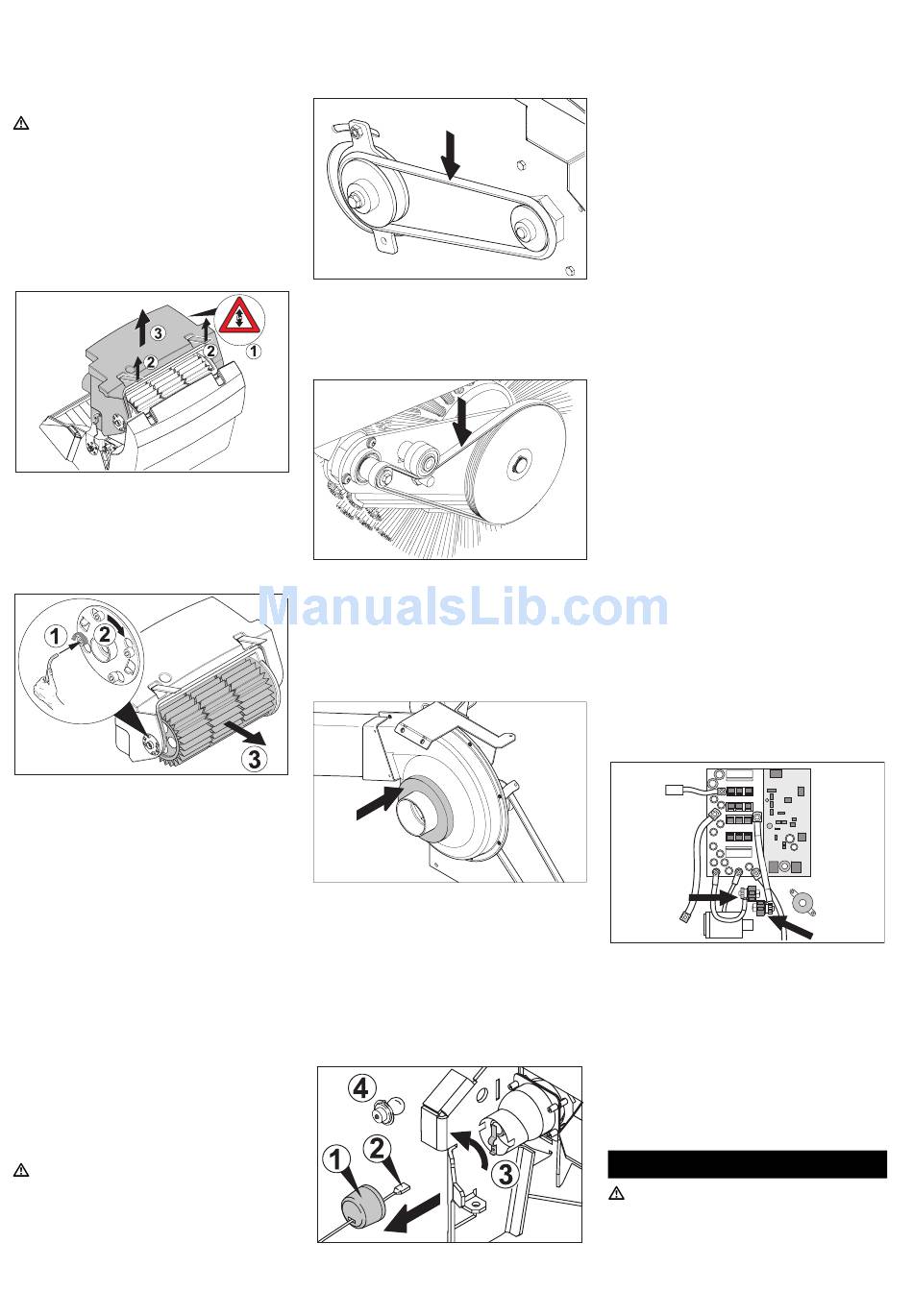

Figura 22
è Quitar el suministro de corriente del mo-
tor del filtro (1)
è Abrir los cierres (2).
è Inclinar ligeramente la caja del filtro ha-
cia atrás y sacarla
Figura 23
è Soltar la sujeción del filtro (1), girar (2) y
sacar.
è Saque el filtro de láminas (3).
è Coloque nuevos filtros.
è Encajar el arrastrador en la ranura en el
lado de acccionamiento.
è Vuelva a encajar el soporte del filtro y
coloque los tornillos.
Nota
Para montar el nuevo filtro procure que las
láminas no sean dañadas.
Cambiar la junta de la caja del filtro.
è Saque la junta de la caja del filtro de la
ranura en el capó del aparato.
è Coloque una nueva junta.
Comprobar las correas de accionamien-
to:
Peligro
El motor necesita unos 3-4 segundos de re-
torno después de apagarse. En este inter-
valo de tiempo manténgase alejado de la
zona de accionamiento.
è Gire el interruptor de llave a la posición
"0" y saque lla llave.
è Abrir el capó del aparato y asegurarlo
(fig.3).
Figura 24
è Comprobar el tensado y desgaste de
las correas de accionamiento (correas
trapezoidales) de los cilindros barredo-
res y del ventilador aspirante.
Figura 25
è Comprobar el tensado y desgaste de
las correas de accionamiento (correas
trapezoidales) de los cilindros barredo-
res y del ventilador aspirante.
Comprobar la guarnición de obturación
Figura 26
è Comprobar con regularidad si esté bien
fijada la guarnición de obturación en el
ventilador aspirante.
Cambiar la lámpara de incandescencia
è Gire el interruptor de llave a la posición
"0" y saque lla llave.
è Retire los cepillos laterales.
Figura 27
è Retire el protector antisalpicaduras (1).
è Desenchufar la clavija (2).
è Girar a un lado la chapa de contacto (3).
è Desmontar la lámpara incandescente
que esté defectuosa (4).
è Montar una nueva lámpara incande-
scente.
è Vuelva a girar la chapa de contacto.
è Enchufe la clavija de red.
è Coloque el protector antisalpicaduras.
è Atornille los cepillos laterales.
Cambie los dispositivos de seguridad.
El usuario deberá restituir sólo los disposi-
tivos de seguridad de enchufe plano para
vehículos con los siguientes valores:
– 7,5 A (F1) – fusible módulo de cabeza
CPU.
– 20 A (F6) – dispositivo de seguridad
módulo accesorios
– 50 A (F5) – dispositivo de seguridad
bomba hidráulica.
El mando de tracción/sistema electrónico
está incorporado detrás del revestimiento
frontal. Si se cambia un dispositivo de se-
guridad se debe retirar el revestimiento
frontal.
è Suelte los tornillos en ambos lados del
revestimiento.
Nota
Para comprobar la seguridad véase el in-
terior del revestimiento frontal. Utilice sólo
dispositivos de seguridad con el mismo va-
lor de seguridad.
è Renueve los dispositivos de seguridad
defectuosos.
è Vuelva a colocar el revestimiento fron-
tal.
Fusibles en los polos
F3
Figura 28
è Renueve los dispositivos de seguridad
defectuosos.
Nota
Los fusibles defectuosos deben ser cam-
biados por el servicio técnico de Kärcher o
por un especialista autorizado. Si estos fu-
sibles están defectuosos, se deben verifi-
car las condiciones de uso y todo el sistema
de mando.
Averías
Peligro
Peligro de lesiones Gire el interruptor de lla-
ve a la posición "0" y saque lla llave. Pulsar
la tecla de desconexión de emergencia
F2
107
Español
