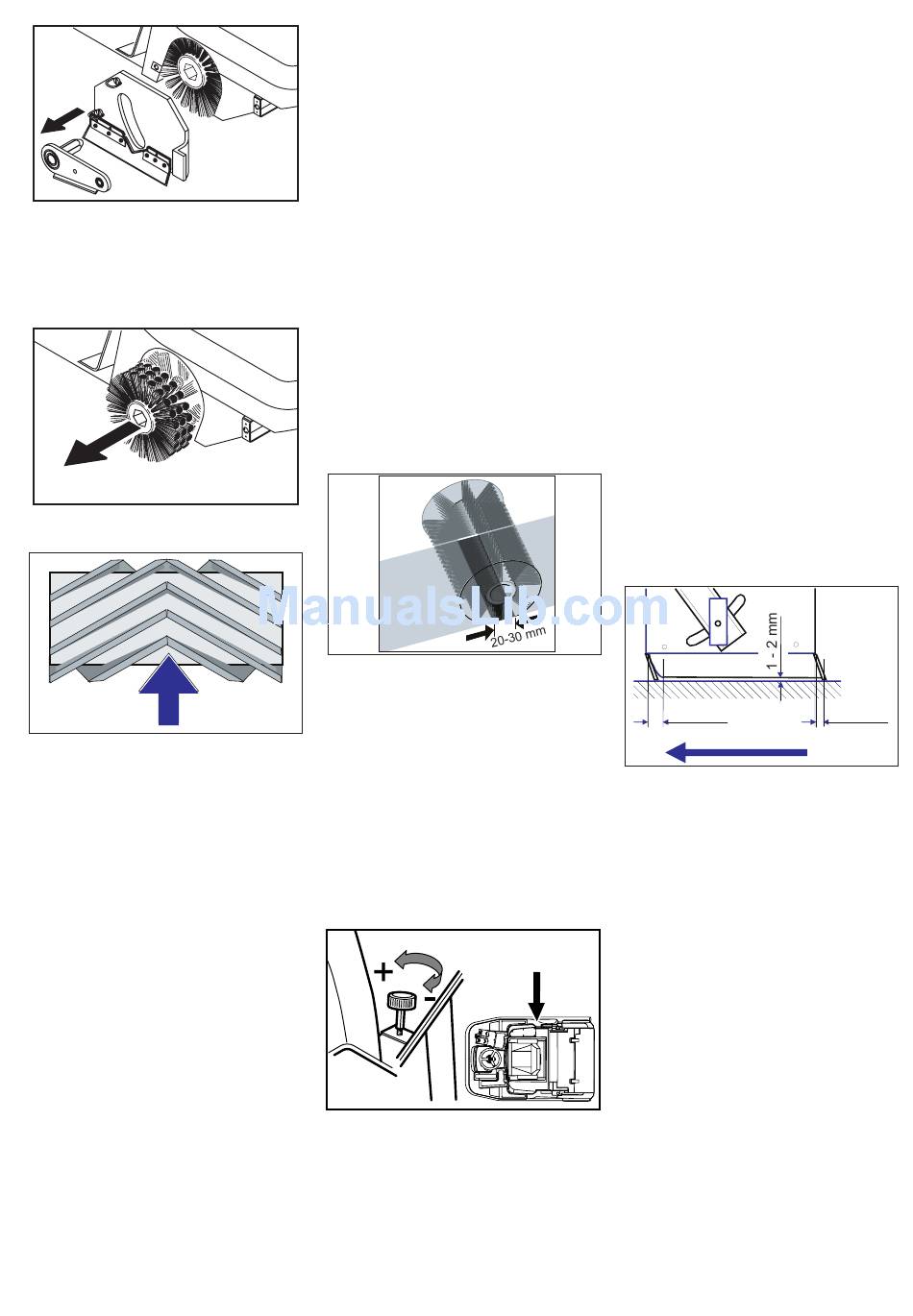

Figura 16
è Quite la biela oscilante del cilindro bar-
redor.
è Quite el dispositivo de alza de la espiga.
è Afloje los cierres rápidos y retire la cu-
bierta.
Figura 17
è Saque el cilindro barredor.
Figura 18
Posición de montaje del cilindro barredor
en la dirección de la marcha
è Desplazar el nuevo cilindro barredor ha-
sta la caja de cilidros barredokres y en-
cajarlo en la espiga de accionamiento.
Nota
Para montar el nuevo cilindro barredor ten-
ga en cuenta la posición del juego de cer-
das.
è Colocar la cubierta del cilindro barredor.
è Encajar el dispositivo de alza en la espi-
ga.
è Encajar el soporte del cilindro barredor
en la espiga.
è Vuelva a fijar el tornillo en el soporte del
cilindro barredor.
è Coloque y apriete los tornillos de fija-
ción de la cubierta del cilindro barredor.
è Atornille el revestimiento lateral.
Nota
Después de montar el nuevo cilindro barre-
dor se debe reajustar la superficie de barri-
do.
106
Español
Comprobar y ajustar la superficie de
barrido del cilindro barredor
Nota
El aparato debe situarse en este caso en el
modo de funcionamiento básico. El piloto
de control de la tecla "Power" no debe estar
encendido.
è Coloque el interruptor de programa en
la posición "1" (marcha). El cilindro bar-
redor y la escoba lateral se elevan.
è Conduzca la máquina barredora por
una superficie llana y lisa que esté
claramente cubierta de polvo o greda.
è Coloque el interruptor de programa en
la posición "2", el cilindro de barrido ba-
ja. Gire durante un tiempo breve el ci-
lindro barredor.
è Coloque el interruptor de programa en
la posición "1" (marcha). El cilindro bar-
redor se eleva.
è Accione el pedal para levantar la tapa
contra partículas de suciedad gruesas y
mantenga apretado el pedal.
è Conduzca el aparato hacia atrás.
Figura 19
La la superficie de barrido forma un rectán-
gulo uniforme cuya anchura es de 20 a 30
mm.
Nota
La superficie de barrido no debe ser trape-
zoidal. En caso de que así sea avise al ser-
vicio técnico.
Nota
En el modo de funcionamiento básico la su-
perficie de barrido puede ser ajustada me-
diante una rueda manual.
è Abrir y cerrar el capó del aparato y ase-
gurarlo (fig.3).
Figura 20
Agrandar la superficie de barrido:
è Girar el tornillo de ajuste en el sentido
opuesto al de las agujas del reloj (+)
Agrandar la superficie de barrido:
è Gire el tornillo de ajuste en el sentido de
las agujas del reloj (-).
Nota
En el modo de funcionamiento "Power" la
superficie de barrido se reajusta automáti-
camente. Cuando se desgastan las cerdas,
esto se consigue con el alojamiento flotante
del cilindro barredor. Cuando se desgasten
mucho el cilindro barredor ha de cambiar-
se.
Ajustar y cambiar las cubrejuntas
è Deposite la máquina barredora sobre
una superficie plana.
è Coloque el interruptor de programa en
la posición "1" (marcha). El cilindro bar-
redor se eleva.
è Gire el interruptor de llave a la posición
"0" y saque lla llave.
è Asegurar el aparato contra el rodamien-
to con un calzo.
è Parar el freno de estacionamiento.
è Suelte los cierres rápidos de los revesti-
mientos laterales en ambos lados.
è Retire los revestimientos laterales.
Cubrejuntas frontal
è Afloje un poco las tuercas de fijación del
cubrejuntas frontal, desatornillarlas
para cambiarlas.
è Atornille el nuevo cubrejuntas y no
apriete todavía las tuercas.

35 - 40 mm
Figura 21
è Coloque los cubrejuntas.
è Ajustar la distancia del suelo al cubre-
juntas de modo que este se incline ha-
cia atrás con una marcha en inercia de
35 - 40mm.
è Coloque las tuercas.
Cubrejuntas trasero
è Ajustar la distancia del suelo al cubre-
juntas de modo que este se incline ha-
cia atrás con una marcha en inercia de
5 -10 mm.
è Cambiar en caso de desgaste.
è Desmonte el cilindro barredor.
è Desatornille las tuercas de fijación del
cubrejuntas trasero (2).
è Atornille un cubrejuntas nuevo.
Cubrejuntas laterales
è Afloje un poco las tuercas de fijación del
cubrejuntas lateral, desatorníllelas para
cambiarlas.
è Atornille el nuevo cubrejuntas y no
apriete todavía las tuercas.
è Desplazar la base con una magnitud de
1 -2 mm para ajustar la distancia del su-
elo.
‚
5 - 10 mm
