1 2
3
4

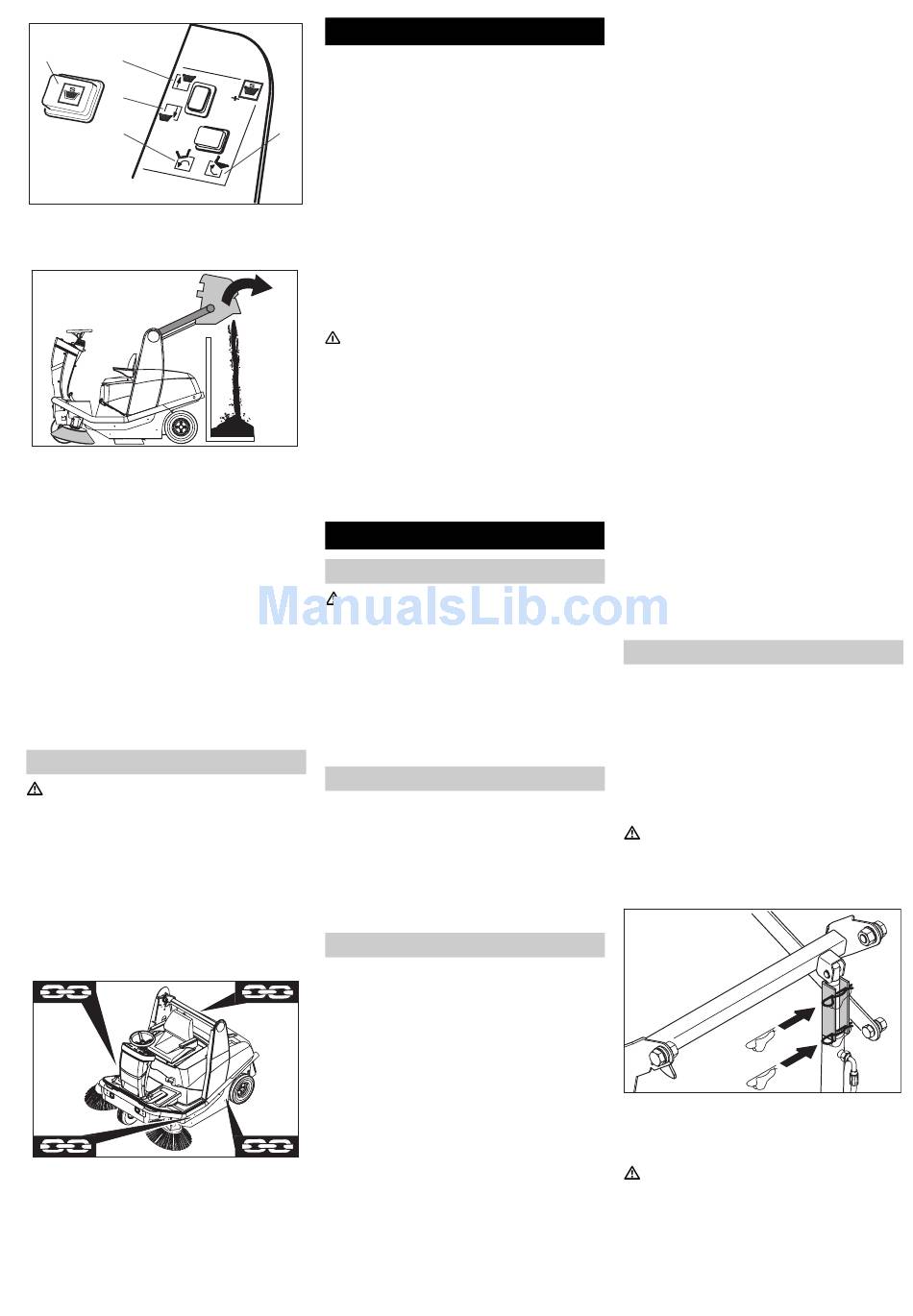

Bild 10
è Kehrgutbehälter anheben. Taster 1
(Bedienpult) und 2 gleichzeitig drücken.
Bild 11
Wenn die gewünschte Höhe erreicht ist:
è Kehrgutbehälter auskippen. Taster 1
(Bedienpult) und 5 gleichzeitig drücken.
è Kehrgutbehälter einkippen. Taster 1
(Bedienpult) und 4 gleichzeitig drücken.
è Kehrgutbehälter absenken. Taster 1
(Bedienpult) und 3 gleichzeitig drücken.
Hinweis
Der Behälter kann erst dann vollständig
eingefahren werden, wenn er vorher in sei-
ne Ausgangslage zurückgekippt wurde.
Auf dem Bedienpult leuchtet das Symbol
"Kehrgutbehälter nicht eingekippt" in die-
sem Fall rot.
Transport
Gefahr
Verletzungsgefahr! Das Gerät darf zum
Auf- und Abladen nur auf Steigungen bis zu
10% betrieben werden. Langsam fahren.
è Schlüsselschalter auf "0" drehen und
Schlüssel abziehen.
è Gerät an den Rädern mit Keilen si-
chern.
è Gerät mit Spanngurten oder Seilen si-
chern.
Bild 12
Hinweis
Markierungen für Befestigungsbereiche
am Grundrahmen beachten (Kettensymbo-
le).
12
Deutsch

Stilllegung

Wenn die Kehrmaschine über längere Zeit
nicht genutzt wird, bitte folgende Punkte
beachten:
è Kehrmaschine auf einer ebenen Fläche
abstellen.
5
è Programmschalter auf Stufe 1 (Fahren)
stellen. Kehrwalze und Seitenbesen
werden angehoben, um die Borsten
nicht zu beschädigen.
è Schlüsselschalter auf "0" drehen und
Schlüssel abziehen.
è Kehrmaschine gegen Wegrollen si-
chern.
è Kehrmaschine innen und außen reini-
gen.
Warnung
Beschädigungsgefahr durch eindringendes
Wasser! Gerät darf nicht mit einem Hoch-
druckreiniger abgestrahlt werden.
è Gerät an geschütztem und trockenem
Platz abstellen.
è Batterie abklemmen.
è Batterie laden und im Abstand von ca. 2
Monaten nachladen.

Pflege und Wartung

Innenreinigung des Gerätes
Gefahr
Verletzungsgefahr! Staubschutzmaske
und Schutzbrille tragen.
è Gerätehaube öffnen und sichern
(Bild 3).
è Gerät mit einem Lappen reinigen.
è Gerät mit Druckluft ausblasen.
è Gerätehaube schließen.
Aussenreinigung des Gerätes
è Gerät mit einem feuchten, in milder
Waschlauge getränktem Lappen reini-
gen.
Hinweis
Keine aggressiven Reinigungsmittel ver-
wenden.
Wartungsintervalle
Hinweis
Der Betriebsstundenzähler gibt den Zeit-
punkt der Wartungsintervalle an.
Wartung durch den Kunden
Wartung täglich:
è Kehrwalze und Seitenbesen auf Ver-
schleiß und eingewickelte Bänder prü-
fen.
è Funktion aller Bedienelemente prüfen.
Wartung wöchentlich:
è Flüssigkeitsstand der Batterie prüfen.
è Staubfilter des Kehrsystems prüfen.
è Dichtheit Hydraulikschläuche prüfen.
è Bewegliche Teile auf Leichtgängigkeit
prüfen.
è Dichtleisten im Kehrbereich auf Einstel-
lung und Verschleiß prüfen.
Wartung alle 100 Betriebsstunden:
è Sitzkontaktmatte auf Funktion prüfen.
è Spannung, Verschleiß und Funktion
der Antriebsriemen (Keilriemen und
Rundriemen) prüfen.
Wartung nach Verschleiß:
è Dichtleisten wechseln.
è Kehrwalze wechseln.
è Seitenbesen wechseln.
Beschreibung siehe Kapitel Wartungsar-
beiten.
Hinweis
Alle Service- und Wartungsarbeiten bei
Wartung durch den Kunden, müssen von
einer qualifizierten Fachkraft ausgeführt
werden. Bei Bedarf kann jederzeit ein Kär-
cher-Fachhändler hinzugezogen werden.
Wartung durch den Kundendienst
Wartung nach 20 Betriebsstunden:
è Erstinspektion durchführen.
Wartung alle 100 Betriebsstunden
Wartung alle 200 Betriebsstunden
Wartung alle 300 Betriebsstunden
Hinweis
Um Garantieansprüche zu wahren, müs-
sen während der Garantielaufzeit alle Ser-
vice- und Wartungsarbeiten vom
autorisierten Kärcher-Kundendienst ge-
mäß Wartungsheft durchgeführt werden.
Wartungsarbeiten
Vorbereitung:
è Kehrmaschine auf einer ebenen Fläche
abstellen.
è Schlüsselschalter auf "0" drehen und
Schlüssel abziehen.
è Not-Aus-Taster drücken.
Allgemeine Sicherheitshinweise
Gefahr
Verletzungsgefahr! Bei Arbeiten an der
Hochentleerung Kehrgutbehälter ganz an-
heben und sichern.
Bild 13
è Sicherungsstütze in die Kolbenstange
des Hubzylinders einsetzen und si-
chern.
Gefahr
Verletzungsgefahr! Vor sämtlichen War-
tungs- und Reparaturarbeiten Gerät ausrei-
chend abkühlen lassen.
