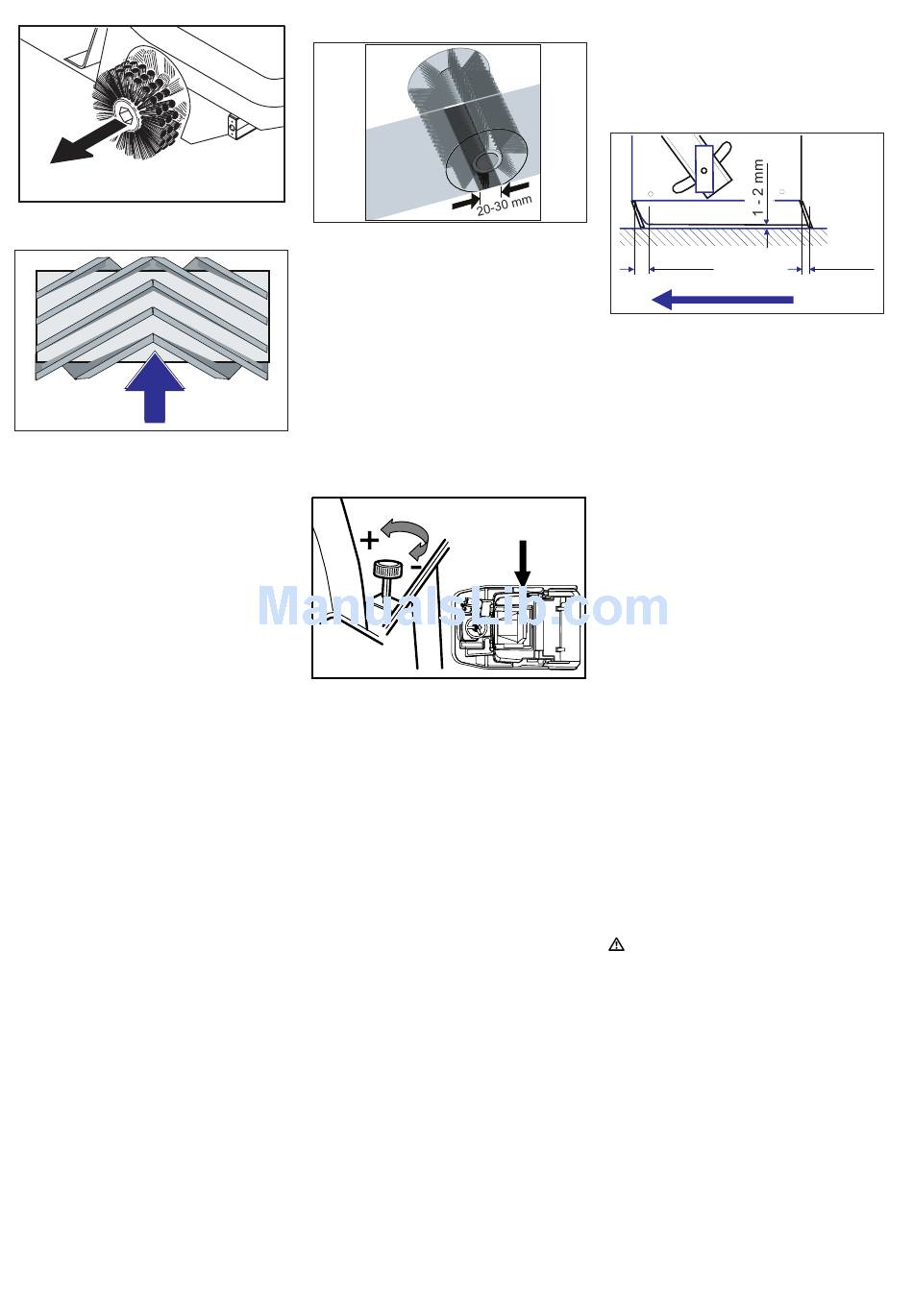

Figura 17
è Retirar o rolo-escova.
Figura 18
Posição de montagem do rolo-escova no
sentido de marcha
è Inserir o novo rolo-escova no comparti-
mento previsto para este fim e encaixar
sobre o pino de accionamento.
Aviso
Ao montar o novo rolo-escova, observar a
posição do conjunto de cerdas.
è Colocar a cobertura do rolo-escova.
è Encaixar a articulação de elevação
sobre o pino.
è Encaixar o suporte do rolo-escova
sobre o pino.
è Apertar novamente o parafuso no su-
porte do rolo-escova.
è Colocar e apertar firmemente os parafu-
sos de fixação da cobertura do rolo-
escova.
è Aparafusar a carenagem lateral.
Aviso
Após montar do novo rolo-escova é im-
prescindível ajustar a simetria da vassoura.
Verificar e ajustar a simetria do rolo-
escova.
Aviso
O aparelho deve encontrar-se no modo de
operação básico. A lâmpada de controlo da
tecla Power tem que estar apagada.
è Colocar o selector de programas em
posição 1 (marcha). As escovas laterais
e o rolo-escova serão elevados.
è Conduzir a vassoura mecânica a um
piso plano e liso visivelmente coberto
de pó ou cal.
è Colocar o selector de programa em es-
cala 2, o rolo-escova será baixado. De-
ixar rodas o rolo-escova por pouco
tempo.
è Colocar o selector de programas em
posição 1 (marcha). O rolo-escova será
elevado.
è Pisar o pedal para elevar a flap de suji-
dade grossa e mantê-lo premido.
è Deslocar o aparelho na marcha atrás.
Figura 19
A simetria da vassoura forma a um rectân-
gulo uniforme com uma largura entre 20 e
30 mm.
Aviso
A simetria da vassoura não pode ser trape-
zoidal. Se for o caso, contactar a assistên-
cia técnica.
Aviso
A simetria da vassoura pode ser ajustada
por meio de uma roda manual no modo de
operação básico.
è Abrir e fixar a tampa do aparelho (figura
3).
Figura 20
Aumentar a simetria da vassoura:
è Rodar o parafuso de ajuste contra o
sentido dos ponteiros do relógio (+).
Diminuir a simetria da vassoura:
è Rodar o parafuso de ajuste no sentido
dos ponteiros do relógio (-).
Aviso
A simetria da vassoura ajusta-se automati-
camente no modo de operação Power.
Para tal serve o apoio flutuante do rolo-
escova em caso de desgaste das cerdas.
Substituir o rolo-escova, se o desgaste for
demasiado forte.
Ajustar e substituir as réguas de ve-
dação
è Estacionar a vassoura mecânica sobre
uma superfície plana.
è Colocar o selector de programas em
posição 1 (marcha). O rolo-escova será
elevado.
è Girar o interruptor de chave para "0" e
retirar a chave.
è Proteger o aparelho com um calço con-
tra um deslocamento involuntário.
è Activar o travão de imobilização.
è Soltar os fechos rápidos das carena-
gens laterais em ambos os lados.
è Desmontar as carenagens laterais.
Régua de vedação frontal
è Afrouxar ligeiramente as porcas de fi-
xação da régua de vedação dianteira
(1); desaparafusar para a mudança.
è Aparafusar a nova régua de vedação,
mas ainda não apertar as porcas.

35 - 40 mm
Figura 21
è Ajustar a régua de vedação.
è Ajustar a distância da régua de vedação
ao piso de maneira que esta se vira
para trás, com um movimento de retar-
damento, de 35 - 40 mm.
è Apertar as porcas.
Régua de vedação traseira
è Ajustar a distância da régua de vedação
ao piso de maneira que esta se vira
para trás, com um movimento de retar-
damento, de 5 -10 mm.
è Substituir em caso de desgaste.
è Desmontar o rolo-escova.
è Desparafusar as porcas de fixação da
régua de vedação traseira (2).
è Aparafusar a nova régua de vedação.
Réguas de vedação laterais
è Afrouxar um pouco as porcas de fi-
xação da régua de vedação lateral; des-
aparafusar para a mudança.
è Aparafusar a nova régua de vedação,
mas ainda não apertar as porcas.
è Introduzir, por debaixo, um apoio com
uma espessura de 1 - 2 mm para ajustar
a distância ao piso.
è Endireitar a régua de vedação.
è Apertar as porcas.
è Aparafusar as carenagens laterais.
Trocar o filtro de pó
Perigo
Antes de trocar o filtro de pó, esvaziar o re-
cipiente de material varrido. Usar uma más-
cara de protecção contra poeiras ao
trabalhar no sistema de filtros. Observar as
prescrições de segurança sobre o manuse-
amento de poeiras finas.
è Levantar o recipiente de material varri-
do e virá-lo um pouco.
‚
5 - 10 mm
