zeństwa dot. obchodzenia się z drobnymi
pyłami.
è Podnieść nieco zbiornik na śmieci i
nieznacznie przechylić.

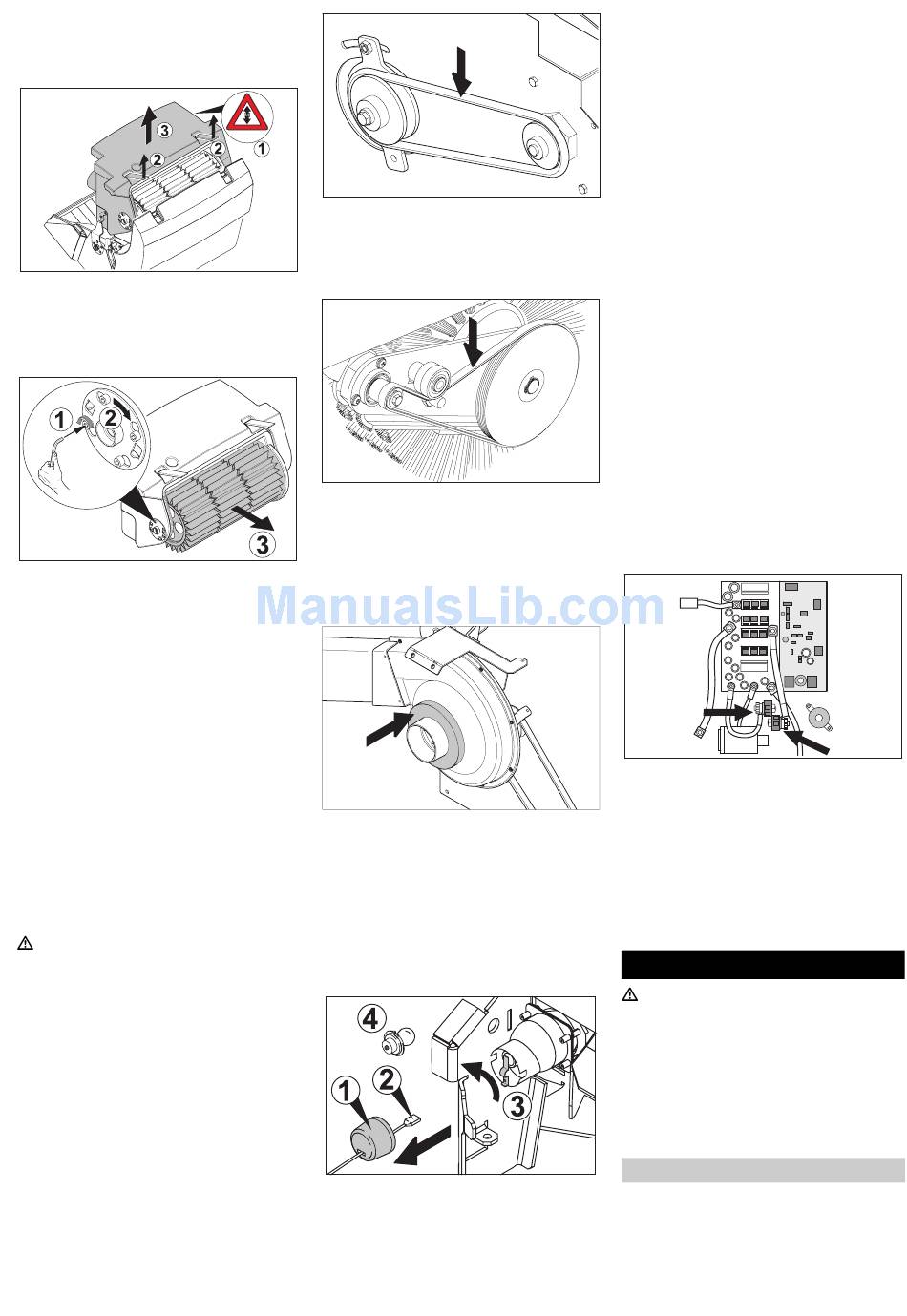

Rys. 22
è Odłączyć zasilanie silnika filtra (1).
è Otworzyć zamknięcia (2).
è Skrzynkę filtra przechylić nieco do tyłu i
wyjąć (3).
Rys. 23
è Poluzować mocowanie filtra (1), obrócić
(2) i wyjąć.
è Wyjąć filtr płytkowy (3).
è Włożyć nowy filtr.
è Po stronie napędu zatrzasnąć zabierak
w rowkach.
è Mocowanie filtra znowu zatrzasnąć i do-
kręcić śruby.
Wskazówka
Podczas montażu nowego filtra zwrócić
uwagę na to, by nie uszkodzić płytek.
Wymiana uszczelki skrzynki filtra
è Wyjąć uszczelkę skrzynki filtra z rowka
w masce urządzenia.
è Włożyć nową uszczelkę.
Sprawdzanie pasów napędowych
Niebezpieczeństwo
Po wyłączeniu silnik zatrzymuje się z opóź-
nieniem ok. 3 – 4 sekund. W tym czasie w
żadnym wypadku nie zbliżać się do obs-
zaru napędowego.
è Obrócić kluczyk zapłonowy w położenie
„0" i wyjąć go ze stacyjki.
è Otworzyć i zabezpieczyć pokrywę
urządzenia (rys. 3).
274
Polski
Rys. 24
è Sprawdzić pasek napędu (pasek
klinowy) dmuchawy ssącej pod kątem
naprężenia, zużycia i ewentualnych us-
zkodzeń.
Rys. 25
è Sprawdzić pasek napędu (pasek
klinowy) walca zamiatającego pod
kątem naprężenia, zużycia i ewentual-
nych uszkodzeń.
Sprawdzić mankiet uszczelniający
Rys. 26
è Regularnie sprawdzać, czy mankiet us-
zczelniający jest odpowiednio dopaso-
wany do dmuchawy ssącej.
Wymiana żarówki
è Obrócić kluczyk zapłonowy w położenie
„0" i wyjąć go ze stacyjki.
è Zdjąć szczotkę boczną.
Rys. 27
è Zdjąć osłonę bryzgową (1).
è Wyjąć wtyczkę (2).
è Odsunąć na bok blachę stykową (3).
è Wymontować uszkodzoną żarówkę (4).
è Zamontować nową żarówkę.
è Przysunąć blachę stykową.
è Włączyć wtyczkę.
è Nałożyć osłonę bryzgową.
è Przykręcić miotłę boczną.
Wymiana bezpieczników
Użytkownik może wymienić jedynie bez-
pieczniki samochodowe o następujących
wartościach:
– 7,5 A (F1) – Bezpiecznik modułu głowi-
ca-CPU.
– 20 A (F6) – Bezpiecznik modułu
osprzętu.
– 50 A (F5) – Bezpiecznik pompy hydrau-
licznej.
Układ sterowania jazdy/układ elektroniczny
jest wbudowany za osłoną przednią. W
przypadku konieczności wymiany bez-
piecznika należy zdjąć osłonę przednią.
è Odkręcić śruby po obu stronach osłony.
Wskazówka
Przyporządkowanie bezpieczników patrz
strona wewnętrzna osłony przedniej. Sto-
sować wyłącznie bezpieczniki o tej samej
wartości.
è Wymienić uszkodzone bezpieczniki.
è Ponownie nałożyć osłonę przednią.
Bezpieczniki biegunowe
F3
Rys. 28
è Wymienić uszkodzone bezpieczniki.
Wskazówka
Uszkodzone bezpieczniki biegunowe mogą
zostać wymienione jedynie przez autoryzo-
wany serwis firmy Kärcher albo przez au-
toryzowanego fachowca. Jeżeli
bezpieczniki te są uszkodzone, trzeba
sprawdzić warunki pracy i cały rozrząd.
Usterki
Niebezpieczeństwo
Ryzyko obrażeń. Przed rozpoczęciem ws-
zelkich prac na urządzeniu ustawić stacyjkę
w pozycji „0" i wyjąć kluczyk. Nacisnąć
wyłącznik awaryjny.
Przy usterkach, których nie można usunąć
przy pomocy bieżącej tabeli, należy
wezwać autoryzowany serwis.
Wskaźnik zakłóceń
Wskaźnik pokazuje obecne zakłócenia w
takcie 4-sekundowym (przykład:
– Zakłócenie funkcji jazdy F1/022
F2
