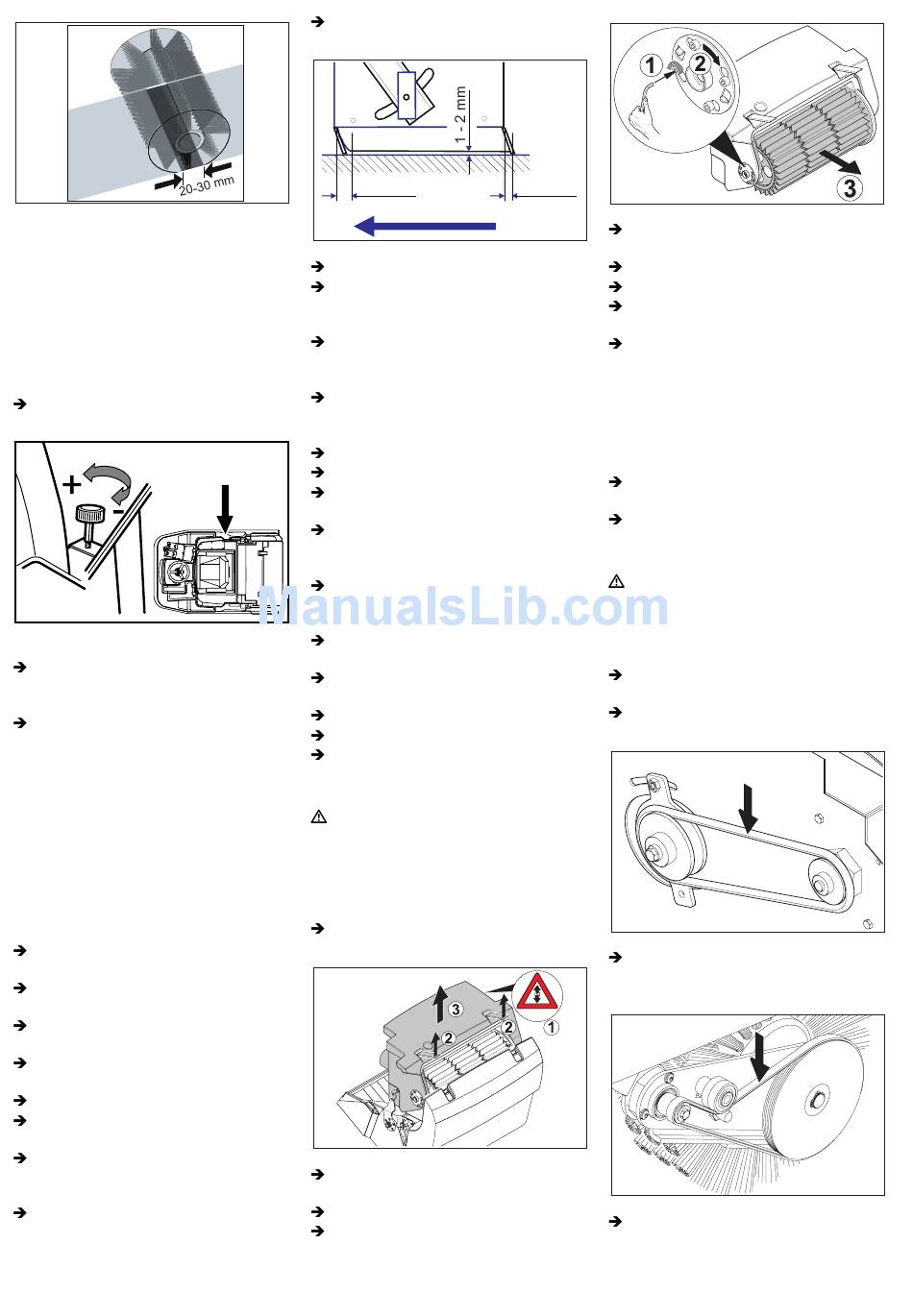

Kärcher KM 120/150 R Bp Operating Instructions Manual page 163

Resim 19
Süpürge aynasının biçimi, 20 - 30 mm
genişlikte, eşit oranda bir dörtgen oluşturur.
Not
Süpürge aynası trapez şeklinde
olmamalıdır. Bu durumda müşteri hizmetini
bilgilendirin.
Not
Süpürge aynası, temel çalışma şeklinde bir
el çarkı üzerinden ayarlanabilir.
Cihaz kapağını açın ve emniyet altına
alın (Resim 3).
Resim 20
Süpürge aynasının büyütülmesi:
Ayar vidasını saat istikametinin (+) tersi
yönünde çevirin.
Süpürge aynasının küçültülmesi:
Ayar vidasını saat istikameti (-) yönünde
çevirin.
Not
Power çalışma şeklinde süpürge aynası
otomatik olarak sonradan ayarlanır. Bu
duruma, fırçaların aşınmasında döner
silindirin yüzücü yatağıyla hedeflenir. Aşırı
düzeyde aşınma olursa döner silindir
değiştirilmelidir.
Sızdırmaz çıtaların ayarlanması ve
değiştirilmesi
Süpürme makinesini düz bir yüzeye
bırakın.
Program şalterini 1. kademeye (Sürüş)
getirin. Döner silindir kaldırılır.
Anahtar şalterini "0" konumuna getirin
ve anahtarı çıkartın.
Cihazı takozla kaymaya karşı emniyet
altına alın.
Park frenini kilitleyin.
Yan kaplamaların hızlı kilitlerini her iki
taraftan çözün.
Yan kaplamaları çıkartın.
Ön sızdırmaz çıta
Ön sızdırmaz çıtanın (1) sabitleme
somunlarını biraz çözün, değiştirmek
için sökün.
Yeni sızdırmaz çıtayı takın ve somunları
henüz sıkmayın.

35 - 40 mm
Resim 21
Sızdırmaz çıtayı hizalayın.
Sızdırmaz çıtanın zemin mesafesini, 35
- 40 mm'lik bir aşınmayal arkaya doğru
yatacak şekilde ayarlayın.
Somunları sıkın.
Arka sızdırmaz çıta
Sızdırmaz çıtanın zemin mesafesini, 5 -
10 mm'lik bir aşınmayal arkaya doğru
yatacak şekilde ayarlayın.
Aşındığında değiştirin.
Döner silindiri sökün.
Arka sızdırmaz çıtanın (2) sabitleme
somunlarını sökün.
Yeni sızdırmaz çıtayı takın.
Yan sızdırmaz çıtalar
Yan sızdırmaz çıtanın sabitleme
somunlarını biraz çözün, değiştirmek
için sökün.
Yeni sızdırmaz çıtayı takın ve somunları
henüz sıkmayın.
Zemin aralığını ayarlamak için, 1 - 2 mm
kalınlıktaki altlığa alta sokun.
Sızdırmaz çıtayı hizalayın.
Somunları sıkın.
Yan kaplamaları takın.
Toz filtresinin değiştirilmesi
Tehlike
Toz filtresinin değiştirilmesine başlamadan
önce süpürge haznesini boşaltın. Filtre
sisteminde çalışırken toz koruyucu maske
takın. İnce tozlarla uğraşırken güvenlik
talimatlarını dikkate alın.
Süpürme haznesini bir parça kaldırın ve
biraz yatırın.
Resim 22
Filtre motorunun akım beslemesini
ayırın (1).
Kilitleri açın (2).
Filtre kutusunu geriye yatırın ve çıkartın
(3).
‚
5 - 10 mm
Resim 23
Filtre tutucusunu çözün (1), çevirin (2)
ve dışarı çıkartın.
Disk filtresini dışarı çıkartın (3).
Yeni filtre yerleştirin.
Tahrik tarafındaki taşıyıcıda oluğa
oturtun.
Filtre tutucusunu tekrar oturtun ve
cıvataları sıkın.
Not
Yeni filtrenin takılmasında, disklerin
zararsız kalmasına dikkat edin.
Filtre kutusu contasının değiştirilmesi
Filtre kutusunun contasını cihaz
kapağındaki yivden sökün.
Yeni contayı yerleştirin.
Tahrik kayışının kontrolü
Tehlike
Motorun, durdurulduktan sonra yaklaşık 3 -
4 saniye ek çalışmaya ihtiyacı vardır. Bu
zaman aralığında mutlaka çalışma
bölgesinden uzak durun.
Anahtar şalterini "0" konumuna getirin
ve anahtarı çıkartın.
Cihaz kapağını açın ve emniyet altına
alın (Resim 3).
Resim 24
Emme fanının tahrik kayışına (V kayışı)
gerginlik, aşınma ve hasar kontrolü
yapın.
Resim 25
Döner silindirin tahrik kayışına (V
kayışı) gerginlik, aşınma ve hasar
kontrolü yapın.
163
Türkçe
