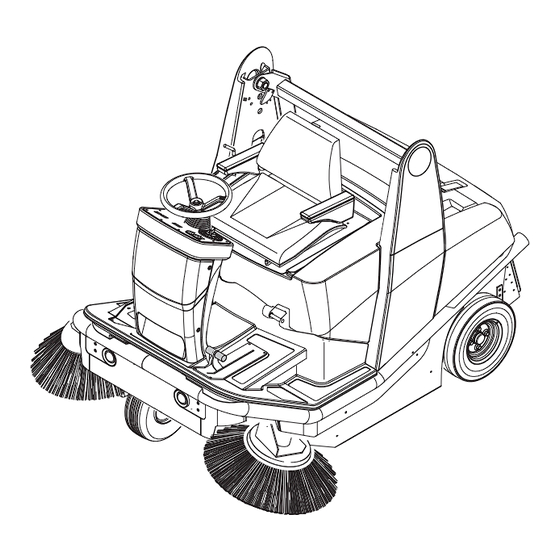

Kärcher KM 120/150 R Bp Pack User Manual
  1. Manuals
  2. Brands
  3. Kärcher Manuals
  4. Floor Machine
  5. KM 120/150 R Bp Pack
  6. User manual
Kärcher KM 120/150 R Bp Pack User Manual

Kärcher KM 120/150 R Bp Pack User Manual

Hide thumbs Also See for KM 120/150 R Bp Pack:
Table of Contents

  • Deutsch
    • Table of Contents
    • Bestimmungsgemäße Ver
    • Funktion de
    • Geräteelemente de
    • Vor Inbetriebnahme
    • Inbetriebnahme de
    • Bedienung de
    • Pflege und Wartung de
    • Garantie de

  • Español
    • Función es
    • Elementos del Aparato es
    • Antes de la Puesta en Mar-ES
    • Manejo es
    • Puesta en Marcha es
    • Almacenamiento del Aparato es
    • Cuidados y Mantenimiento es
    • Puesta Fuera de Servicio es
    • Transporte es
    • Accesorios es
    • Ayuda en Caso de Avería es
    • Datos Técnicos es
    • Declaración CE es
    • Garantía es

  • Dansk
    • Funktion da
    • Maskinelementer da
    • Inden Ibrugtagning
    • Betjening da
    • Ibrugtagning da
    • Opbevaring Af Maskinen
    • Pleje Og Vedligeholdelse
    • Transport da
    • Ud-Af-Drifttagning
    • Tilbehør da

  • Suomi
    • Turvaohjeet FI
    • Laitteen Osat FI
    • Ennen Käyttöönottoa FI
    • Hoito Ja Huolto FI
    • Koneen Säilytys FI
    • Käytön Lopettaminen FI
