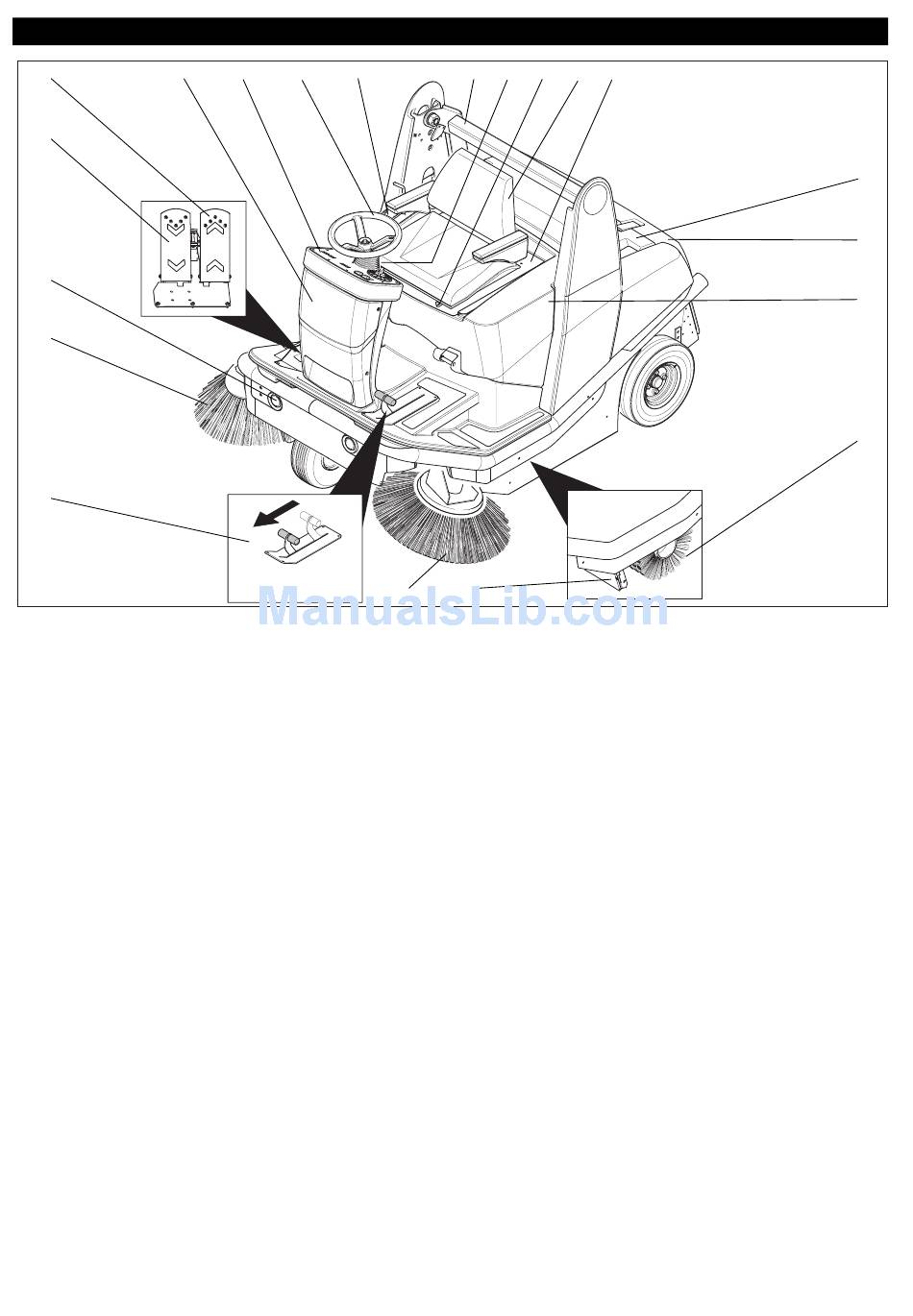

Figura 2
1 Unidad de mando depósito de barrido
2 volante
3 pupitre de mando
4 dispositivos de seguridad (detrás del re-
vestimiento frontal).
5 Avanzar el pedal del acelerador
6 Retroceder el pedal del acelerador
7 iluminación
8 Escoba lateral derecha
9 Escoba lateral izquierda (opcional)
10 Tapa contra partículas gruesas de su-
ciedad.
11 Levantar/bajar pedal de tapa contra
partículas gruesas de suciedad.
12 Alta descarga
13 Palanca de ajuste de volante
14 Palanca de ajuste de asiento
15 Asiento (con estera de contacto de
asiento)
16 Consola de asiento
17 Caja de filtro
18 Depósito de barrido
19 Capó del aparato
20 cilindro barredor

Elementos de mando y funcionamiento

3 2 1
9
12 13 14 15 16
10
17
18
19
20
