35 - 40 mm

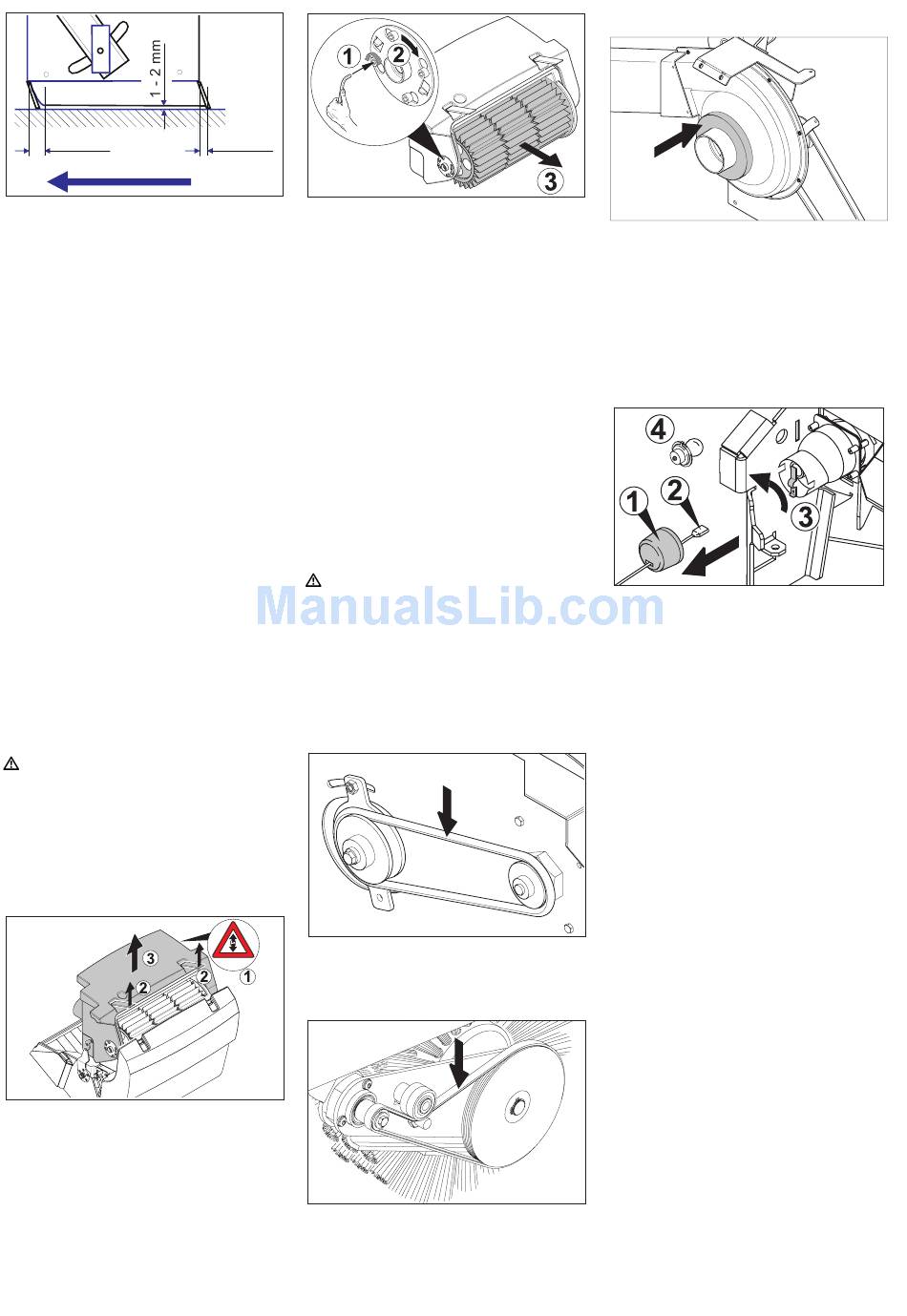

Fig. 21
è Juster tætningslisten.
è Indstil tætningslistens afstand til under-
laget, så den slæber 35 - 40 mm bagud.
è Spænd møtrikkerne.
Bageste tætningsliste
è Indstil tætningslistens afstand til under-
laget, så den slæber 5 -10 mm bagud.
è Skift tætningslisten ud, hvis den er slidt
ned.
è Afmonter fejevalsen.
è Skru fastgøreslesmøtrikkerne på den
bageste tætningsliste (2) ud.
è Skru en ny tætningsliste på.
Tætningslister i siden
è Løsn fastgørelsesmøtrikkerne på tæt-
ningslisterne i siden en smule. Ved uds-
kiftning skal de skrues helt ud.
è Skru en ny tætningsliste på. Spænd
ikke møtrikkerne fast endnu.
è Skub et 1 - 2 mm tykt underlag under for
at indstille afstanden til gulvet.
è Juster tætningslisten.
è Spænd møtrikkerne.
è Skru sidebeklædningerne på.
Udskiftning af støvfilter
Risiko
Tøm smudsbeholderen, inden støvfilteret
skiftes ud. Bær støvbeskyttelsesmaske ved
alle arbejder på filteranlægget. Overhold
sikkerhedsbestemmelserne vedrørende
håndtering af finstøv.
è Smudsbeholderen løftes et stykke og
vippes en lille smule.
Fig. 22
è Afbryd strømforsyningen til filtermoto-
ren (1).
è Åbn dækslerne (2).
è Filterkassen vippes let tilbage og tages
ud (3).
‚
5 - 10 mm
Fig. 23
è Løsn filterholderen (1), drej den (2) og
træk den ud.
è Tag lamelfilteret ud (3).
è Sæt et nyt filter i.
è Lad medbringerne gå i indgreb i noterne
på drivsiden.
è Sæt filterrengøringssystemet i indgreb
igen og spænd skruerne.
OBS
Pas på at lamellerne ikke bliver beskadiget,
når det nye filter sættes i.
Udskiftning af filterkassepakningen
è Tag filterkassens pakning ud af noten i
skærmen.
è Sæt en ny pakning i.
Kontrol af drivremmen
Risiko
Motoren har et efterløb på ca. 3 - 4 sekun-
der, efter at der er slukket for den. Det er
meget vigtigt at holde afstand til arbejdsom-
rådet i den tid.
è Drej tændingsnøglen om på "0" og træk
nøglen ud.
è Åbn skærmen og sørg for at sikre den
(fig. 3).
Fig. 24
è Kontroller drivrem og kilerem med hen-
blik på spænding, slitage og beskadigel-
se.
Fig. 25
è Kontroller drivrem og kilerem med hen-
blik på spænding, slitage og beskadigel-
se.
Kontroller tætningsmanchet
Fig. 26
è Tætningsmanchetten på sugeblæseren
bør regelmæssigt kontrolleres med hen-
syn til ordentligt tilpasning.
Udskiftning af pære
è Drej tændingsnøglen om på "0" og træk
nøglen ud.
è Fjern sidebørsten.
Fig. 27
è Fjern stænkskærmen (1).
è Træk stikket ud (2).
è Drej kontaktpladen til siden (3).
è Skru den defekte pære ud (4).
è Sæt en ny pære i.
è Drej kontaktpladen tilbage.
è Sæt stikket i.
è Sæt stænkskærmen på.
è Skru sidebørsten fast.
Udskiftning af sikringer
Kun motorkøretøjs-fladstiksikringerne må
udskiftes af operatøren med følgende vær-
dier:
– 7,5 A (F1) – Sikring Hoved-CPU-Modul.
– 20 A (F6) – Sikring tilbehørsmodul.
– 50 A (F5) – Sikring hydraulikpumpe.
Kørekontrollen/elektronikken er monteret
bag frontbeklædningen. Hvis der skal skif-
tes en sikring, skal frontbeklædningen ta-
ges af.
è Løsn skruerne i begge sider af beklæd-
ningen.
OBS
Sikringernes bestykning, se indersiden.
Brug kun sikringer med samme værdi.
è Udskift defekte sikringer.
è Sæt frontbeklædningen på igen.
