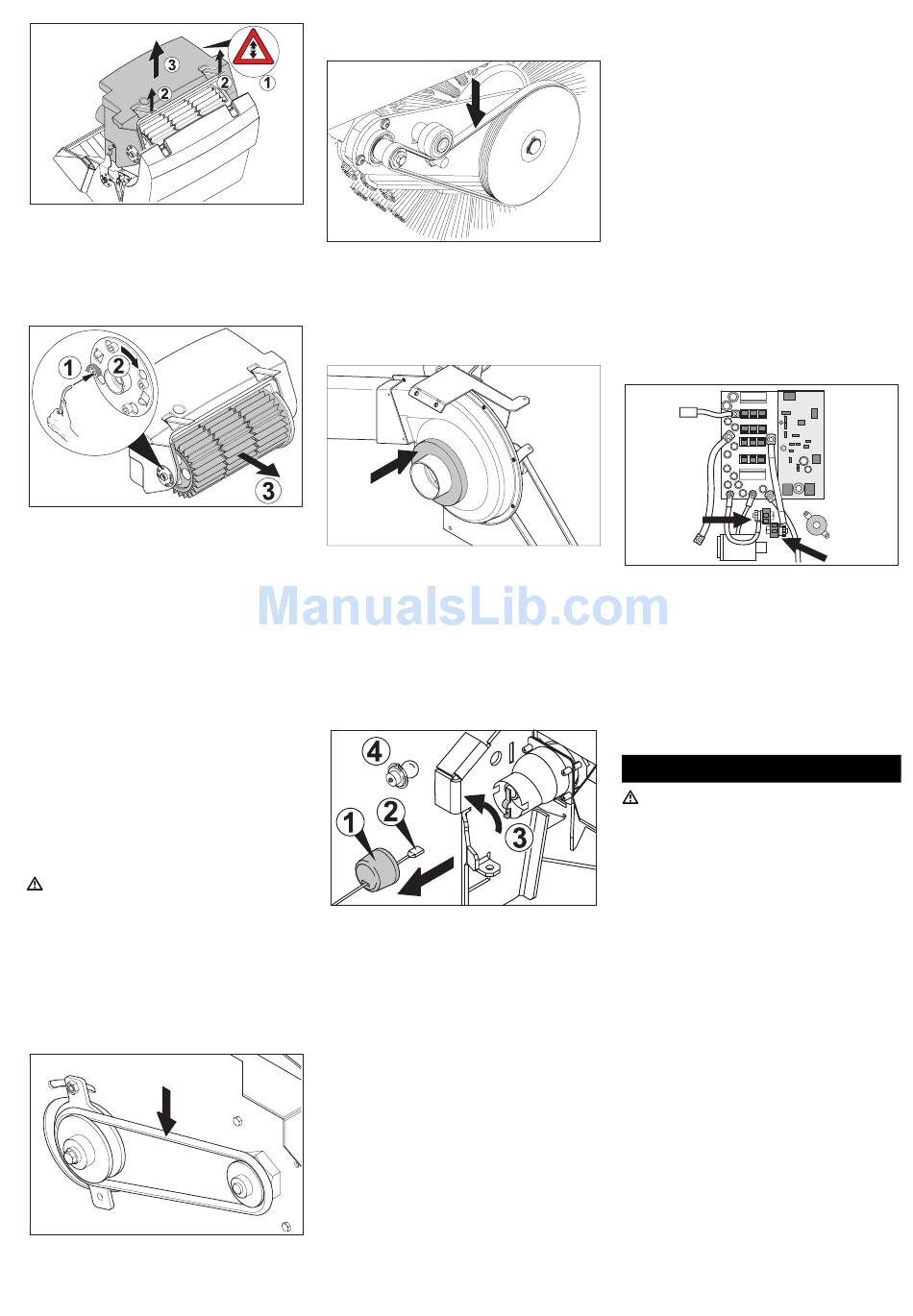

Figura 22
è Separar a alimentação de corrente do
motor do filtro (1).
è Abrir os fechos (2).
è Virar a caixa do filtro um pouco para trás
e retirá-lo.
Figura 23
è Soltar (1), rodar (2) e retirar o suporte
do filtro.
è Retirar o filtro de lamelas (3).
è Inserir o novo filtro.
è No lado do accionamento, deixar enga-
tar o arrastador na ranhura.
è Encaixar o suporte do filtro e apertar os
parafusos.
Aviso
Tomar cuidado para não danificar as lame-
las durante a montagem do novo filtro.
Substituir a junta na caixa do filtro
è Retirar a junta da caixa do filtro da ran-
hura na cobertura do aparelho.
è Colocar uma nova junta.
Verificar as correias de accionamento
Perigo
O motor precisa de um funcionamento por
inércia de aprox. 3 - 4 segundos depois da
sua paragem. Mantenha-se afastado da
zona de trabalho durante esse período.
è Girar o interruptor de chave para "0" e
retirar a chave.
è Abrir e fixar a tampa do aparelho (figura
3).
Figura 24
è Controlar a correia de accionamento
(correia trapezoidal) do aspirador-col-
126
Português
hedor a respeito de tensão, desgaste e
danos.
Figura 25
è Controlar a correia de accionamento
(correia trapezoidal) do rolo-escova a
respeito da tensão, desgaste e danos.
Verificar a guarnição de vedação
Figura 26
è Controlar regularmente se a guarnição
de vedação no aspirador-colhedor está
devidamente firme.
Mudar a lâmpada de incandescência
è Girar o interruptor de chave a "0" e reti-
rar a chave.
è Retirar as escovas laterais.
Figura 27
è Retirar a protecção contra salpicos (1).
è Tirar a ficha (2).
è Rodar a chapa de contacto para o lado
(3).
è Desmontar a lâmpada de incandescên-
cia defeituosa (4).
è Montar a nova lâmpada de incandes-
cência.
è Recolocar a chapa de contacto na po-
sição inicial.
è Ligar a ficha.
è Encaixar a protecção contra salpicos.
è Aparafusar as escovas laterais.
Substituir os fusíveis
O utilizador só pode substituir os fusíveis
de encaixe chatos para veículos com os se-
guintes valores:
– 7,5 A (F1) – fusível cabeça-CPU-modu-
lo.
– 20 A (F6) – fusível modulo acessório.
– 50 A (F5) – fusível modulo bomba do hi-
dráulico.
O comando de marcha / o sistema electró-
nico encontra-se atrás da carenagem fron-
tal. Retirar a carenagem frontal para trocar
fusíveis defeituosos.
è Soltar os parafusos nos dois lados da
carenagem.
Aviso
Ocupação dos fusíveis, vide lado interno da
carenagem frontal. Utilizar apenas fusíveis
com valores idénticos.
è Substituir os fusíveis defeituosos.
è Recolocar a carenagem frontal.
Fusível de pólos
F3
Figura 28
è Substituir os fusíveis defeituosos.
Aviso
Os fusíveis defeituosos só poderão ser tro-
cados pelo serviço de assistência técnica
da Kärcher ou um técnico autorizado. Se
estes fusíveis estiverem defeituosos, de-
verão ser verificadas as condições de utili-
zação e o inteiro comando.

Avarias

Perigo
Perigo de lesão. Antes de qualquer inter-
venção no aparelho, colocar o interruptor
de chave na posição "0" e retirar a chave.
Premir o botão de corte de emergência.
Em caso de avarias, que não possam ser
solucionadas com a ajuda desta tabela, de-
verá recorrer à Assistência Técnica.
