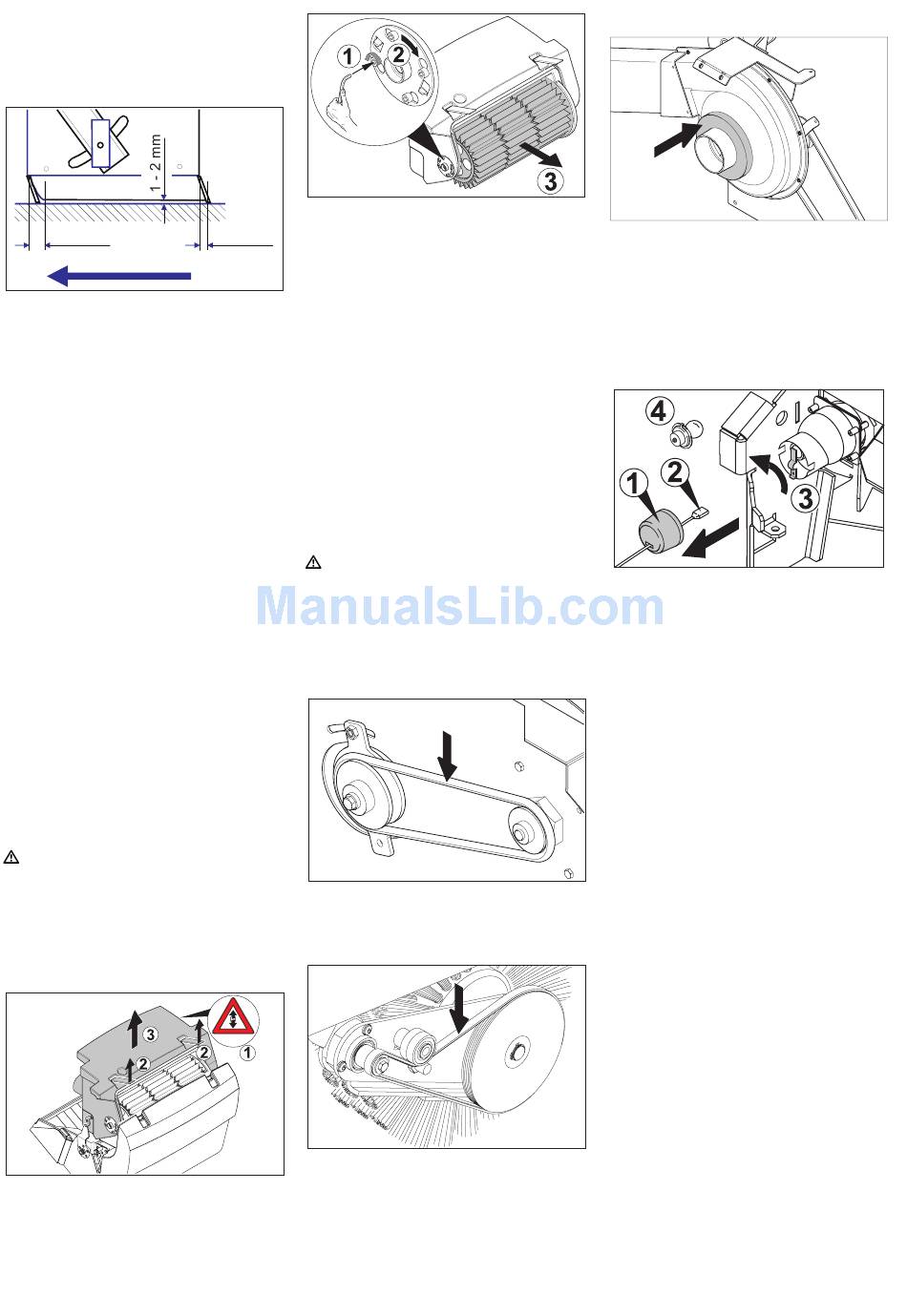

Främre tätningslist
è Lossa den främre tätningslistens (1)
fästmutter något, skruva av för utbyte.
è Skruva på en ny tätningslist men dra
inte ännu fast muttrarna för hårt.

35 - 40 mm
Bild 21
è Rikta in tätningslisten.
è Ställ in avståndet till golvet så att de
med en eftergång på 35 - 40 mm läggs
om bakåt.
è Dra fast muttrarna.
Bakre tätningslist
è Ställ in avståndet till golvet så att de
med en eftergång på 5 -10 mm läggs
om bakåt.
è Byt ut vid nedslitning.
è Montera av sopvalsen.
è Skruva ut den bakre tätningslistens (2)
fästmuttrar.
è Skruva på en ny tätningslist.
Tätningslister på sidan
è Lossa sidotätningslistens fästmutter nå-
got, skruva av för utbyte.
è Skruva på en ny tätningslist men dra
inte ännu fast muttrarna för hårt.
è Skjut in ett underlag på 1 -2 mm tjocklek
för att ställa in avståndet till golvet.
è Rikta in tätningslisten.
è Dra fast muttrarna.
è Skruva fast sidoinklädnaden.
Byta ut dammfilter
Fara
Töm sopbehållaren innan dammfiltret byts
ut. Bär dammskyddsmask vid arbeten på
filteranläggningen. Beakta säkerhetsföres-
krfterna för arbeten med fint damm.
è Lyft sopbehållaren lite grand och tippa
något.
Bild 22
è Avskilj nätförsörjning filtermotor (1).
è Öppna förslutningarna (2).
è Tippa filterlådan bakåt lite grand och ta
ur (3).
‚
Bild 23
è Lossa filterfästet (1), vrid (2) och dra ut.
5 - 10 mm
è Ta ut lamellfiltret (3).
è Sätt i ett nytt filter.
è Haka i griparen i spåret på drivningssi-
dan.
è Haka åter i filterrengöringen och dra fast
skruvarna.
Observera
Försäkra dig om att inga lameller tar skada
vid filterbytet.
Byta filterlådans packning
è Ta ut filterlådans packning ur spåret i
maskinhuven.
è Sätt i en ny packning.
Kontrollera drivremmen
Fara
Motorn behöver ca 3 - 4 sekunder eftergång
efter frånslagningen. Håll dig borta från dri-
vningsområdet under denna tidsperiod.
è Vrid nyckelomkopplaren till "0" och dra
ut nyckeln.
è Öppna maskinhuven och säkra (bild 3).
Bild 24
è Kontrollera uppsugningens drivrem (kil-
rem) med avseende på spänning, neds-
litning och skador.
Bild 25
è Kontrollera sopvalsens drivrem (kilrem)
med avseende på spänning, nedslitning
och skador.
Kontrollera tätningsmanschetten
Bild 26
è Kontrollera regelbundet tätningsman-
schetten med avseende på korrekt sits.
Byta ut glödlampa
è Vrid nyckelomkopplaren till "0" och dra
ut nyckeln.
è Ta bort sidoborstarna.
Bild 27
è Ta bort sprutskyddet (1).
è Dra ur stickkontakten (2).
è Vrid kontaktplåten åt sidan (3).
è Ta bort den defekta glödlampan (4).
è Sätt i en ny glödlampa.
è Vrid tillbaka kontaktplåten.
è Stick in nätkontakten.
è Stick på sprutskyddet.
è Skruva fast sidoborstarna.
Byta ut säkringar
Användaren får endast byta ut plattsä-
kringarna med följande värden:
– 7,5 A (F1) – säkring huvud-CPU-Modul.
– 20 A (F6) – säkring tillbehörsmodul.
– 50 A (F5) – säkring hydraulikpump.
Styrningen/elektroniken är inbyggd bakom
frontinklädnaden. Om en säkring ska bytas
ut måste frontinklädnaden tas av.
è Lossa skruvarna på inklädnadens båda
sidor.
Observera
För säkringarnas beläggning se insidan av
frontinklädnaden. Använd bara säkringar
med lika säkringsvärde.
è Byt ut defekta säkringar.
è Sätt åter på frontinklädnaden.
