è Irrota sivuverhous.
è Löysää rengasmutterit.

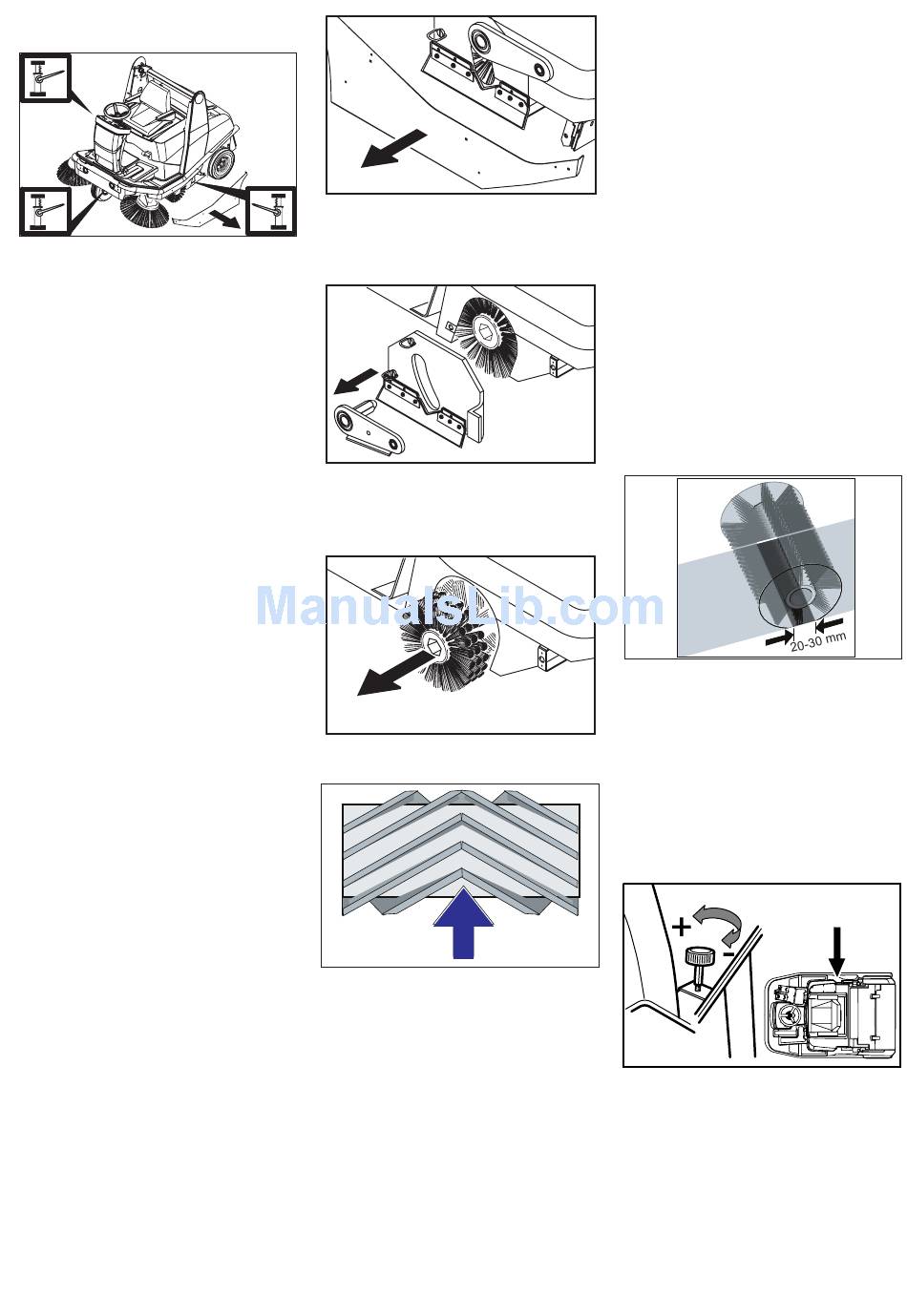

Kuva 14
è Aseta tunkki etu- tai takapyörän vastaa-
vaan kiinnityskohtaan.
è Nosta laite tunkilla.
è Poista rengasmutterit.
è Irrota rengas.
è Aseta vaihtopyörä paikoilleen.
è Kierrä rengasmutterit päälle.
è Laske laite tunkilla.
è Kiristä rengasmutterit.
è Ruuvaa sivuverhous kiinni.
Ohje
Käytä sopivaa tavallista tunkkia.
Sivuharjan tarkastus
è Aseta ohjelmakytkin asentoon 1 (Ajami-
nen). Sivuharja nostetaan.
è Tarkasta sivuharja.
Ohje
Sivuharjan kelluvan laakeroinnin ansiosta
lakaisupeili säätyy automaattisesti, kun la-
kaisupeilien harjakset ovat kuluneet. Jos
kuluminen on liian voimakasta, on vaih-
dettava sivuharja uuteen.
Sivuharjan vaihto
è Löysää alapuolen kiinnitysmutterit (3
kpl).
è Liitä sivuharja vääntiön päälle ja ruuvaa
se kiinni.
Lakaisutelan tarkastus
è Pysäytä lakaisukone tasaiselle pinnalle.
è Aseta ohjelmakytkin asentoon 1 (Ajami-
nen). Lakaisutela nostetaan.
è Kierrä avainkytkin asentoon "0" ja vedä
avain irti.
è Varmista kiilalla, että laite pysyy paikoil-
laan.
è Poista nauhat tai narut lakaisutelasta.
Lakaisutelan vaihto
Vaihto on tarpeen, jos lakaisutulos huono-
nee silmin nähden harjasten kulumisen
myötä.
è Pysäytä lakaisukone tasaiselle pinnalle.
è Aseta ohjelmakytkin asentoon 1 (Ajami-
nen). Lakaisutela nostetaan.
è Kierrä avainkytkin asentoon "0" ja vedä
avain irti.
è Varmista kiilalla, että laite pysyy paikoil-
laan.
è Avaa oikean sivuverhouksen pikakiin-
nittimet.
234
Suomi
Kuva 15
è Irrota sivuverhous.
è Kierrä ruuvi ulos lakaisutelan vipuvarre-
sta.
Kuva 16
è Vedä lakaisutelan vipuvarsi irti.
è Irrota nostotangosto tapista.
è Avaa pikakiinnittimet ja irrota suojus.
Kuva 17
è Poista lakaisutela.
Kuva 18
Lakaisutelan asennuspaikka ajosuuntaan
è Työnnä uusi lakaisutela lakaisutelalaa-
tikkoon ja liitä se käyttötappiin.
Ohje
Huomioi uuden lakaisutelan asennuksessa
harjassarjan paikka.
è Asenna lakaisutelan suojus.
è Liitä nostotangosto tappiin.
è Liitä lakaisutelakiinnitin tappiin.
è Kiristä jälleen lakaisutelakiinnittimen ru-
uvi.
è Aseta lakaisutelan suojuksen kiinnitys-
ruuvit paikoilleen ja kiristä ne.
è Ruuvaa sivuverhous kiinni.
Ohje
Uuden lakaisutelan asennuksen jälkeen la-
kaisupeili on säädettävä uudelleen.
Lakaisutelan lakaisupeilin tarkastus ja
säätö
Ohje
Laitteen on oltava tällöin peruskäyttömuo-
dossa. Tehopainikkeen merkkivalo ei saa
palaa.
è Aseta ohjelmakytkin asentoon 1 (Ajami-
nen). Lakaisutela ja sivuharjat noste-
taan.
è Aja lakaisukone tasaisella ja sileälle
pohjalle, joka on selvästi pölyn tai liidun
peittämä.
è Aseta ohjelmakytkin asentoon 2, lakais-
utela laskeutuu alas. Anna telan pyöriä
vähän aikaa.
è Aseta ohjelmakytkin asentoon 1 (Ajami-
nen). Lakaisutela nostetaan.
è Paina poljinta karkealikaläpän nostami-
sta varten ja pidä poljin painettuna.
è Aja laite taaksepäin pois.
Kuva 19
Lakaisupeilin muoto muodostaa tasaisen
suorakulman, joka on 20 - 30 mm leveä.
Ohje
Lakaisupeili ei saa olla puolisuunnikkaan
muotoinen. Tässä tapauksessa on otettava
yhteyttä asiakaspalveluun.
Ohje
Peruskäyttömuodossa lakaisupeili voidaan
säätää käsipyörällä.
è Avaa ja varmista laitekupu (kuva 3).
Kuva 20
Lakaisupeilin suurentaminen:
è kierrä säätöruuvi vastapäivään (+).
Lakaisupeilin pienentäminen:
è kierrä säätöruuvi myötäpäivään (-).
Ohje
Tehokäyttömuodossa lakaisupeili säätyy
automaattisesti. Tämä saavutetaan lakais-
utelan kelluvalla laakeroinnilla harjasten ku-
lumisessa. Jos kuluminen on liian
voimakasta, on vaihdettava lakaisutela uu-
teen.
