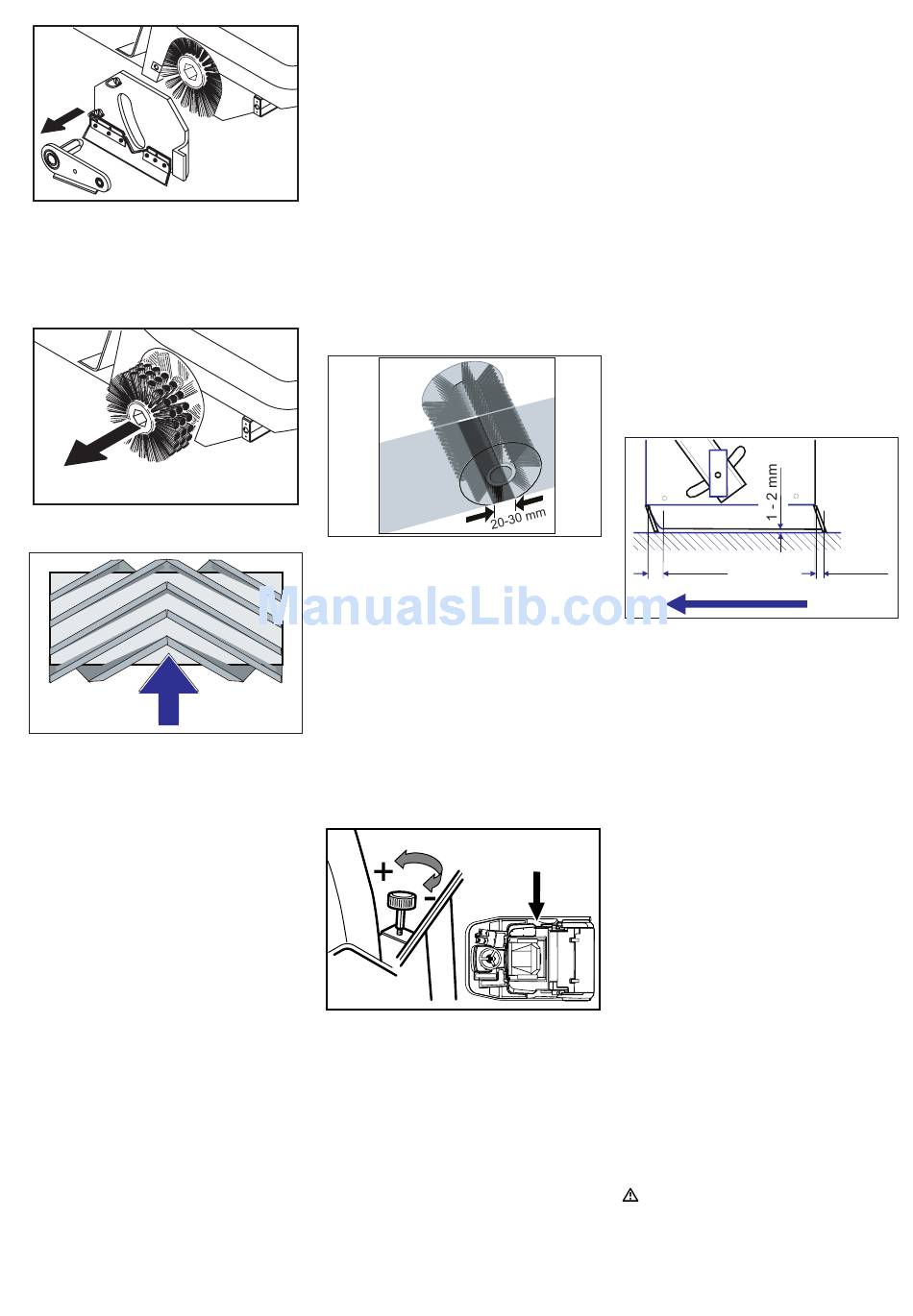

Figure 16
è Déposer le dispositif de basculement de
la brosse rotative.
è Ôter le dispositif de relevage de l'axe.
è Desserrer les attaches et retirer l'habil-
lage.
Figure 17
è Extraire la brosse rotative.
Figure 18
Positionner la brosse rotative dans le sens
de la marche.
è Pousser la brosse rotative dans son
support et l'enclencher sur les tenons
d'entraînement.
Remarque
Veiller au bon positionnement de la brosser
lors du montage.
è Monter le cache de la brosse.
è Remonter le dispositif de relevage sur
l'axe.
è Remonter la fixation de la brosse sur
l'axe.
è Resserrer la vis de la fixation de la bros-
se rotative.
è Remonter et resserrer les vis du cache
de la brosse rotative.
è Fixer l'habillage latéral.
Remarque
Après le montage de la nouvelle brosse ro-
tative, il convient de régler à nouveau la tra-
ce de balayage.
Contrôler et régler la trace de balayage
Remarque
La machine doit être en mode de
fonctionnement de base. Le témoin de con-
50
Français
trôle de la touche POWER ne doit pas être
allumé.
è Régler le commutateur de programmes
sur 1 (déplacement). Les balais latéraux
et la brosse rotative sont relevés.
è Déplacer la balayeuse sur un sol plan et
lisse, recouvert de poussière ou de
craie.
è Positionner le commutateur de pro-
grammes sur le niveau 2, la brosse ro-
tative est abaissée. Laisser tourner la
brosser rotative quelques secondes.
è Régler le commutateur de programmes
sur 1 (déplacement). La brosse rotative
est relevée.
è Maintenir la pédale d'actionnement de
la trappe à gros déchets enfoncée.
è Déplacer le véhicule en marche arrière.
Figure 19
La trace de balayage doit former un rec-
tangle régulier d'une largeur de 20 à 30
mm.
Remarque
La trace de balayage ne doit pas avoir la
forme d'un trapèze. Dans le cas contraire,
prendre contact avec le service après-ven-
te.
Remarque
En mode de fonctionnement de base, une
vis réglable permet de modifier la trace de
balayage.
è Ouvrir le capot et fixer la béquille (figure
3).
Figure 20
Agrandir la trace de balayage :
è Tourner la vis de réglage dans le sens
contraire des aiguilles d'une montre (+).
Réduire la trace de balayage :
è Tourner la vis de réglage dans le sens
des aiguilles d'une montre (-).
Remarque
En mode de fonctionnement intensif (PO-
WER), la trace de balayage est réglée au-
tomatiquement. Ce réglage est effectuée
en fonction de l'usure des crins grâce aux fi-
xations flottantes. En cas d'usure trop im-
portante, il convient de changer la brosse
rotative.
Régler et remplacer les baguettes
d'étanchéité
è Garer la balayeuse sur une surface pla-
ne.
è Régler le commutateur de programmes
sur 1 (déplacement). La brosse rotative
est relevée.
è Positionner l'interrupteur à clé sur "0" et
retirer la clé.
è Sécuriser le véhicule à l'aide de cales
afin qu'il ne puisse rouler.
è Serrer le frein de stationnement.
è Ôter les attaches des habillages la-
téraux sur les deux côtés.
è Déposer les habillages latéraux.
Baguette d'étanchéité avant
è Desserrer les boulons de la baguette
d'étanchéité avant (1) puis les dévisser
pour procéder à l'échange.
è Fixer la nouvelle baguette à l'aide des
boulons sans les serrer.

35 - 40 mm
Figure 21
è Orienter la baguette d'étanchéité.
è Régler la baguette avant de sorte qu'el-
le s'incurve et présente une traîne de 35
à 40 mm.
è Serrer les boulons.
Baguette d'étanchéité arrière
è Régler la baguette arrière de sorte
qu'elle s'incurve et présente une traîne
de 5 à 10 mm.
è La remplacer en cas d'usure.
è Démonter la brosse rotative.
è Dévisser les boulons de la baguette
d'étanchéité arrière (2).
è Fixer la nouvelle baguette d'étanchéité.
Baguettes d'étanchéité latérales
è Desserrer les boulons des baguettes
d'étanchéité latérales puis les dévisser
pour procéder à l'échange.
è Fixer la nouvelle baguette à l'aide des
boulons sans les serrer.
è Insérer une cale d'épaisseur de 1-2 mm
afin de régler l'écartement avec le sol.
è Orienter la baguette d'étanchéité.
è Serrer les boulons.
è Fixer les habillages latéraux.
Remplacer le filtre à poussières
Danger
Vider le bac à poussières avant de procé-
der au remplacement du filtre. Porter un
masque de protection pour effectuer des
travaux de maintenance sur le système de
‚
5 - 10 mm
