Emerson Fisher Fieldvue DVC6030f Instruction Manual page 24

DVC6000f Series
TYPE
CERTIFICATE
1
DVC60x0F
DVC60x0FS
(x = 1,2,3)
IECEx
DVC6005F
DVC60x5
(x = 1,2,3)
1-10

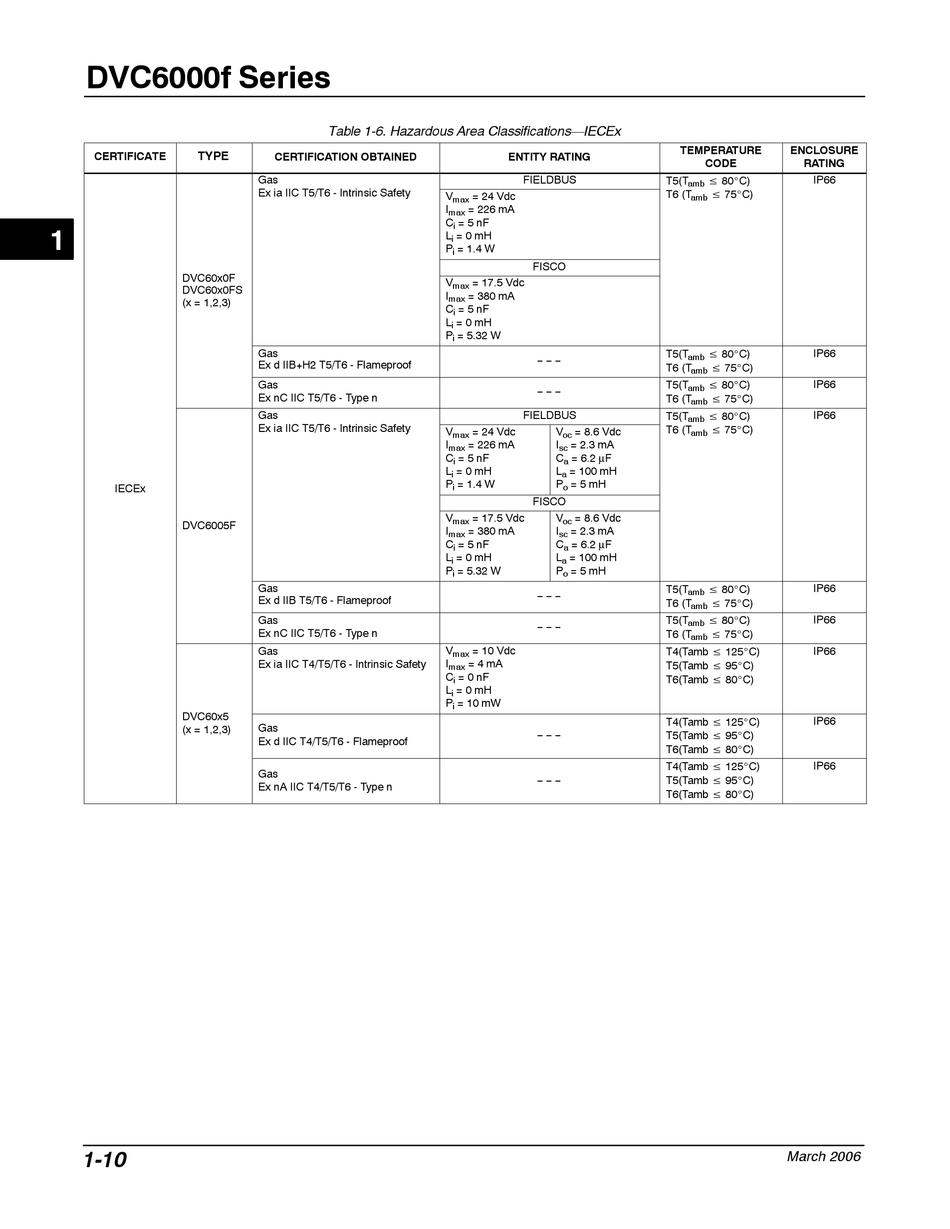

Table 1-6. Hazardous Area Classifications—IECEx
CERTIFICATION OBTAINED
Gas
Ex ia IIC T5/T6 - Intrinsic Safety
Gas
Ex d IIB+H2 T5/T6 - Flameproof
Gas
Ex nC IIC T5/T6 - Type n
Gas
Ex ia IIC T5/T6 - Intrinsic Safety
Gas
Ex d IIB T5/T6 - Flameproof
Gas
Ex nC IIC T5/T6 - Type n
Gas
Ex ia IIC T4/T5/T6 - Intrinsic Safety
Gas
Ex d IIC T4/T5/T6 - Flameproof
Gas
Ex nA IIC T4/T5/T6 - Type n
ENTITY RATING
FIELDBUS
V = 24 Vdc
max
I = 226 mA
max
C = 5 nF
i
L = 0 mH
i
P = 1.4 W
i
FISCO
V = 17.5 Vdc
max
I = 380 mA
max
C = 5 nF
i
L = 0 mH
i
P = 5.32 W
i
− − −
− − −
FIELDBUS
V = 24 Vdc V = 8.6 Vdc
max oc
I = 226 mA I = 2.3 mA
max sc
C = 5 nF C = 6.2 µF
i a
L = 0 mH L = 100 mH
i a
P = 1.4 W P = 5 mH
i o
FISCO
V = 17.5 Vdc V = 8.6 Vdc
max oc
I = 380 mA I = 2.3 mA
max sc
C = 5 nF C = 6.2 µF
i a
L = 0 mH L = 100 mH
i a
P = 5.32 W P = 5 mH
i o
− − −
− − −
V = 10 Vdc
max
I = 4 mA
max
C = 0 nF
i
L = 0 mH
i
P = 10 mW
i
− − −
− − −
TEMPERATURE ENCLOSURE
CODE RATING
IP66
T5(T v 80_C)
amb
T6 (T v 75_C)
amb
IP66
T5(T v 80_C)
amb
T6 (T v 75_C)
amb
T5(T v 80_C) IP66
amb
T6 (T v 75_C)
amb
T5(T v 80_C) IP66
amb
T6 (T v 75_C)
amb
IP66
T5(T v 80_C)
amb
T6 (T v 75_C)
amb
T5(T v 80_C) IP66
amb
T6 (T v 75_C)
amb
IP66
T4(Tamb v 125_C)
T5(Tamb v 95_C)
T6(Tamb v 80_C)
IP66
T4(Tamb v 125_C)
T5(Tamb v 95_C)
T6(Tamb v 80_C)
IP66
T4(Tamb v 125_C)
T5(Tamb v 95_C)
T6(Tamb v 80_C)
March 2006
