ES

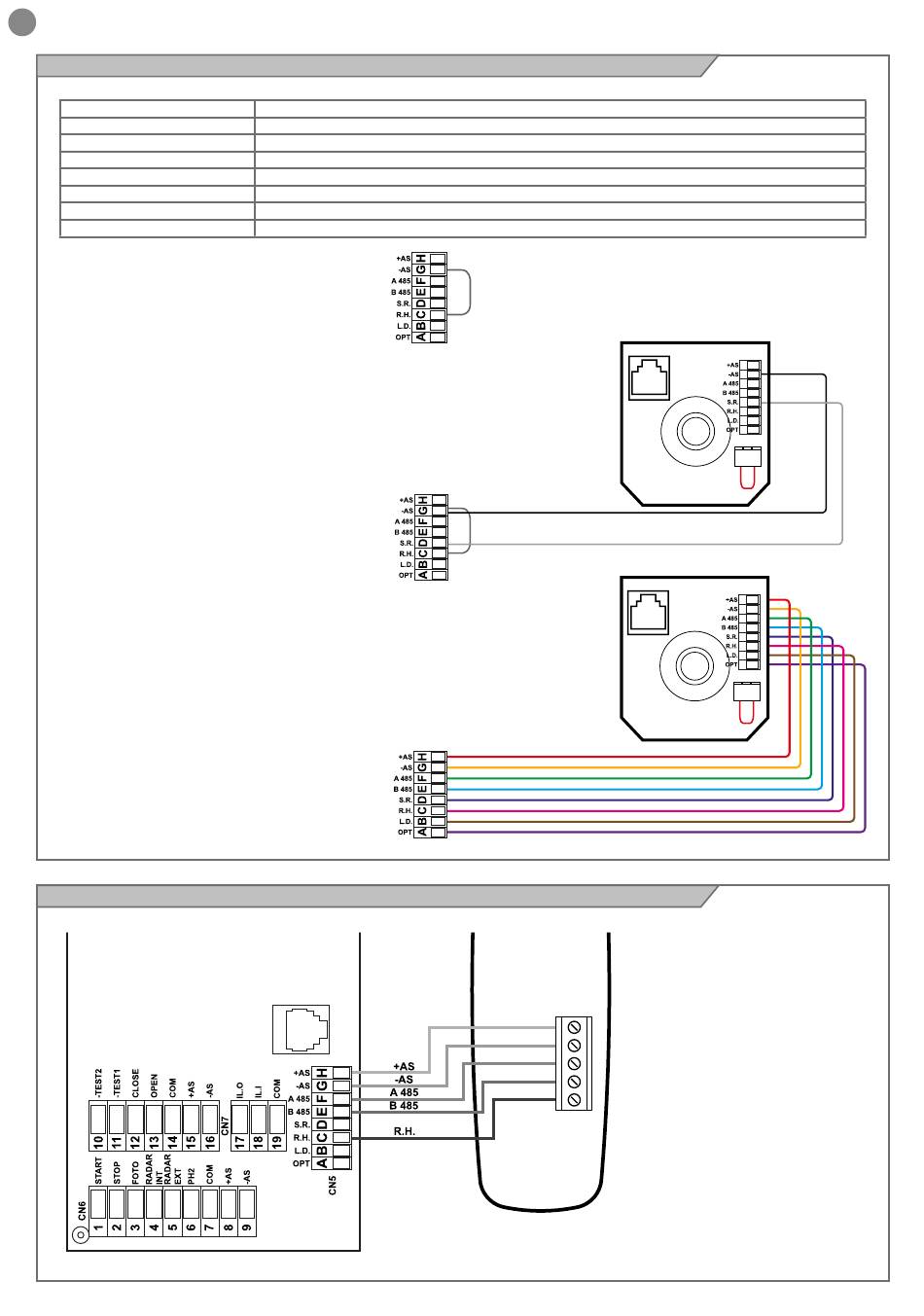

9.7 - Ejemplo de conexión selector manual SMNPAE
+AS
-AS
A 485
B 485
S.R.
R.H.
L.D.
OPT
1) - Sin selector manual o con selector de radio
SEL3
En el caso de que no se quiera el selector manual es obligatorio
realizar un puente en el conector CN5 entre la conexión -AS y R.H.
2) - Con selector manual 2 cables
Con la conexión solo con 2 cables se pierde: indicación luminosa
led de errores, reset hardware, conexión del terminal EASY2.
3) - Con selector completo
Instalación recomendada.
9.8 - Ejemplo de conexión selector SEL1 y SEL2
96
Positivo alimentación selector
Negativo alimentación selector
Conexión para programador EASY
Conexión para programador EASY
Selector rotatorio
Restablecimiento
Led de indicación de error
Opcional (no utilizado)
