FR
Pour la préparation du couvercle, il est nécessaire de :

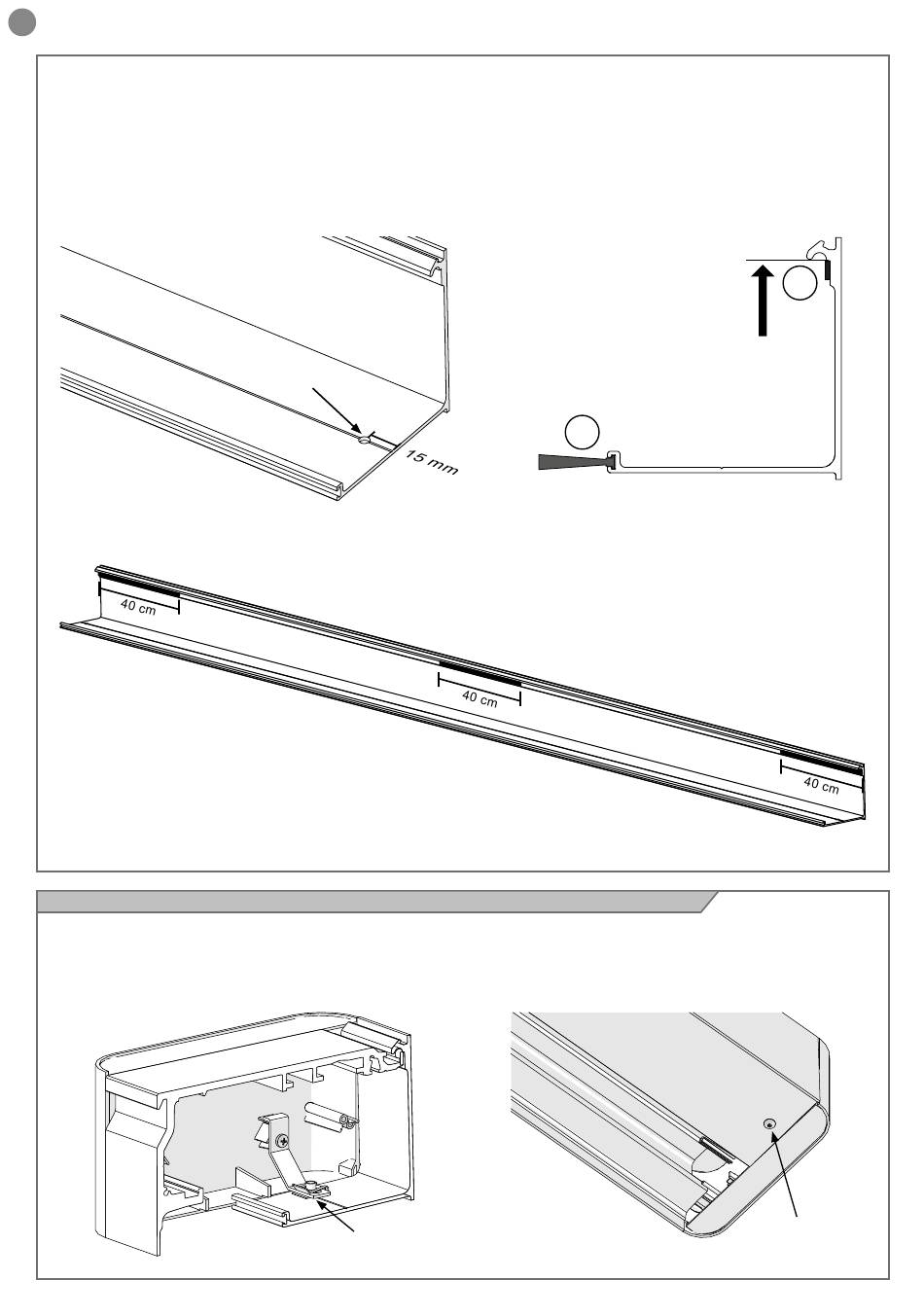

Percer des trous pour les vis de fixation aux couvercles FIG.
1 :
Percer deux trous Ø5,5 aux deux extrémités du panneau, à 15
mm du bord.
Application d'un joint anti-vibration (A) et de la brosse (B) FIG.

8.4 - Blocage du panneau de couverture

Le blocage du panneau doit être effectué aux extrémités de la
poutre. Au niveau du trou du panneau, il y a le clip métallique ancré
au couvercle latéral ; si le clip n'est pas aligné avec le trou de la
126
FIG. 1
Ø 5,5
Clip M5 de
fixation
2 :
Insérer la brosse "B" dans son siège, en la faisant glisser jusqu' à
l'extrémité de la couverture.
Le joint anti-vibration (A) doit être placé aux extrémités et au centre
de la couverture, en tronçons d'environ 40 cm de long (Fig.3).
Aligner le joint sur le profil comme illustré à la Fig.2.
B
FIG. 3
poutre, le déplacer jusqu'à obtenir le bon alignement. Insérer la vis
M5x10 TB et la visser jusqu'au blocage complet.
FIG. 2
A
Vis de
fixation
