7.3 - Raccordement du vantail à la courroie de transmission
Installer la courroie en l'insérant entre la poulie du moteur et la
poulie de renvoi. Les deux extrémités de la courroie qui doivent
être jointes doivent se trouver sur la branche inférieure.
Une fois les deux extrémités jointes, connecter la plaque de
jonction au chariot du vantail dans la position indiquée dans la
section "cotes d'installation - vues de dessus et de face" en
fonction du type de vantail à installer.

7.4 - Tension de la courroie

Pour tendre la courroie, procéder d'abord en desserrant les deux
vis "A" puis tendre en serrant la vis "B" jusqu'à ce que la cote
de contrôle prédéfinie indiquée dans le tableau ci-dessous soit
Ltr
longueur
poutre (m)
jusqu'à 2,9 m
de 2,9 m à 6 m
plus de 6 m
B
A
Lc Lm
mesure de longueur de ressort
contrôle de la correspondante
tension (mm) (mm)
30 mm 25,5 mm
29 mm 24,5 mm
28 mm 23,5 mm

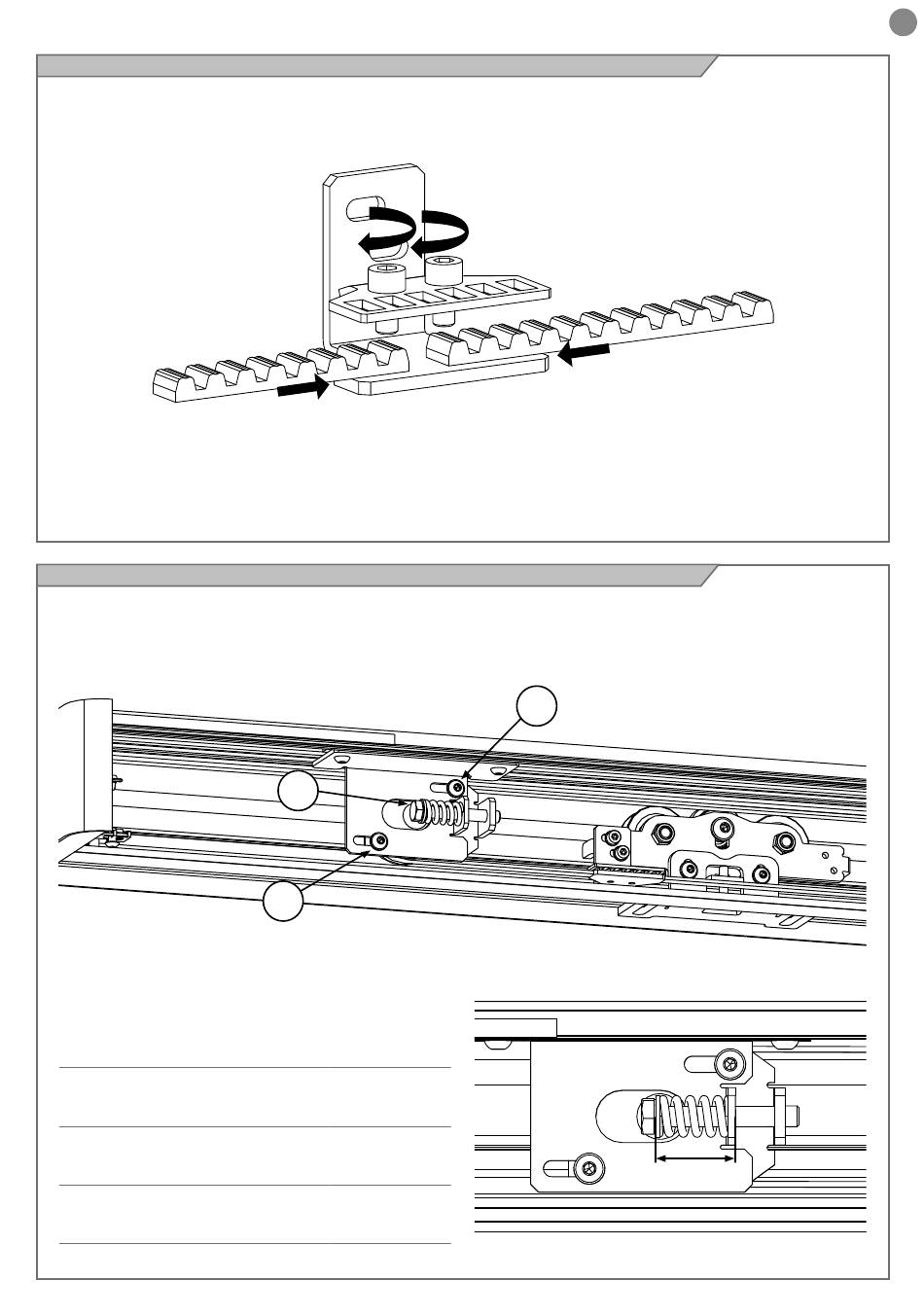

Pour faire la jonction entre les deux extrémités, utiliser les étriers
prévus à cet effet et procéder comme indiqué dans la figure ci-
dessous.
N.B. : Dans le cas d'une porte à double vantail, avant de
connecter le deuxième vantail à la courroie, il est nécessaire
de tendre la courroie (voir la section "tension de la courroie").
atteinte, en fonction de la longueur de la poutre, puis serrer à
nouveau les deux vis "A".
A
Lc
