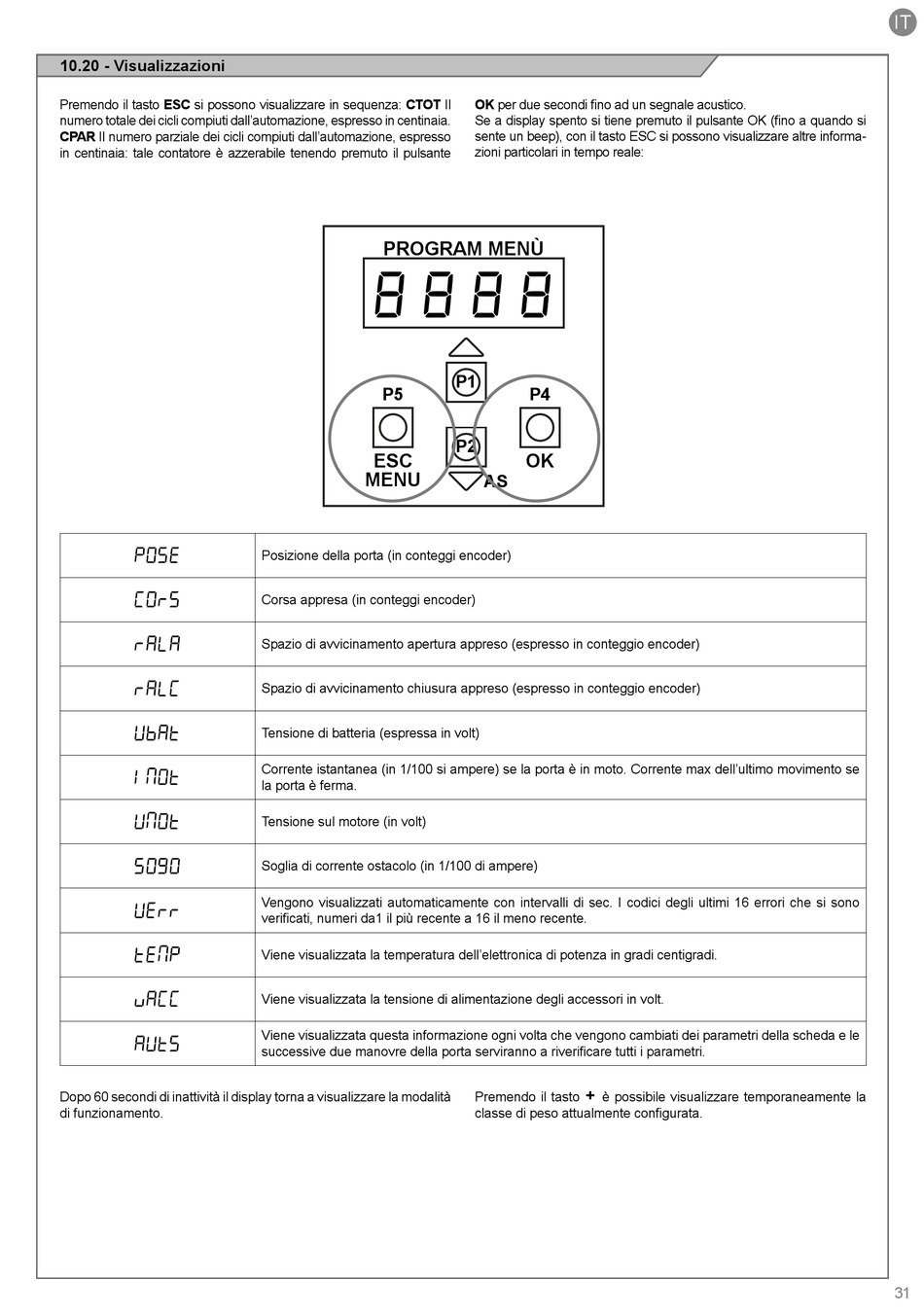

Key Automation LEV3301L Instructions And Warnings For Installation And Use page 31

10.20 - Visualizzazioni
Premendo il tasto ESC si possono visualizzare in sequenza: CTOT Il
numero totale dei cicli compiuti dall'automazione, espresso in centinaia.
CPAR Il numero parziale dei cicli compiuti dall'automazione, espresso
in centinaia: tale contatore è azzerabile tenendo premuto il pulsante
POSE
CORS
RALA
RALC
UBAT
n
IMOT
n
UMOT
SOGO
UERR
n
TEMP
VACC
AUTS
Dopo 60 secondi di inattività il display torna a visualizzare la modalità
di funzionamento.
PROGRAM MENÙ
P5
ESC
MENU
Posizione della porta (in conteggi encoder)
Corsa appresa (in conteggi encoder)
Spazio di avvicinamento apertura appreso (espresso in conteggio encoder)
Spazio di avvicinamento chiusura appreso (espresso in conteggio encoder)
Tensione di batteria (espressa in volt)
Corrente istantanea (in 1/100 si ampere) se la porta è in moto. Corrente max dell'ultimo movimento se
la porta è ferma.
Tensione sul motore (in volt)
Soglia di corrente ostacolo (in 1/100 di ampere)
Vengono visualizzati automaticamente con intervalli di sec. I codici degli ultimi 16 errori che si sono
verificati, numeri da1 il più recente a 16 il meno recente.
Viene visualizzata la temperatura dell'elettronica di potenza in gradi centigradi.
Viene visualizzata la tensione di alimentazione degli accessori in volt.
Viene visualizzata questa informazione ogni volta che vengono cambiati dei parametri della scheda e le
successive due manovre della porta serviranno a riverificare tutti i parametri.
OK per due secondi fino ad un segnale acustico.
Se a display spento si tiene premuto il pulsante OK (fino a quando si
sente un beep), con il tasto ESC si possono visualizzare altre informa-
zioni particolari in tempo reale:
P1
P4
P2
OK
AS
+
Premendo il tasto è possibile visualizzare temporaneamente la
classe di peso attualmente configurata.
IT
31
