Fijar finalmente los patines con los respectivos tornillos M6x14 TE.
Para las cotas de colocación del patín respecto a la hoja consulte

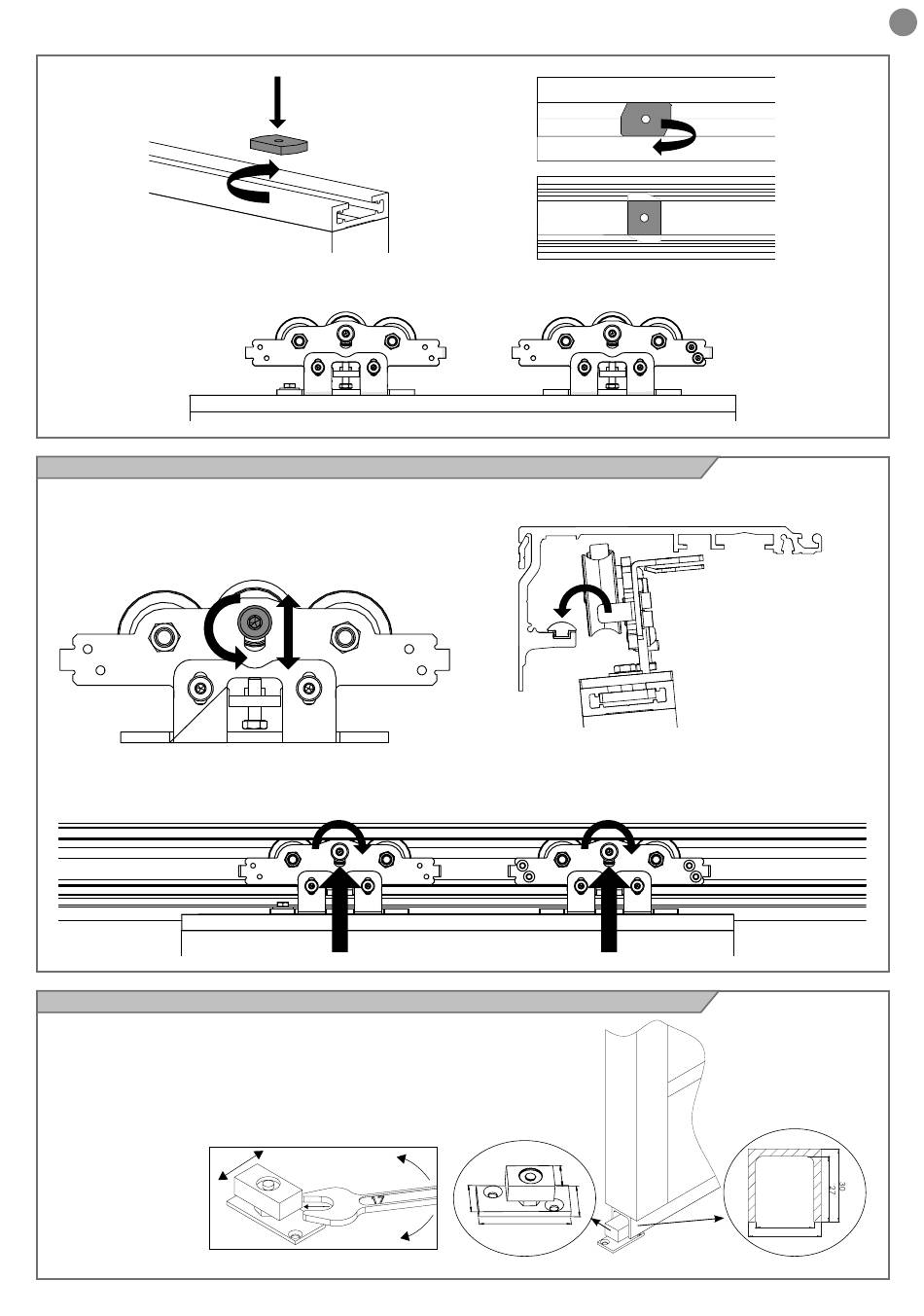

6.4 - Introducción de la hoja en la viga
Antes de introducir la hoja en la viga es necesario que las
ruedas anti-descarrilamiento estén libres y no estén presentes
las abrazaderas de anclaje de la correa. Afloje luego los tornillos
indicados en la figura de abajo y remueva las eventuales
abrazaderas de anclaje de la correa presentes.
Una vez enganchada la hoja en la viga, empuje hacia arriba las
ruedas anti-descarrilamiento y bloquéelas.
6.5 - Fijación de la guía en el suelo y del guiador de deslizamiento
Tras haber regulado las hojas, fije la guía en el suelo. La posición
de la guía se determina de la posición lineal vertical de las hojas.
La posición correcta del bloque de teflón se obtiene cuando está
al ras con la parte posterior de la hoja en posición cerrada. Fije el
guiador en el suelo utilizando tacos y tornillos adecuados.
la las tablas de la sección "cotas de instalación" en función del tipo
de hoja a instalar.
En este punto es posible enganchar la hoja en la viga.
NOTA Se recomienda
descarrilamiento directamente en contacto con la parte
superior del perfil de la viga, sino dejar aproximadamente
0,5÷1 mm de juego entre la rueda y la viga.
PERNO CON BLOQUE
DE TEFLÓN PA024
23
30
27
69
no bloquear la rueda
GUÍA EN EL
SUELO PA021
24
30
ES
anti-
