FR

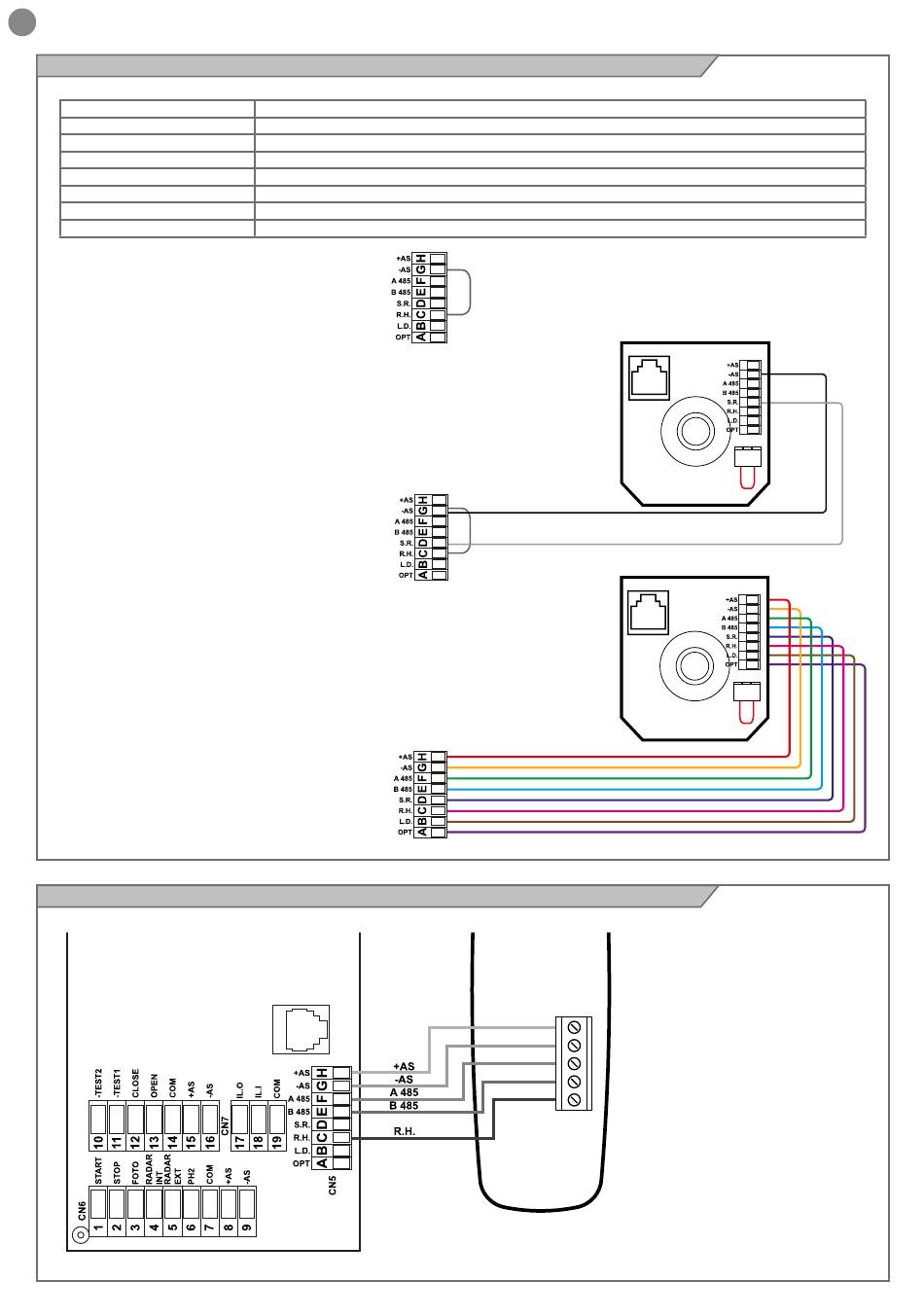

9.7 - Exemple de connexion du sélecteur manuel SMNPAE
+AS
-AS
A 485
B 485
S.R.
R.H.
L.D.
OPT
1) - Sans sélecteur manuel ou avec sélecteur
radio SEL3
Si l'on ne veut pas le sélecteur manuel, il est obligatoire de réaliser
un pont sur le connecteur CN5 entre la connexion -AS et R.H.
2) - Avec sélecteur manuel à 2 fils
Avec la connexion à 2 fils seulement, on perd : voyant lumineux led
d'erreur, réinitialisation du matériel, connexion du terminal EASY2.
3) - Avec sélecteur complet
Installation conseillée.
9.8 - Exemple de connexion des sélecteurs SEL1 et SEL2
132
Positif alimentation sélecteur
Négatif alimentation sélecteur
Connexion pour programmateur EASY
Connexion pour programmateur EASY
Sélecteur rotatif
Réinitialiser
LED de signal d'erreur
En option (non utilisé)
