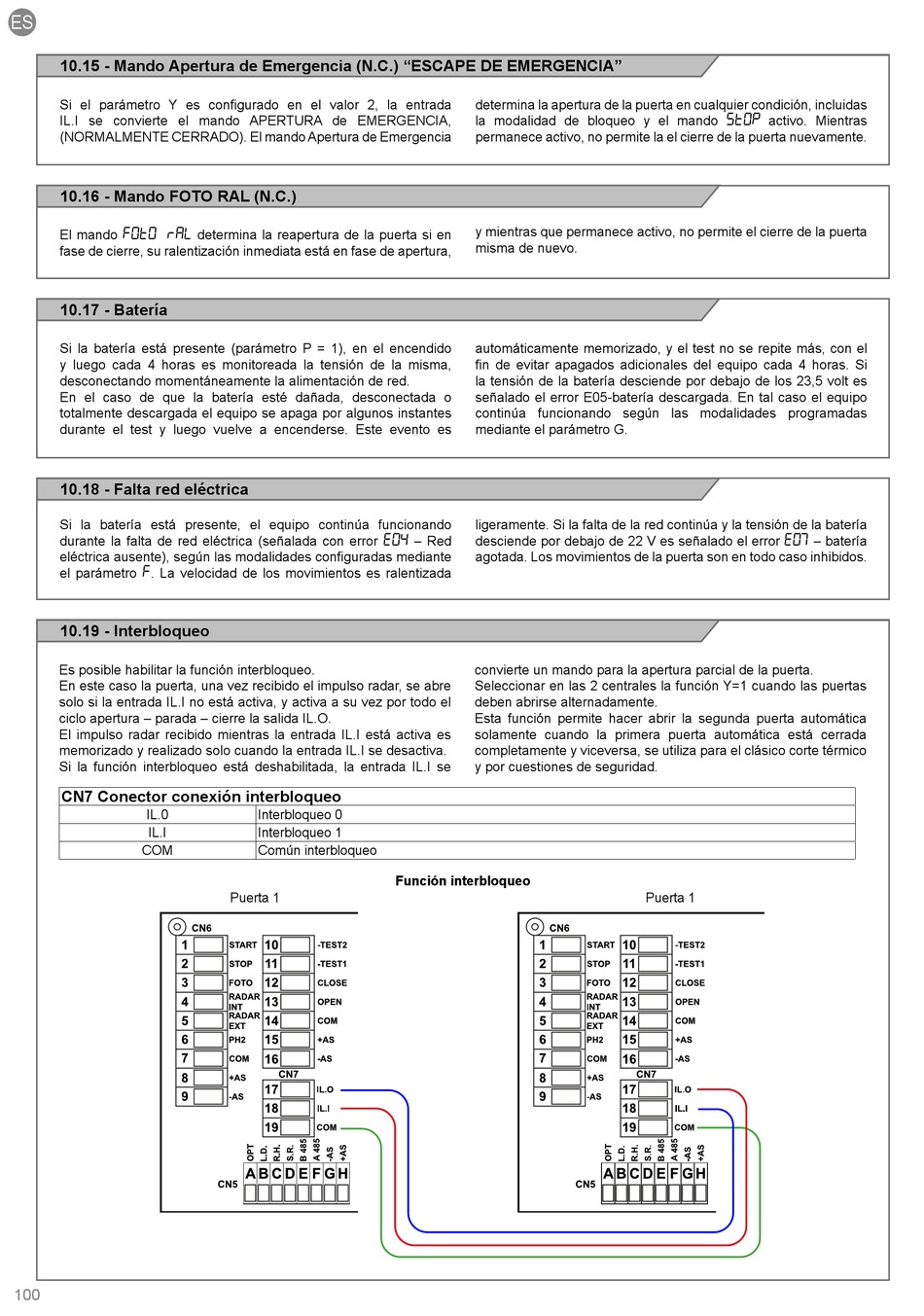

Key Automation LEV3301L Instructions And Warnings For Installation And Use page 100

ES
10.15 - Mando Apertura de Emergencia (N.C.) "ESCAPE DE EMERGENCIA"
Si el parámetro Y es configurado en el valor 2, la entrada
IL.I se convierte el mando APERTURA de EMERGENCIA,
(NORMALMENTE CERRADO). El mando Apertura de Emergencia
10.16 - Mando FOTO RAL (N.C.)
FOTO RAL
El mando
fase de cierre, su ralentización inmediata está en fase de apertura,
10.17 - Batería
Si la batería está presente (parámetro P = 1), en el encendido
y luego cada 4 horas es monitoreada la tensión de la misma,
desconectando momentáneamente la alimentación de red.
En el caso de que la batería esté dañada, desconectada o
totalmente descargada el equipo se apaga por algunos instantes
durante el test y luego vuelve a encenderse. Este evento es
10.18 - Falta red eléctrica
Si la batería está presente, el equipo continúa funcionando
durante la falta de red eléctrica (señalada con error
eléctrica ausente), según las modalidades configuradas mediante
F
el parámetro . La velocidad de los movimientos es ralentizada
10.19 - Interbloqueo
Es posible habilitar la función interbloqueo.
En este caso la puerta, una vez recibido el impulso radar, se abre
solo si la entrada IL.I no está activa, y activa a su vez por todo el
ciclo apertura – parada – cierre la salida IL.O.
El impulso radar recibido mientras la entrada IL.I está activa es
memorizado y realizado solo cuando la entrada IL.I se desactiva.
Si la función interbloqueo está deshabilitada, la entrada IL.I se
CN7 Conector conexión interbloqueo
IL.0
IL.I
COM
100
determina la reapertura de la puerta si en
Interbloqueo 0
Interbloqueo 1
Común interbloqueo
Puerta 1
determina la apertura de la puerta en cualquier condición, incluidas
la modalidad de bloqueo y el mando
permanece activo, no permite la el cierre de la puerta nuevamente.
y mientras que permanece activo, no permite el cierre de la puerta
misma de nuevo.
automáticamente memorizado, y el test no se repite más, con el
fin de evitar apagados adicionales del equipo cada 4 horas. Si
la tensión de la batería desciende por debajo de los 23,5 volt es
señalado el error E05-batería descargada. En tal caso el equipo
continúa funcionando según las modalidades programadas
mediante el parámetro G.
ligeramente. Si la falta de la red continúa y la tensión de la batería
E04
– Red desciende por debajo de 22 V es señalado el error
agotada. Los movimientos de la puerta son en todo caso inhibidos.
convierte un mando para la apertura parcial de la puerta.
Seleccionar en las 2 centrales la función Y=1 cuando las puertas
deben abrirse alternadamente.
Esta función permite hacer abrir la segunda puerta automática
solamente cuando la primera puerta automática está cerrada
completamente y viceversa, se utiliza para el clásico corte térmico
y por cuestiones de seguridad.
Función interbloqueo
STOP
activo. Mientras
E07
– batería
Puerta 1
