IT
Per la preparazione del coperchio sono necessari:

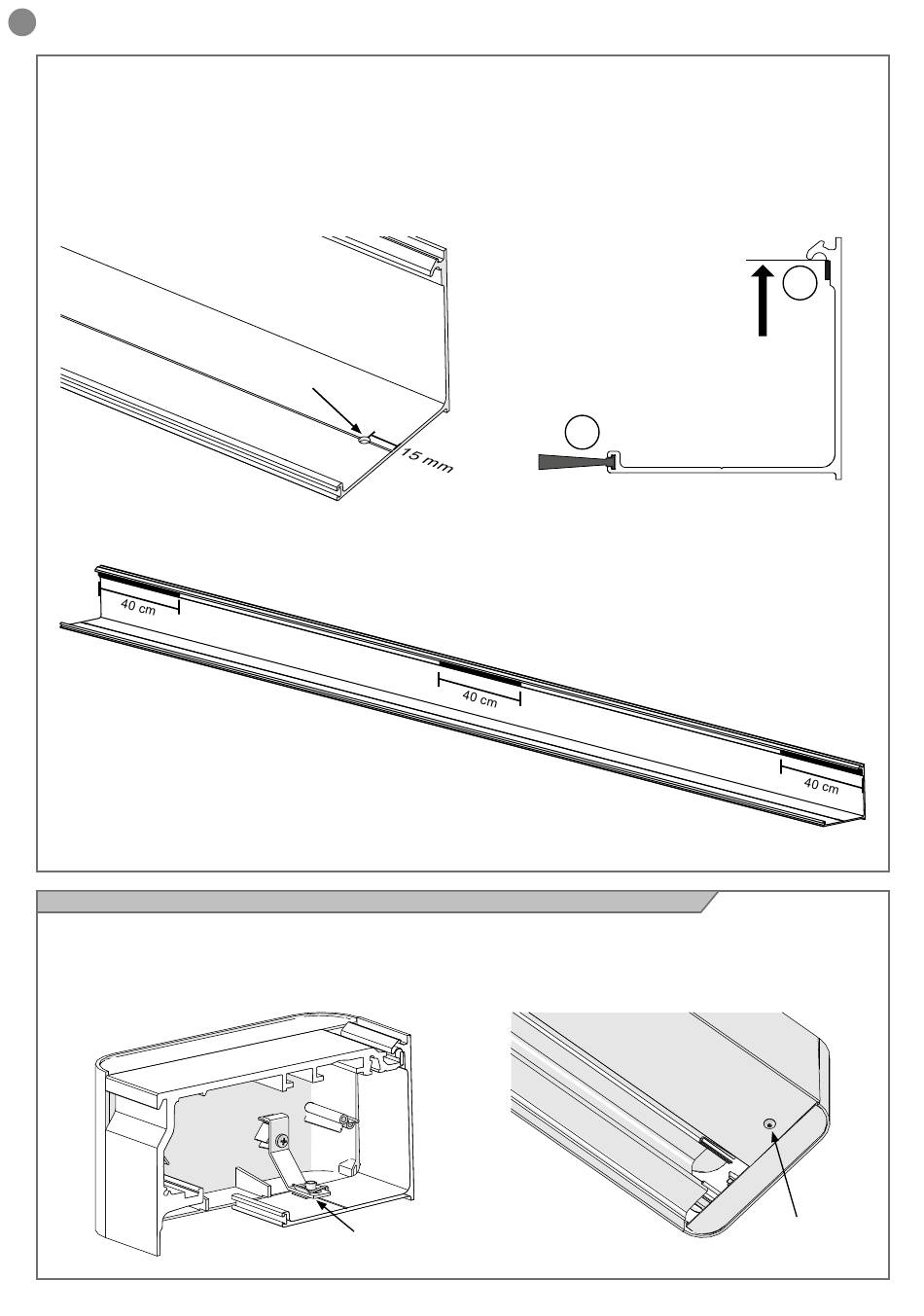

Fori per le viti di fissaggio ai coperchi FIG. 1:
Praticare due fori Ø5,5 su entrambe le estremità del pannello a 15
mm di distanza dal bordo.
Applicazione di una guarnizione antivibrante (A) e dello
spazzolino (B) FIG. 2:
8.4 - Bloccaggio del pannello cover
Il bloccaggio del pannello si effettua in corrispondenza delle
estremità della trave. In corrispondenza del foro del pannello si
dovrebbe trovare la clip metallica ancorata al coperchio laterale; se
20
FIG. 1
Ø 5,5
Clip M5 di
fissaggio
Inserire lo spazzolino "B" nella sede apposita, facendolo scorrere
fino alla fine della cover.
La guarnizione antivibrante (A) deve essere posizionata alle
estremità e al centro della cover, in pezzi lunghi circa 40cm (Fig.3).
Eseguire l'allineamento della guarnizione al profilo come in Fig.2.
B
FIG. 3
la clip non è allineata con il foro della trave spostarla fino a trovare
il corretto allineamento. Inserire la vite M5x10 TB ed avvitare fino al
bloccaggio completo.
FIG. 2
A
Vite di
fissaggio
