IT

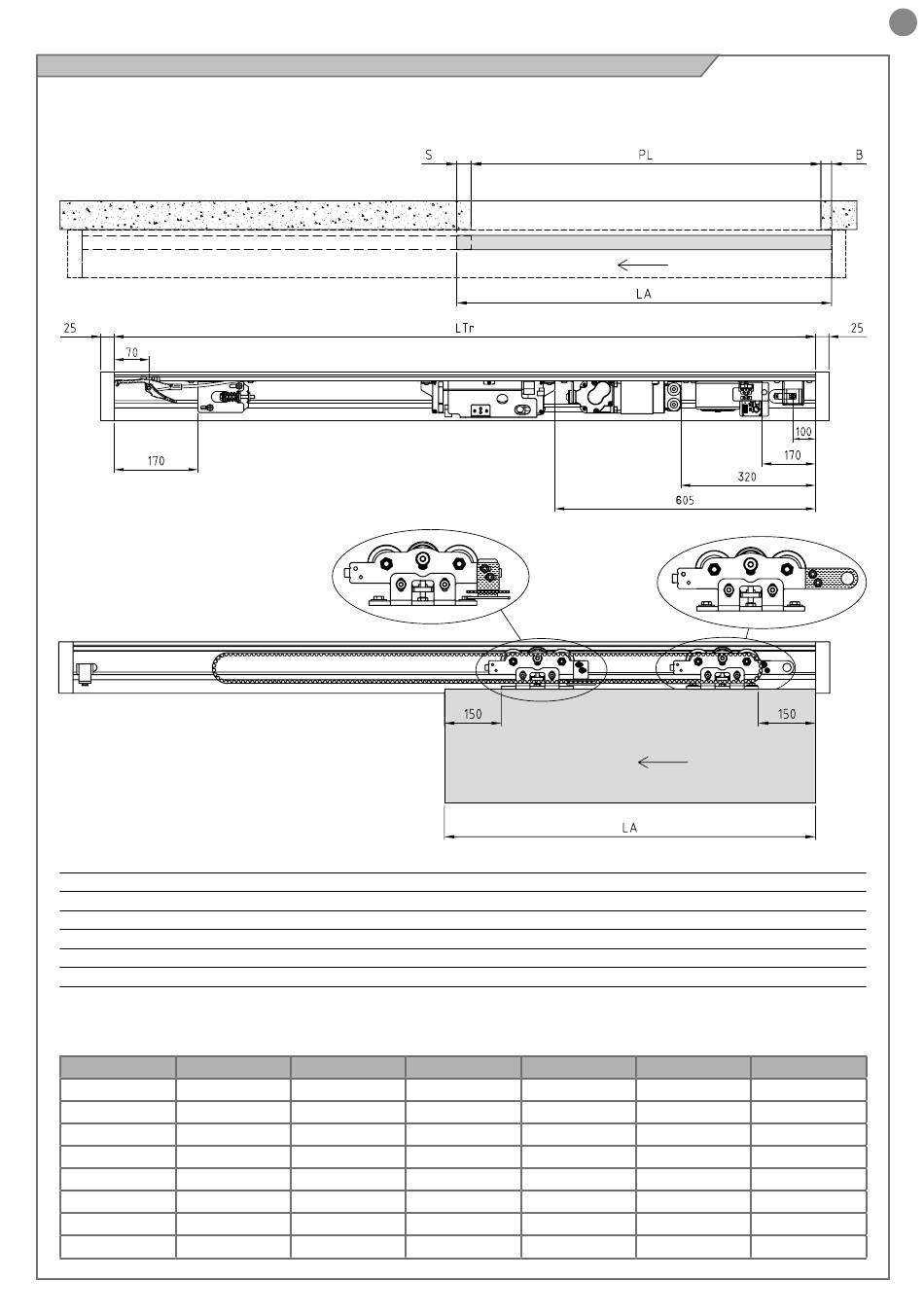

5.5 - Quote installazione anta singola con apertura verso sinistra - Viste dall'alto e frontali
Indicazioni installazione sottogruppi, posizioni carrelli, calcolo
lunghezza automazione e misure limite consentite.
Lunghezza trave
Larghezza anta
Larghezza passaggio utile o vano di passaggio
Sormonto lato apertura
Sormonto lato chiusura
Lunghezza totale automazione
Posizione rinvio cinghia
Lunghezza cinghia
Tabella misure travi standard Anta singola apertura verso SX
LTr
1900
2100
2500
2900
3300
3700
4100
4300
PL LA
900 970
1000 1070
1200 1270
1400 1470
1600 1670
1800 1870
2000 2070
2100 2170
Tutte le dimensioni negli schemi seguenti si intendono espresse in
millimetri.
OPEN
LTr = LA+PL+B
LA = PL+S+B
= PL
S = 40 mm
B = 30 mm
Ltot = LTr+2*25
Dtc = 170 mm
Lcinghia = 2LTr-1310
S B
40 30
40 30
40 30
40 30
40 30
40 30
40 30
40 30
Ltot Lcinghia
1950 2500
2150 2900
2550 3700
2950 4500
3350 5300
3750 6100
4150 6900
4350 7300
