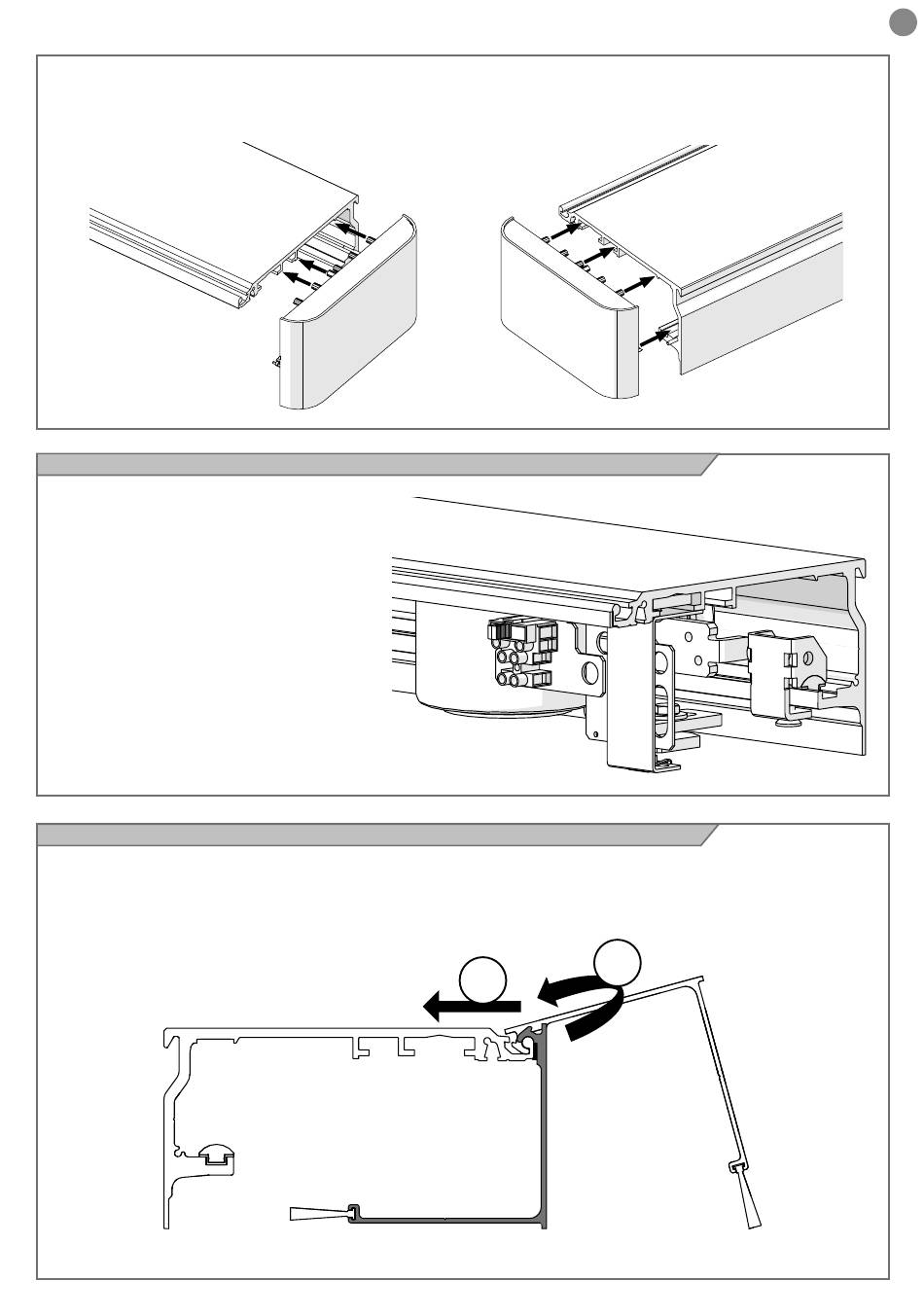

Il montaggio del coperchio, come illustrato nella figura seguente,
avviene per pressione. Prestare attenzione al corretto innesto di tutti
i perni all'interno delle apposite cave sulla trave.
8.2 - Trave ad incasso a muro
Nel caso di trave incassata al muro, utilizzare le staffe
apposite del kit "LEV4" (fornite separatamente).
Utilizzare la clip e la vite in dotazione nei coperchi
laterali per il fissaggio della trave.
8.3 - Preparazione del pannello cover
Il pannello cover è dotato di un innesto che permette di mantenere la
posizione aperta a 110° per permettere interventi di manutenzione.
Per l'inserimento delle viti di bloccaggio è necessario praticare una
Attenzione: i coperchi laterali non vanno montati per le
versioni con trave ad incasso su vano a muro.
serie di fori in corrispondenza delle apposite tacche e secondo le
seguenti indicazioni.
1
2
