Cotes D'installation Version À Un Vantail Avec Ouverture Vers La Droite - Vues De Dessus Et De Face - Key Automation LEV3301L Instructions And Warnings For Installation And Use

FR

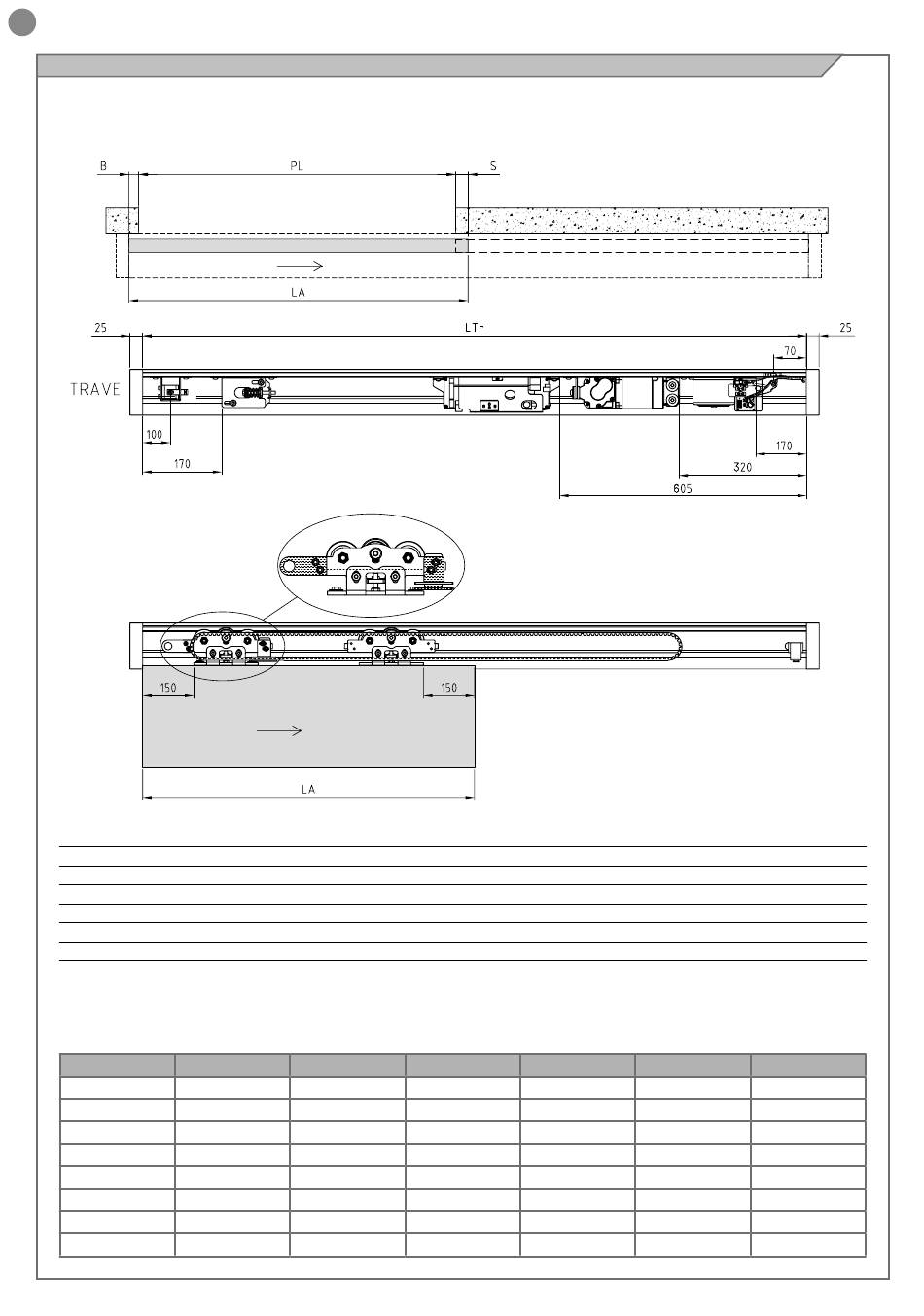

5.4 - Cotes d'installation version à un vantail avec ouverture vers la droite - Vues de dessus et de face
Indications pour l'installation des sous-groupes, les positions des
chariots, le calcul de la longueur d'automatisation et les mesures
limites admissibles.
Longueur de la poutre
Largeur du vantail
Largeur utile de passage ou compartiment de passage
Recouvrement côté ouverture
Recouvrement côté fermeture
Longueur totale de l'automatisation
Position du renvoi de la courroie
Longueur de la courroie
Tableau des mesures des poutres standard Vantail simple ouverture vers la D
LTr
1900
2100
2500
2900
3300
3700
4100
4300
118
OPEN
PL LA
900 970
1000 1070
1200 1270
1400 1470
1600 1670
1800 1870
2000 2070
2100 2170
Toutes les dimensions des schémas suivants sont exprimées en
millimètres.
LTr = LA+PL+B
LA = PL+S+B
= PL
S = 40 mm
B = 30 mm
Ltot = LTr+2*25
Dtc = 170 mm
Lcourroie = 2 LTr-1310
S B
40 30
40 30
40 30
40 30
40 30
40 30
40 30
40 30
Ltot Lcourroie
1950 2500
2150 2900
2550 3700
2950 4500
3350 5300
3750 6100
4150 6900
4350 7300
