Key Automation LEV3301L Instructions And Warnings For Installation And Use page 82

ES

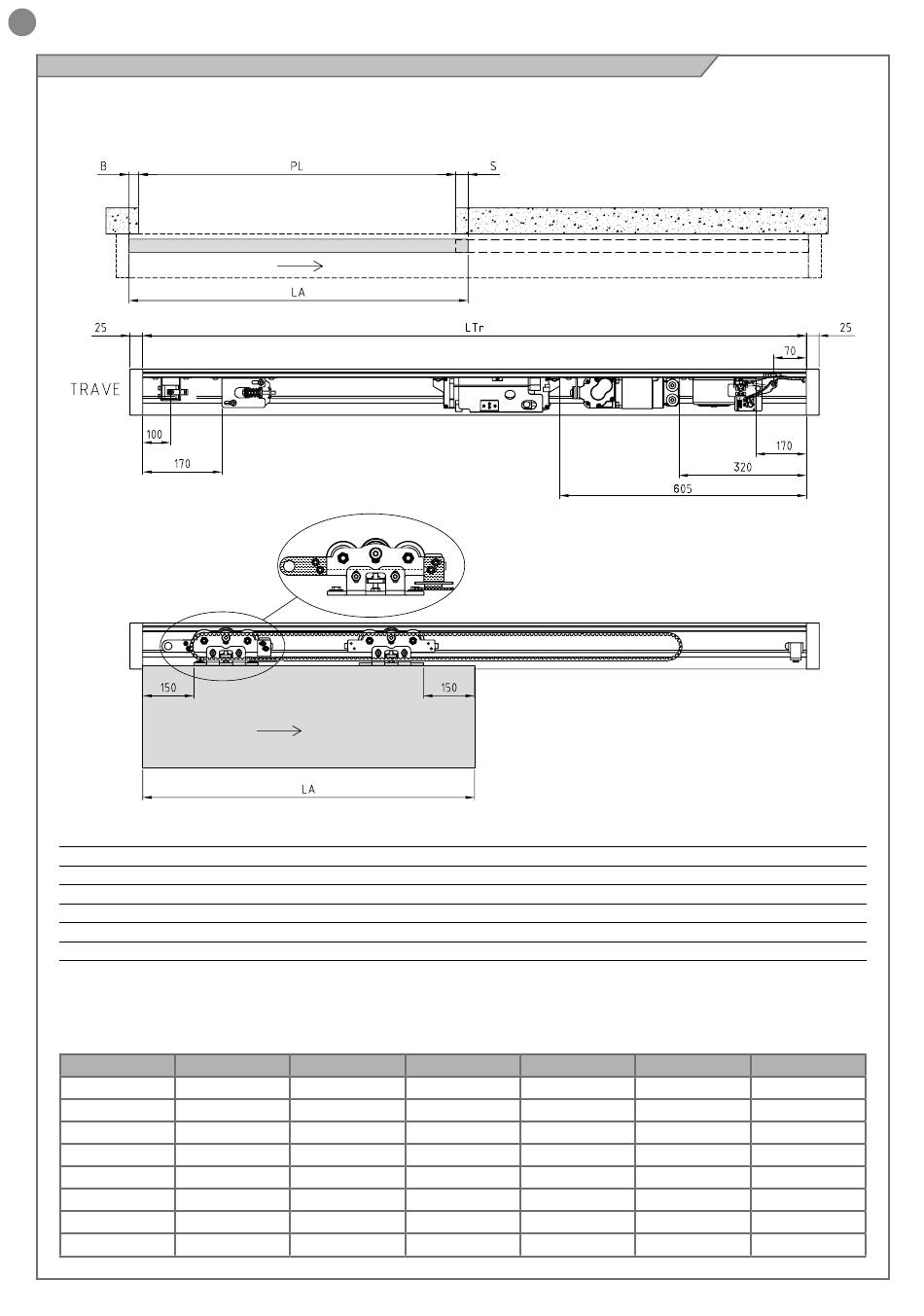

5.4 - Cotas instalación hoja simple con apertura hacia la derecha - Vistas desde arriba y frontales
Indicaciones instalación subgrupos, posiciones patines, cálculo
longitud automatismo y medidas límite permitidas. Todas las
Longitud viga
Ancho hoja
Ancho paso útil o compartimiento de paso
Superposición lado apertura
Superposición lado cierre
Longitud total automatismo
Posición reenvío correa
Longitud correa
Tabla medidas vigas estándar Hoja simple apertura hacia la DCH
LTr
1900
2100
2500
2900
3300
3700
4100
4300
82
OPEN
PL LA
900 970
1000 1070
1200 1270
1400 1470
1600 1670
1800 1870
2000 2070
2100 2170
dimensiones en los siguientes esquemas se entienden expresadas
en milímetros.
LTr = LA+PL+B
LA = PL+S+B
= PL
S = 40 mm
B = 30 mm
Ltot = LTr+2*25
Dtc = 170 mm
Lcorrea = 2 LTr-1310
S B
40 30
40 30
40 30
40 30
40 30
40 30
40 30
40 30
Ltot Lcorrea
1950 2500
2150 2900
2550 3700
2950 4500
3350 5300
3750 6100
4150 6900
4350 7300
