ES
Para la preparación de la cubierta son necesarios:

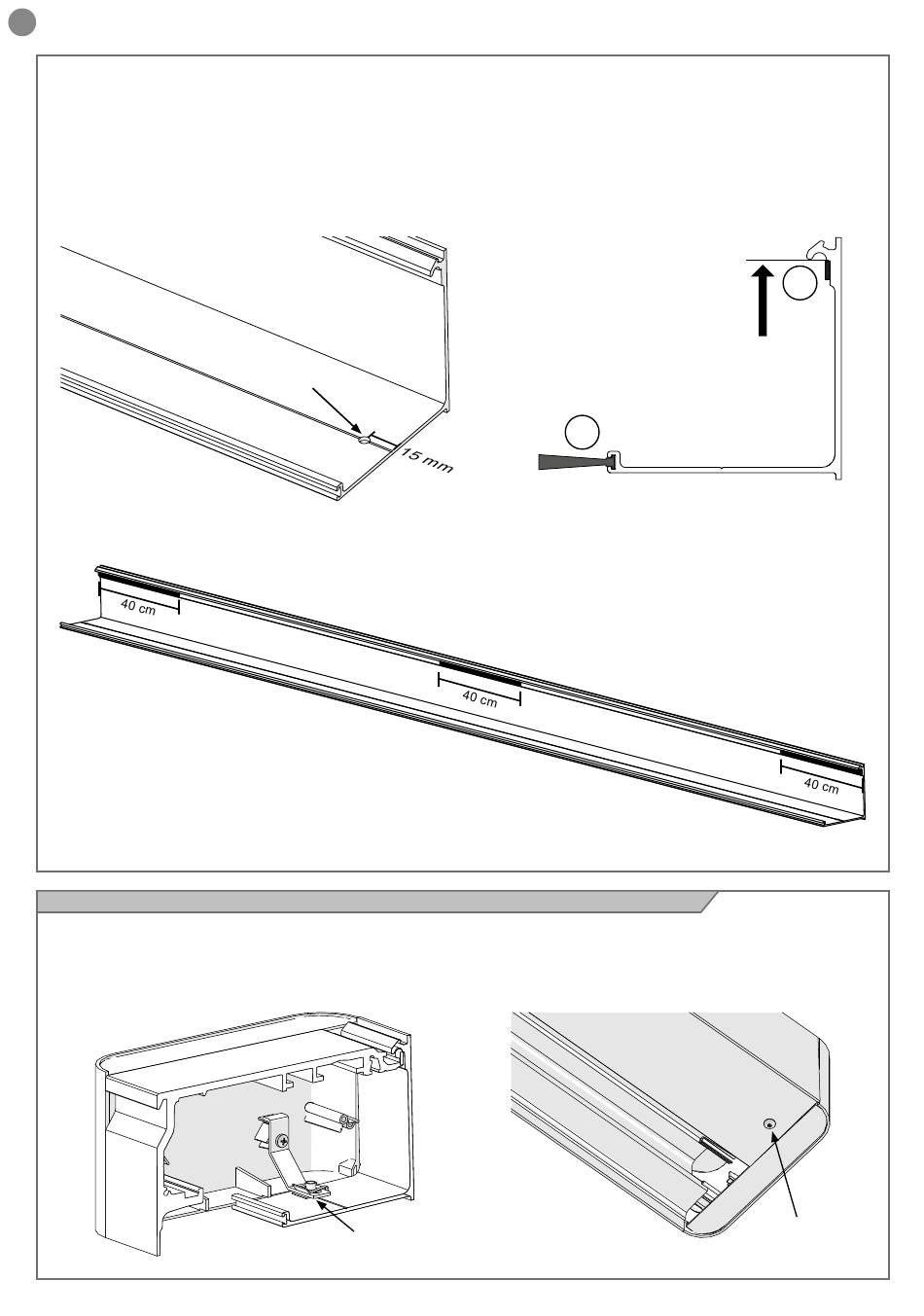

Agujeros para los tornillos de fijación a las cubiertas FIG. 1:
Realice dos agujeros Ø5,5 en ambas extremidades del panel a 15
mm de distancia del borde.
8.4 - Bloqueo del panel cubierta
El bloqueo del panel se efectúa a nivel de las extremidades de
la viga. A nivel del agujero del panel se debería encontrar el clip
metálico anclado a la cubierta lateral; si el clip no está alineado
90
FIG. 1
Ø 5,5
Clip M5 de
fijación
Aplicación de una junta antivibrante (A) y del cepillito (B) FIG.
2:
Introduzca el cepillito "B" en el respectivo lugar, haciéndolo
recorrer hasta el final de la cubierta.
La junta antivibrante (A) debe colocarse en las extremidades y
en el centro de la cubierta, en piezas largas aproximadamente
40cm (Fig.3). Realice la alineación de la junta en el perfil como
en la Fig.2.
B
FIG. 3
con el agujero de la viga muévalo hasta encontrar la alineación
correcta. Introduzca el tornillo M5x10 TB y enrósquelo hasta el
completo bloqueo.
FIG. 2
A
Tornillo de
fijación
