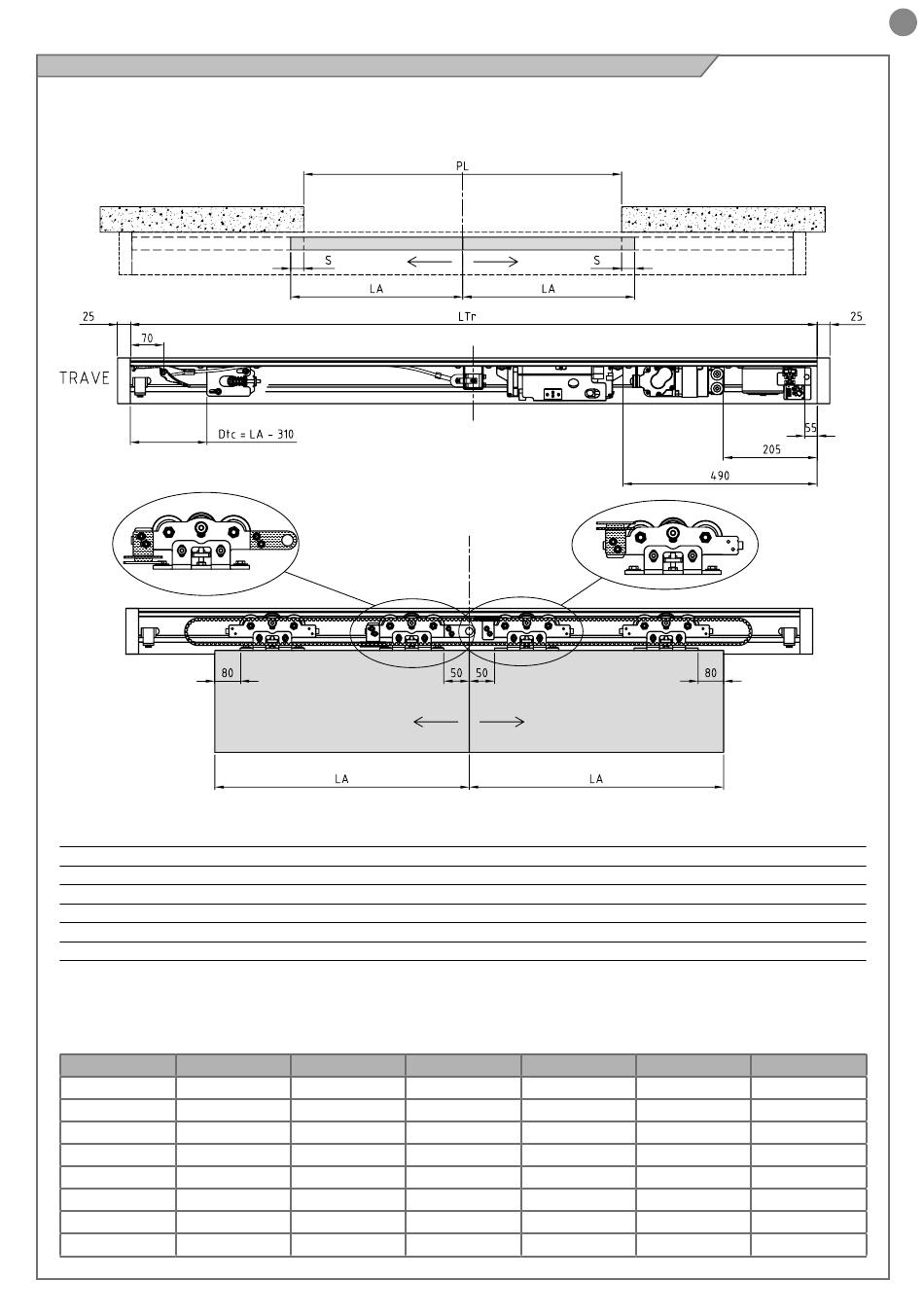

5.3 - Quote installazione versione a doppia anta - Viste dall'alto e frontali
Indicazioni installazione sottogruppi, posizioni carrelli, calcolo
lunghezza automazione e misure limite consentite.
Lunghezza trave
Larghezza anta
Larghezza passaggio utile o vano di passaggio
Sormonto
Lunghezza totale automazione
Posizione rinvio cinghia
Lunghezza cinghia
Larghezza minima anta consentita per versione a due ante:
LA =500 mm
Tabella misure travi standard Doppia anta
LTr PL
1900 900
2100 1000
2500 1200
2900 1400
3300 1600
3700 1800
4100 2000
4300 2100
Tutte le dimensioni negli schemi seguenti si intendono espresse in
millimetri.
OPEN
LTr = 2*LA+PL
LA = (PL/2)+S
= PL
S = 50
Ltot = LTr+2*25
Dtc = LA-310
Lcinghia = 2(LTr-Dtc)-740
A cui corrisponde un passaggio utile: PL =900 mm
LA S
500 50
550 50
650 50
750 50
850 50
950 50
1050 50
1100 50
OPEN
Dtc Ltot
190 1950
240 2150
340 2550
440 2950
540 3350
640 3750
740 4150
790 4350
IT
Lcinghia
2700
3000
3600
4200
4800
5400
6000
6300
