7 - COLOCACIÓN Y CABLEADO DE LOS MÓDULOS EN EL INTERIOR DE LA VIGA
7.1 - Colocación de los módulos en el interior de la viga
Una vez fijada la viga y preparadas las hojas, se procede con la
colocación de los módulos como en los esquemas anteriores,
sección "Cotas Instalación - vistas desde arriba y frontales". Siga
el orden indicado:
1- Central
2- Transformador
7.2 - Cableado de los módulos en el interior de la viga

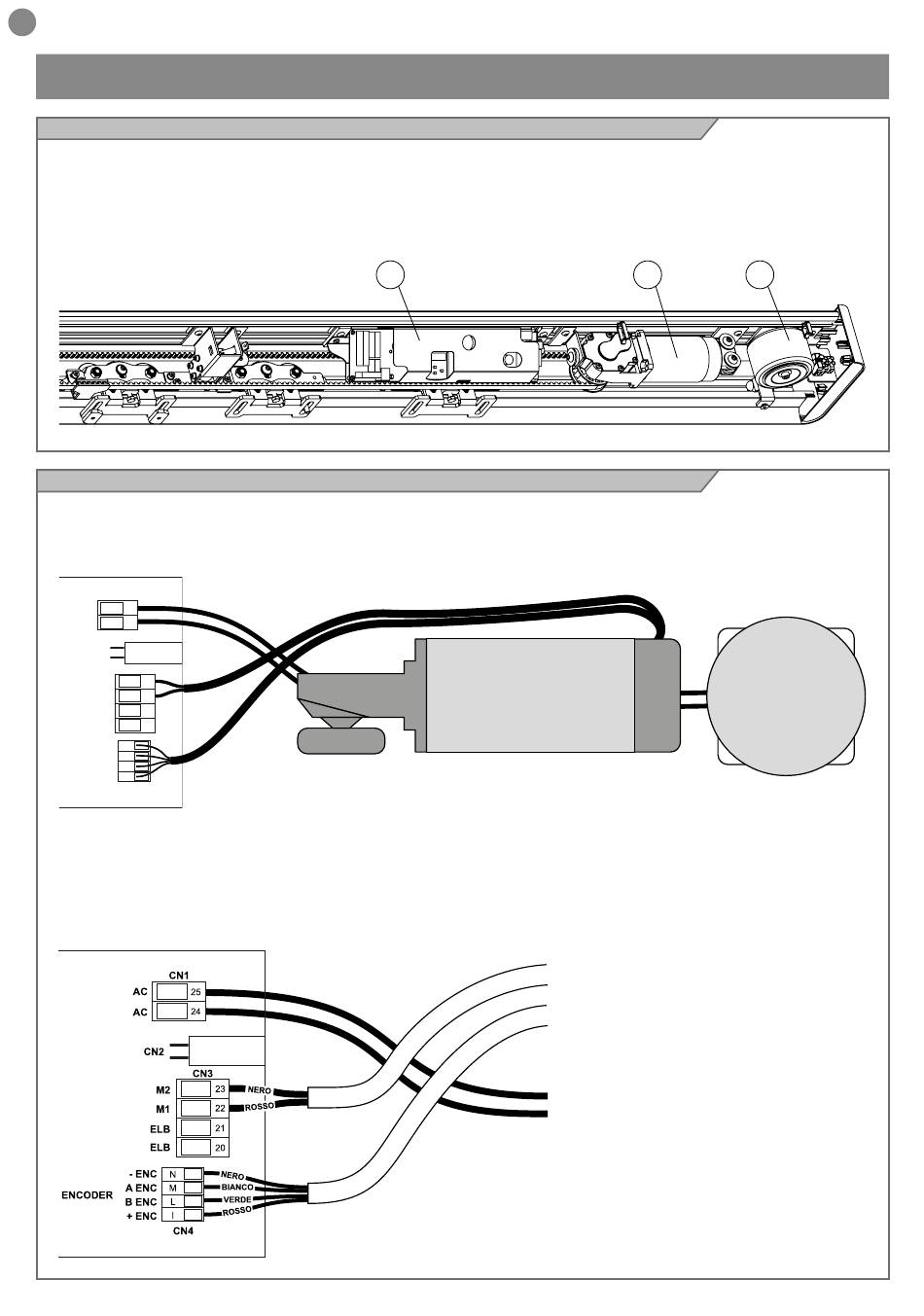

En las siguientes figuras está ilustrado el cableado del motor en
la central de mando. Verifique las posiciones de cada módulo en
el capítulo "Cotas de instalación". El cable 24 V proveniente del
CN1
AC
25
AC 24
CN2
CN3
M2 23
M1 22
ELB 21
ELB
20
- ENC
N
A ENC
M
ENCODER
B ENC
L
+ ENC I
CN4
La alimentación del motor está conectada en el borne CN3 en
posición:
23 (M2) cable negro
22 (M1) cable rojo.
Es importante respetar los sentidos indicados, en el caso de que la
polaridad esté invertida la puerta funcionará al contrario.
86
3- Motor
4- Polea de reenvío.
Preste atención en el momento de la colocación del motor en
los cables del transformador: estos deben pasar por la ranura
preparada en la viga por encima del motor.
1
secundario del transformador se hace pasar en la respectiva guía
sobre el motor y se conecta a la central en el borne CN1 pos. 24 (
AC) y pos. 25 (AC), como se muestra en la figura
MOTOR
El cable del codificador se conecta al borne CN4, como está
indicado en la figura, con la secuencia:
Cable NEGRO (-)
Cable BLANCO (A)
Cable Verde (B)
Cable ROJO (+)
ALIM.
MOTOR
CODIFICADOR
24 V
3 2
TRANSFORMADOR
