Fissare infine i carrelli con le apposite viti M6x14 TE. Per le quote
di posizionamento del carrello rispetto all'anta fare riferimento alle

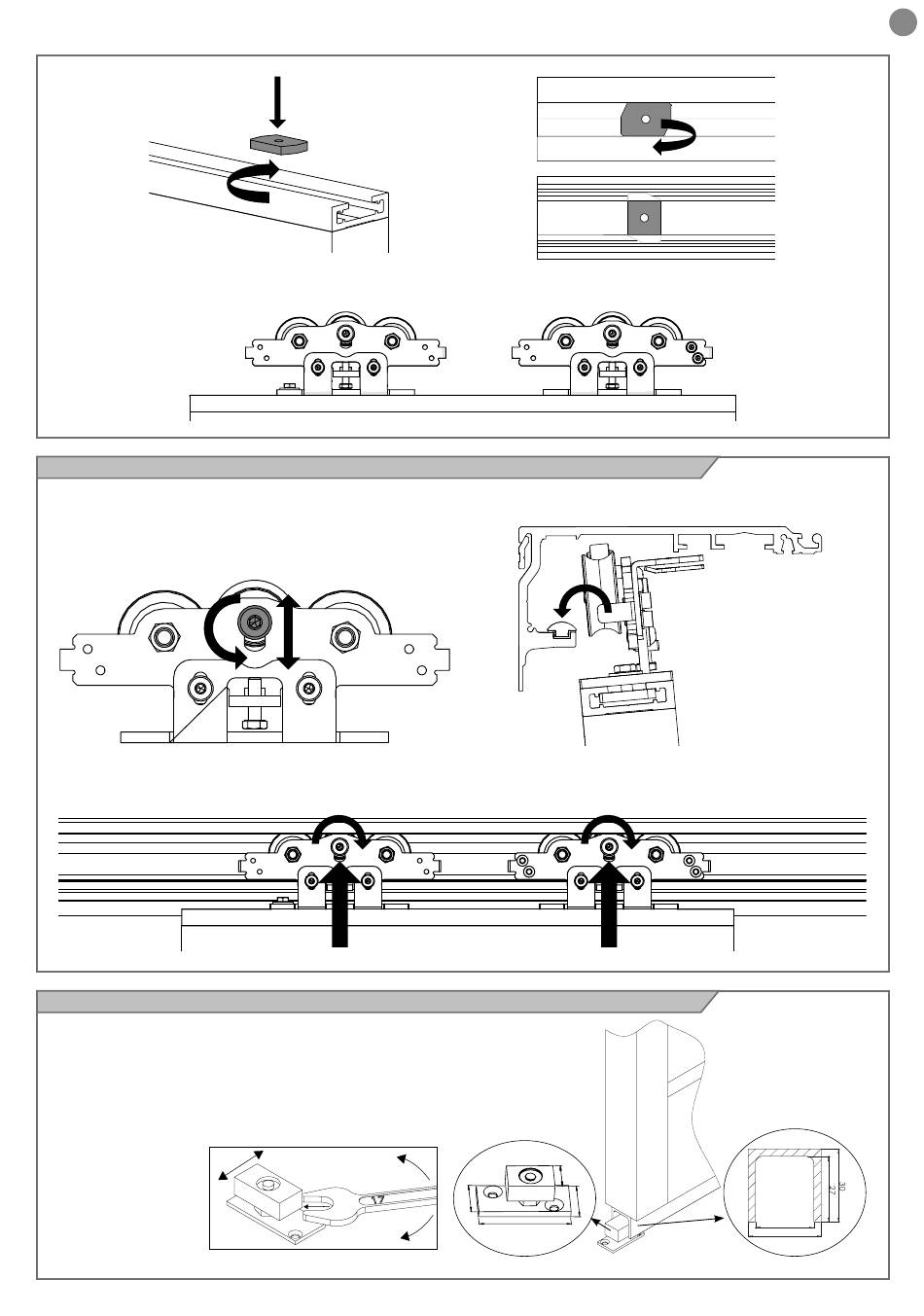

6.4 - Inserimento dell'anta sulla trave
Prima di inserire l'anta sulla trave è necessario che le ruote anti
deragliamento dei carrelli siano libere e che non siano presenti le
staffe di ancoraggio cinghia. Allentare quindi le viti indicate in figura
sotto e rimuovere le eventuali staffe di ancoraggio cinghia presenti.
Una volta agganciata l'anta sulla trave, spingere verso l'alto le ruote
anti deragliamento e bloccarle.
6.5 - Fissaggio guida a pavimento e pattino di scorrimento
Una volta regolate le ante si può procedere al fissaggio della guida
a pavimento. Il posizionamento della guida viene determinato dalla
posizione lineare verticale delle ante. Il corretto posizionamento
del blocchetto di teflon lo si ha quando risulta a filo con la parte
posteriore dell'anta in posizione di chiuso. Fissare il pattino a
pavimento utilizzando tasselli e viti adeguati.
tabelle della sezione "quote di installazione" in funzione del tipo di
anta da installare.
A questo punto è possibile agganciare l'anta sulla trave.
N.B. Si consiglia di non bloccare la ruota anti-deragliamento
direttamente a contatto con la parte superiore del profilo trave,
ma di lasciare circa 0,5÷1 mm di gioco tra la ruota e la trave.
PERNO CON BLOCCHETTO
IN TEFLON PA024
23
30
27
69
IT
GUIDA A
PAVIMENTO
PA021
24
30
15
