IT
6 - PREPARAZIONE ANTA

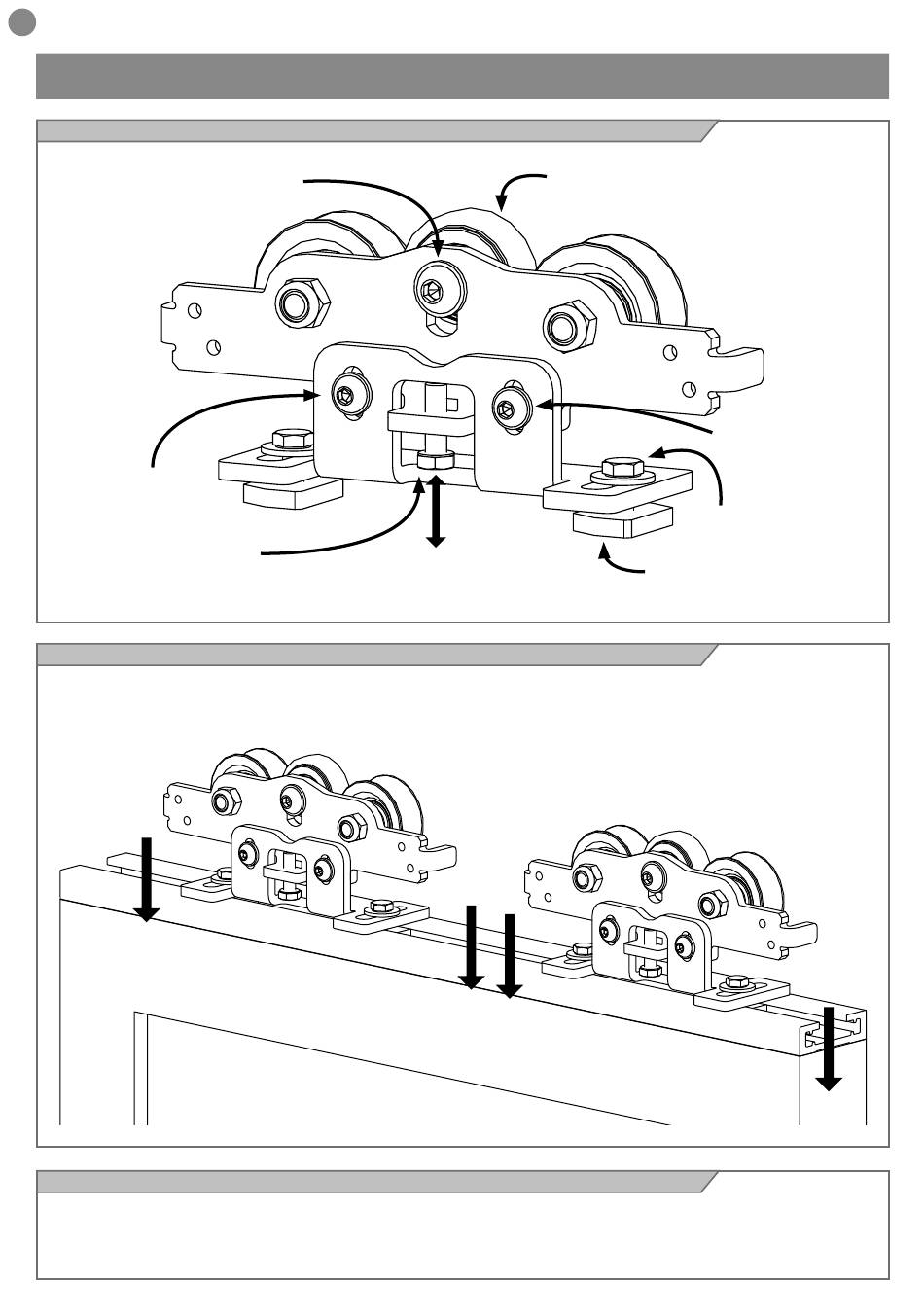

6.1 - Dettaglio del carrello
Vite di regolazione ruota
anti deragliamento
Viti di bloccaggio staffa
supporto anta
Vite di regolazione
altezza anta
6.2 - Montaggio dei carrelli sull'anta con profilo adattatore ribassato
Tagliare a misura il profilo adattatore, realizzare i fori per le viti di
fissaggio dell'anta in corrispondenza dell'apposita tacca sul profilo
adattatore e fissare il profilo sull'anta con le viti.
6.3 - Fissaggio del carrello sul profilo adattatore
Il carrello è assicurato al profilo adattatore tramite due piastrini
di fissaggio. Nella figura seguente è mostrato il meccanismo di
inserimento dei piastrini di fissaggio sul profilo adattatore.
14
Regolazione altezza anta
consentita ± 4,5 mm
N.B. Prestare attenzione a non inserire le viti in corrispondenza
dei fissaggi dei carrelli.
N.B. Prestare attenzione al verso del piastrino che deve
essere come indicato in figura. In caso contrario al momento
del serraggio della vite il piastrino si potrebbe sganciare.
Ruota anti deragliamento
Viti di bloccaggio staffa
Vite di fissaggio
anta
Piastra di
fissaggio anta
supporto anta
