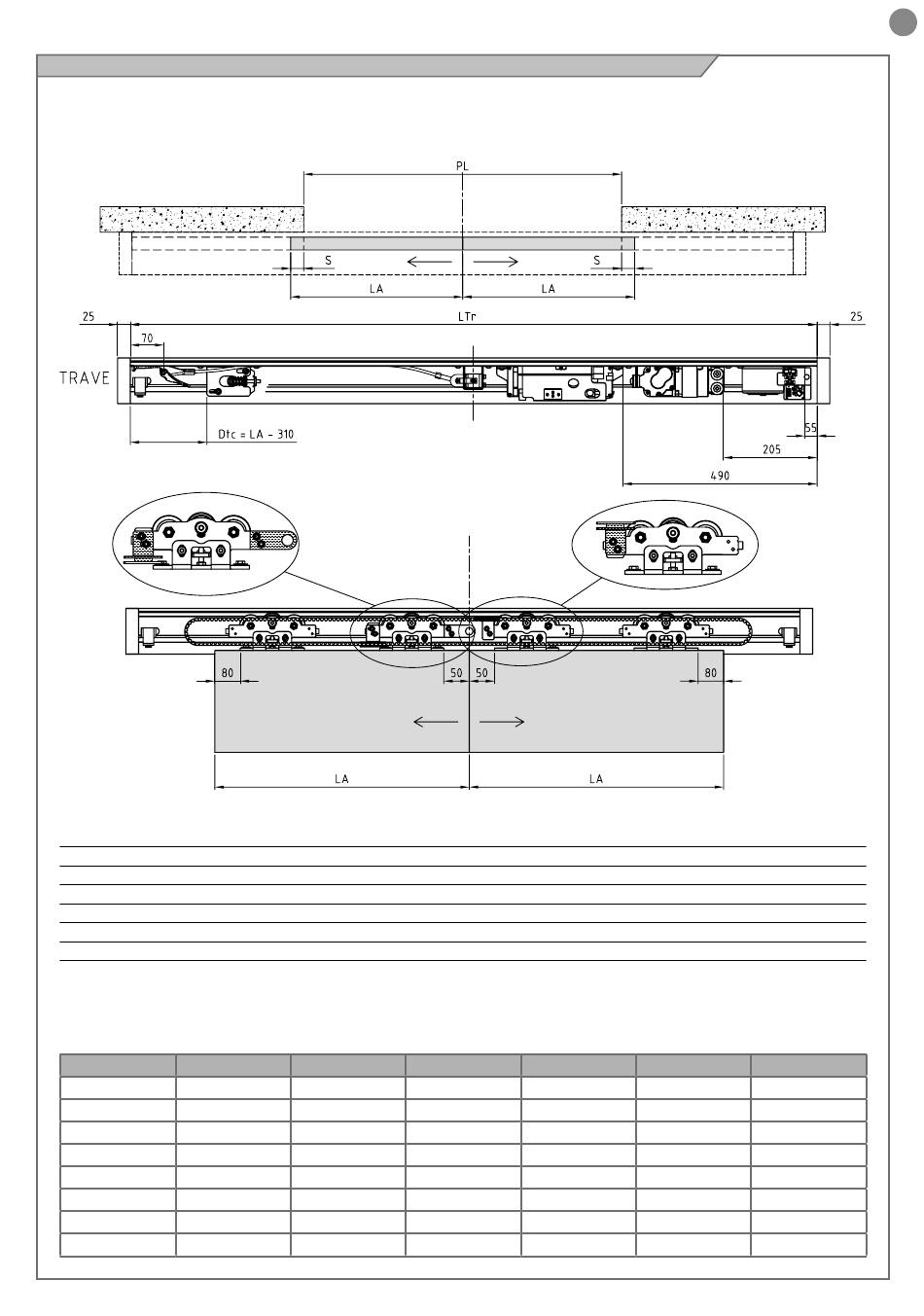

5.3 - Cotes d'installation double vantail - Vues de dessus et de face

Indications pour l'installation des sous-groupes, les positions des
chariots, le calcul de la longueur d'automatisation et les mesures
limites admissibles.
Longueur de la poutre
Largeur du vantail
Largeur utile de passage ou compartiment de passage
Recouvrement
Longueur totale de l'automatisation
Position du renvoi de la courroie
Longueur de la courroie
Largeur minimale autorisée du vantail pour la version à deux
vantaux : LA =500 mm
Tableau des mesures des poutres standard Double vantail
LTr PL
1900 900
2100 1000
2500 1200
2900 1400
3300 1600
3700 1800
4100 2000
4300 2100
Toutes les dimensions des schémas suivants sont exprimées en
millimètres.
OPEN
LTr = 2*LA+PL
LA = (PL/2)+S
= PL
S = 50
Ltot = LTr+2*25
Dtc = LA-310
Lcourroie = 2(LTr-Dtc)-740
À laquelle correspond un passage utile : PL =900 mm
LA S
500 50
550 50
650 50
750 50
850 50
950 50
1050 50
1100 50
OPEN
Dtc Ltot
190 1950
240 2150
340 2550
440 2950
540 3350
640 3750
740 4150
790 4350
FR
Lcourroie
2700
3000
3600
4200
4800
5400
6000
6300
